拆卸和安装车轮轴承支座（多连杆悬架）
所需要的专用工具和维修设备

t  扭矩扳手 -V.A.G 1332-
t  张紧带 -T10038-或-FT10038G-
t  定位件 -T10149-或-FT10149M-
  W00-0428
t  发动机和变速箱举升装置 -V.A.G 1383A-
拆卸
–  松开车轮螺栓。
–  举升车辆。
–  拆下后车轮。
–  拆卸车轮轴承的车轮轴承单元 → Kapitel。
–  拆卸盖板
→ 修理组：46
。
–  拆卸弹簧 → Kapitel。
  W00-0120

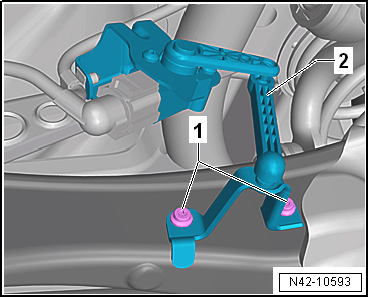

装备车辆水平传感器的车辆
–  拆卸螺栓-1-。
–  将左后车辆水平传感器的支架-2-置于一旁。
  N42-10593

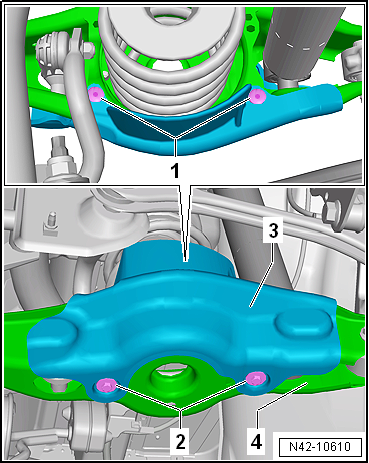

装配防护板的车辆
–  拆卸固定卡-1-。
–  拆下防护板-3-的螺栓-2-。
以下适用于所有车型
–  断开 ABS 车速传感器和电子驻车电机的电气插头。
  N42-10610
–  使用张紧带 -T10038-或-FT10038G-将车辆绑在举升平台两侧的举升臂上。
1 -  张紧带 -T10038-或-FT10038G-
achtung image   注意！
如果没有绑定，车辆很有可能在举升平台上滑落。
  N00-11038
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在横拉杆下并略微升起。
–  依次拆卸螺栓-2-和-3-。
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-从横拉杆下移出。
  N42-10600

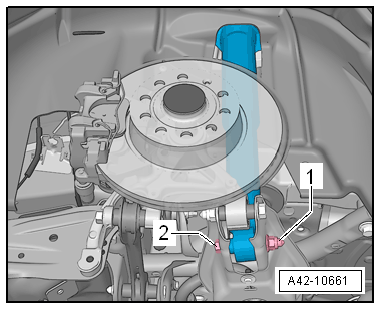

–  松开螺母-1-，拆卸螺栓-2-。
  A42-10661

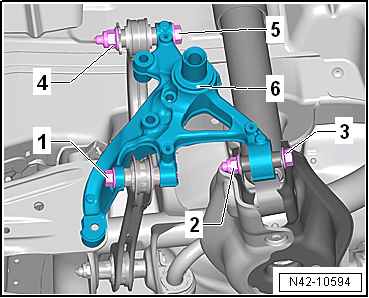

–  拆卸螺栓-1-。
–  松开螺母-2-拉出螺栓-3-。
–  松开螺母-4-拆卸垫片并拉出螺栓-5-。
–  取出车轮轴承支座-6-。
  N42-10594
安装
安装以相反顺序进行，要注意以下事项：
以下的工作步骤很重要！
–  插入车轮轴承支座-6-。
–  插入螺栓-5-和垫片，用手拧紧螺母-4-。
–  插入螺栓-3-，用手拧紧螺母-2-。
–  插入螺栓-1-并用手拧紧。
  N42-10594
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在横拉杆下并略微升起。
–  用手旋入螺栓-2-和-3-。
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-从横拉杆下移出。
–  安装盖板
→ 修理组：46
。
–  安装车轮轴承轮彀单元 → Kapitel。
车轮轴承支架的螺栓连接只能在空载位置上松开和拧紧 → Kapitel。
  N42-10600
–  拧紧螺栓-1-到-5-。
–  将发动机和变速箱举升装置 -V.A.G 1383A-和定位件 -T10149-或-FT10149M-从车轮轴承下移出。
  N42-10594
只有在相应的车轮悬架的所有部件( 特别是弹簧和减震器)安装好之后，才能拧紧纵摆臂/车轮轴承支座的连接螺栓。拧紧时，车轮悬架必须处于向外弹出的状态。这时，纵摆臂和车轮轴承支座才能移动到必要的位置-箭头-。
–  安装螺旋弹簧 → Kapitel。
  N42-10019
–  拧紧螺栓-2- 和 -3-。
安装以相反顺序进行，要注意以下事项：
规定力矩
t  → Kapitel „装配一览 - 车轮轴承（多连杆悬架）“
t  → Kapitel „装配一览 - 减震器，螺旋弹簧（多连杆悬架）“
t  → Kapitel „装配一览 - 纵摆臂（多连杆悬架）“
t  → Kapitel „装配一览 - 横拉杆（多连杆悬架）“
t  → Kapitel „装配一览 - 后部车辆水平高度传感器（多连杆悬架）“
t  → Kapitel „装配车轮的拧紧力矩“
t  隔热板、制动钳和制动盘的螺栓
→ 修理组：46
l  对安装车辆水平传感器的车辆，对车辆缓冲电子装置执行基本设置 → 车辆诊断测试器。
l  对安装车辆水平传感器的车辆，对大灯执行基本设置
→ 修理组：94
  N42-10600
