调整前桥车轮外倾角
所需要的专用工具和维修设备

t  扭矩扳手（40 - 200 Nm) -V.A.G 1332-
hinweis  提示
t  只有在维修车身后才需要校正车轮外倾角。此车轮外倾角不可调。但可以通过移动副车架确定车轮外倾角！
t  只能向左或向右移动副车架，切勿沿行驶方向或其反方向移动！
进行下列作业：
–  拆下下部隔音垫
→ 修理组：50
。
  W00-0428

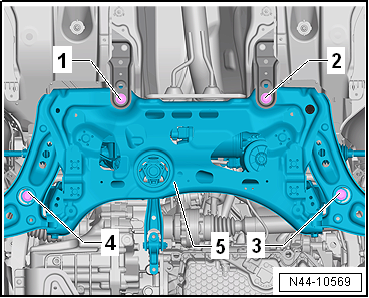

–  松开螺栓-1-并拧入一个新的。
–  松开螺栓-2-并拧入一个新的。
–  松开螺栓-3-并拧入一个新的。
–  松开螺栓-4-并拧入一个新的。
–  沿-箭头 A-方向通过推拉副车架，将车轮外倾角调节到额定值。
副车架上的这些钻孔有公差范围，因而限制了车轮外倾角的调节。如果移动副车架后仍不能符合额定值，则必须检查副车架和车身 → Kapitel。
–  用新的螺栓将副车架固定在车身上，并用规定的力矩拧紧螺栓。
在移动副车架以及转向器后，必须检查转向柱十字万向节和前围板凹口之间的间隙。
  N44-10569
–  拧下螺母-1-，并沿-箭头-方向将脚部空间垫翻折。
  N40-10693

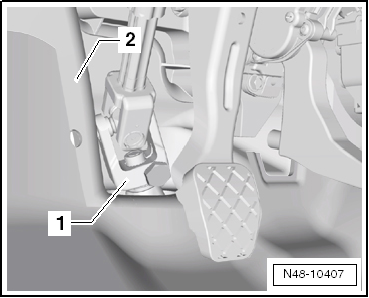

必须确保万向节轴颈-1-和前围板凹口-2-之间至少应有5 mm 的自由空间。
  N48-10407
副车架拧紧到车身上
螺栓 拧紧力矩
M12×1.5×90
t  使用新螺栓
70 Nm + 继续旋转180°
M12×1.5×100
t  使用新螺栓
70 Nm + 继续旋转180°
