t |
扭矩扳手(5-50Nm) -V.A.G 1331- |
|
|
|
t |
扭矩扳手(40-200Nm) -V.A.G 1332- |
电子转向柱锁控制单元 -J764-可以更换 → Kapitel。 |
 注意!
在开始对电气设备和拆卸方向盘的工作时必须满足以下的条件: |
机工必须释放自身静电。可以接触金属部件,例如水管、暖气管、金属框架或者举升平台 → Kapitel。 |
如果不按规定进行操作,可能会导致电子转向柱锁控制单元 -J764-故障。 |
|
|
|
|
– |

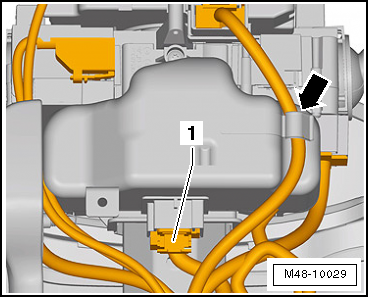

从防盗系统读取线圈 -D2-上拔下插头-1-。 |
|
|
|
– |

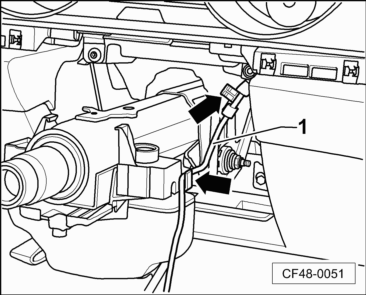

将导线从电子转向柱锁控制单元 -J764--箭头-的支架上脱开。 |
|
|
|
– |
脱开防盗读取线圈 -D2-的线束固定卡-箭头-,将线束-1-置于一旁。 |
– |
拆卸转向柱下部的脚部出风口
→ 修理组:87
。 |
|
|
|
– |
使用一个小的螺丝刀沿-箭头-方向向下按压锁止卡。 |
|
|
|
– |

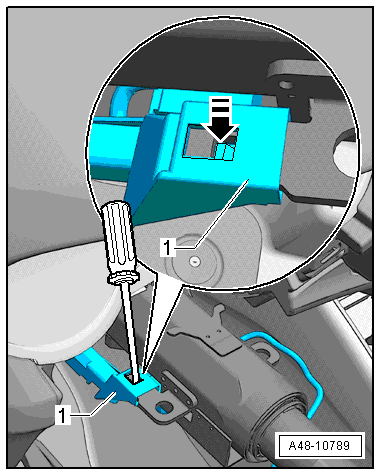

使用一个小的螺丝刀松开导线支架-2-上的卡子-箭头-。 |
|
|
|
– |
拧出螺母-1-并沿-箭头-方向将脚部空间脚垫-2-沿-箭头-方向向车辆内部翻折。 |
|
|
|
– |

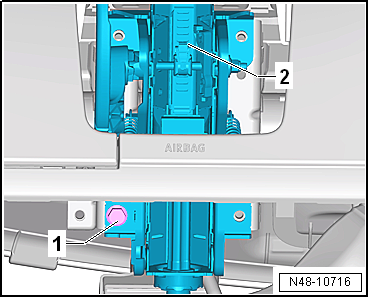

从万向节轴颈-2-上拧下螺栓-1-,沿-箭头-方向拉出万向节轴颈。 |
|
|
|
– |
取下膝部安全气囊的左支架-3-(仅用于装备膝部安全气囊的车辆)。 |
|
|
|
– |
取下膝部安全气囊的右支架-3-(仅用于装备膝部安全气囊的车辆)。 |
|
|
|
– |

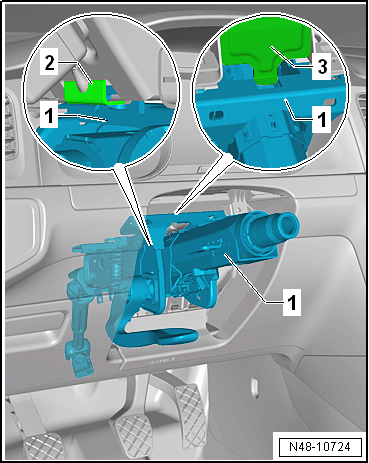

向上拔出转向柱-1-,使其从安装辅助凸耳-2-和-3-上脱开并取下转向柱。 |
 当心!
|
|
|
|
– |
将转向柱-1-定位到顶部-3-和底部-2-的安装辅助位置上。 |
|
|
|
– |
将转向柱-2-对准装配支架。旋入螺栓-1-用手拧紧。 |
|
|
|
– |

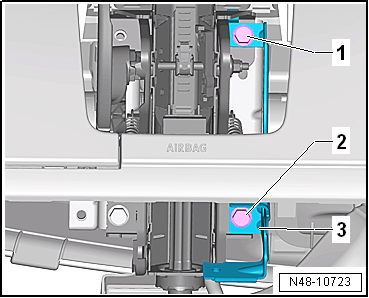

安装膝部安全气囊的右支架-3-(仅用于装备膝部安全气囊的车辆)。 |
|
|
|
– |
安装膝部安全气囊的左支架-3-(仅用于装备膝部安全气囊的车辆)。 |
|
|
|
– |
将螺栓-1-, -2-, -3-,-4-和-5-依次拧紧到规定的扭矩。 |
|
|
|
– |
万向节轴颈的平面端-1-必须与转向器的平面端-2-对准。万向节轴颈的开口必须与转向器的螺栓固定口-箭头-对齐。 |
|
|
|
– |
将万向节轴颈-2-以-箭头-相反的方向安装到转向器上。 |
|
|
|
– |
将脚部空间脚垫-2-沿-箭头-相反方向折起并用螺母-1-固定。 |
|
|
|
– |
插入防盗系统读识线圈 -D2-的电气连接插头-1-。 |
|
|
|
– |
将导线卡到电子转向柱锁控制单元 -J764--箭头-上的支架上。 |
|
|
|
– |
安装防盗系统读识线圈 -D2-的线束固定卡-箭头-。 |
|
|
|
– |
安装导线支架-1-。凸耳-箭头-必须卡到转向柱凹槽内。 |
– |
安装转向柱下部的脚部出风口
→ 修理组:87
。 |
– |
然后使用 → 车辆诊断测试器对转向角度传感器 -G85-进行基础设定。 |
|
|
|
|
