拆卸和安装电控机械式转向器（仅用于 Golf A7 和 Golf SportsVan 的车型）
W48-10022

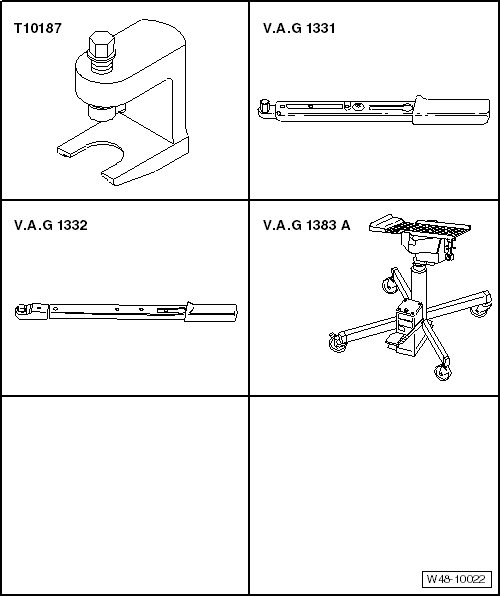

所需要的专用工具和维修设备
t  球形万向节压出工具 -T10187-
t  扭矩扳手 -V.A.G 1331-
t  扭矩扳手 -V.A.G 1332-
t  发动机和变速箱举升装置 -V.A.G 1383 A-

以下操作适用于 Golf SportsVan 的车辆
拆卸和安装中部底板饰板
→ 修理组：66
适用于所有车辆
拆卸
–  将车轮转到直线向前的位置并拔下点火钥匙使得转向柱锁止。
装备无钥匙进入和启动系统的车辆 “无钥匙进入”
–  关闭启动开关并打开驾驶员车门使得转向柱锁止。

以下适用于所有车型

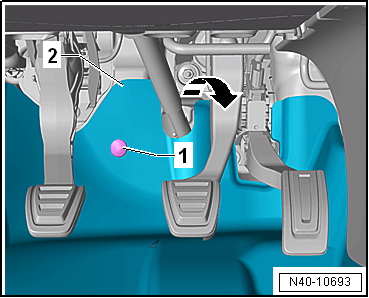

–  旋下螺母-1-，并沿-箭头-方向将脚部空间脚垫-2-向车辆内部翻折。
  N40-10693

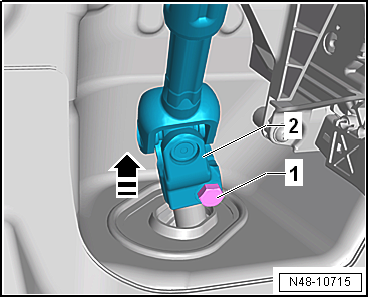

–  旋下螺栓-1-，并沿-箭头-方向拉出万向节-2-。
–  松开车轮螺栓。
–  举升车辆。
–  拆下后车轮。
  N48-10715

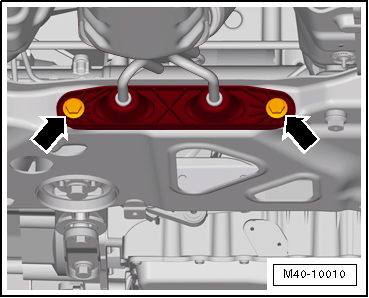

–  从副车架上拆下排气装置支架螺栓-箭头-。
  M40-10010

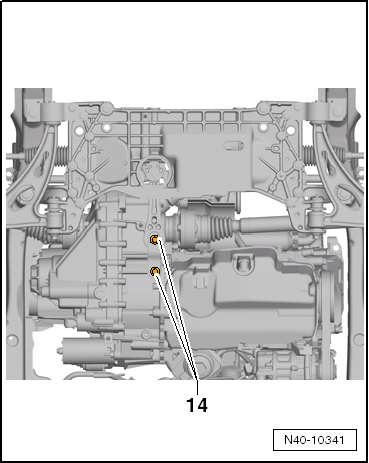

–  从摆动支承上拆下螺栓-14-。
  N40-10341

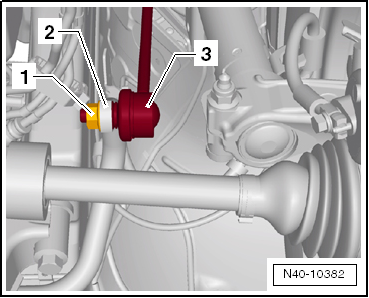

–  从连接杆-3-上拆下螺母-1-（左侧和右侧）。
–  从稳定杆-2-上脱开两侧的连接杆-3-。
  N40-10382
装备车辆水平高度传感器的车辆

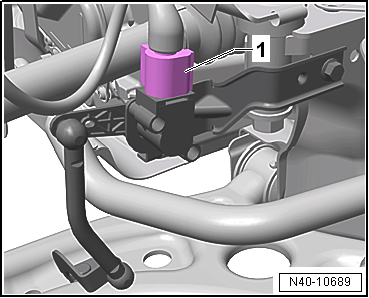

–  将前部左右两侧的车辆水平高度传感器 -G78-/-G289-的连接插头-1-拔下。
  N40-10689
–  拧下螺母-1-，将连接杆-2-置于一旁。
  N40-10695
以下操作适用于所有车型
–  旋下车辆两侧控制臂的螺母-箭头-。
–  从控制臂上拉出车轮轴承支座主销。
  N40-10350
–  松开转向横拉杆球头的螺母，但不要拧下。
Vorsicht image   当心！
为了保护螺纹，将螺母在轴颈上旋转几圈。
–  从车轮轴承支座上用球形万向节拉拔器 -3287A-或-F3287AG-压出两侧转向横拉杆球头，并旋下螺母。
  M40-10017
用于配备 2.0 TSI 发动机的车型

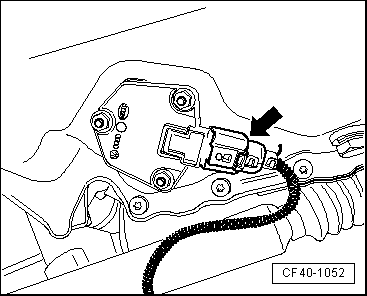

–  脱开机油油位和机油温度传感器插头-箭头-。
  CF40-1052
以下操作适用于所有车型

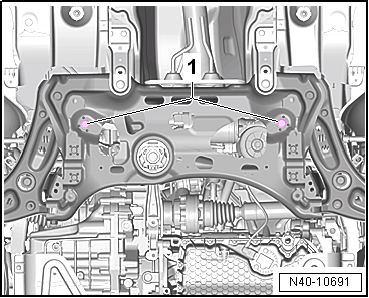

–  旋下电控机械式转向器的螺栓-1-。
  N40-10691

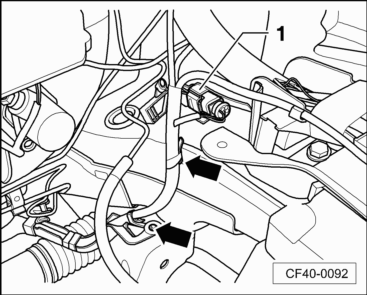

–  脱开电控机械式转向器 -J500-的线束固定卡-箭头-。
  CF40-0092

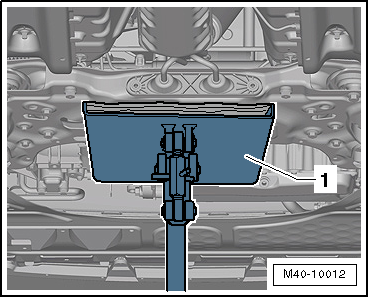

–  将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在副车架下。
–  固定副车架位置 → Kapitel。
  M40-10012

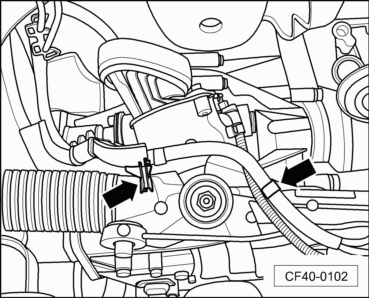

–  略微降低副车架，从电控机械式转向器上拔下线束固定卡-箭头-，脱开线束。
–  降低副车架大约 10cm。
  CF40-0102
装配隔热板的车辆

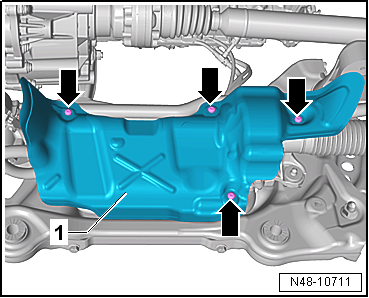

–  旋下螺栓-箭头-并从转向器上取下隔热板-1-。
  N48-10711
以下操作适用于所有车辆

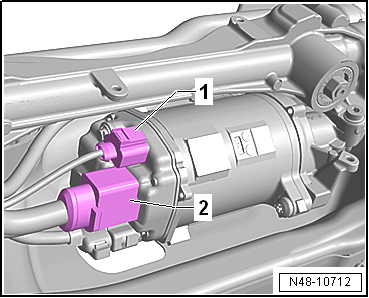

–  从转向器上拔下电气连接插头-1-和-2-。
–  用发动机和变速箱举升装置 -V.A.G 1383A-降低副车架。
–  用一个大的螺丝刀将转向器从副车架上撬出，并移向后部。
  N48-10712

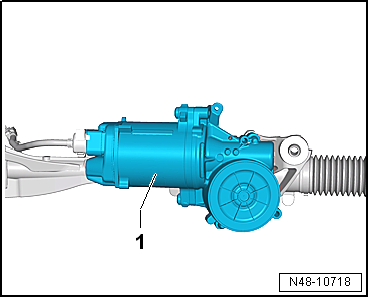

–  如图所示，将转向器放置到平整表面上。
这样会防止损坏控制单元-1-。
安装
安装大体以倒序进行，同时注意下列事项：
–  将转向器放置在副车架上。
hinweis  提示
  N48-10718

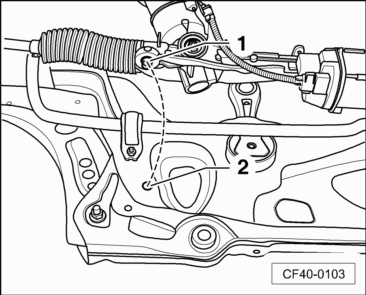

在安装转向器时，转向器的螺纹套-1-必须位于副车架两侧的定位孔-2-中。
  CF40-0103
–  插入电气连接插头-1-和-2-并听到啮合的声音。
hinweis  提示
t  在安装转向器之前，用合适的润滑剂例如肥皂水涂覆转向器的密封件。
t  将转向器安装到万向节轴颈后要确保密封件与转向器的安装板之间不扭曲。通向脚部空间的开口必须正确定位。否则，可能会导致漏水或噪声。
t  确保密封件保持清洁。
–  拧上转向器和副车架的螺栓。
hinweis  提示
确保所有防尘套都不损坏或扭曲。
–  将万向节拧到转向器上。
–  连接蓄电池
→ 修理组：27
。
–  然后使用 → 车辆诊断测试器对转向角度传感器 -G85-进行基础设定。
如果安装了新的转向器，使用 → 车辆诊断测试器对电子机械式主力转向系统进行匹配。
规定扭矩
t  → Kapitel „前车轮悬架，控制臂“
t  → Kapitel „装配一览 - 副车架“
t  → Kapitel „装配一览 - 电控机械式转向器“
t  → Kapitel „装配车轮的拧紧力矩“
t  摆动支承的螺栓
→ 修理组：10
。
t  排气管支架安装到副车架
→ 修理组：26
。
即使使用了定位销 -T10486/1-或-FT10486A/1T-，如果在路试上出现方向盘偏移，则需进行四轮定位。四轮定位数据必须满足车辆数据要求。
