拆卸和安装防尘罩
CF48-1004

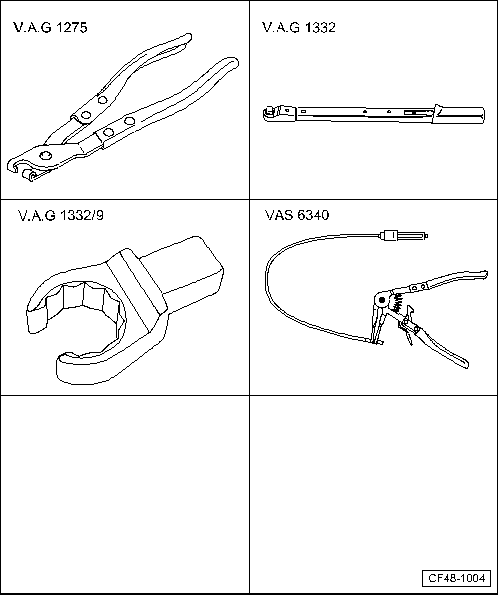

所需要的专用工具和维修设备
t  卡箍钳 -V.A.G 1275-或-FVG 1275G-
t  扭矩扳手（40-200Nm） -V.A.G 1332-
t  转接头 SW 24 -V.A.G 1332/9-或-F.V.G 1332/9G-
t  软管卡箍钳 -VAS 6340-或-FVS 6340G-

拆卸
hinweis  提示
t  如果橡胶防尘套受到损坏，湿气和污垢就会进入转向器内。齿条花键上必须存在明显的润滑膜。如果无润滑膜则必须更换转向器。
t  出现下列情况时必须更换转向器：
t  锈蚀
t  损坏
t  磨损
t  花键脏污
–  拆卸转向横拉杆头 → Kapitel。
–  清洁橡胶防尘套区域内的转向器外部。
同时，不要让污渍通过损坏的橡胶防尘套进入到转向器中。
–  打开橡胶防尘罩两侧的卡箍。
–  从转向器壳体和转向横拉杆上拔下橡胶防尘罩。
hinweis  提示
t  当齿条出现锈蚀、损坏或磨损时必须整体更换转向器。
t  如果在齿条上看不到润滑膜，也必须整体更换转向器。
安装
Vorsicht image   当心！
不得用油脂润滑齿条。
–  将方向盘旋转到正前打直位置。
–  新的卡箍和橡胶防尘套安装在转向横拉杆上。
–  用少量油脂 -G 052 168 A1-（维修套件中 Fuchs公司生产的 Renolit JP1619 油脂）涂抹橡胶防尘套连接转向横拉杆的密封处。

–  如图所示，将橡胶防尘套-2-推至转向横拉杆-1-上，同时注意正确安装位置。
–  用软管卡箍钳 -VAS 6340-或-FVS6340G- 将弹簧卡箍固定到橡胶防尘套上。
–  用少量油脂 -G 052 168 A1-（维修套件中 Fuchs公司生产的 Renolit JP1619 油脂）涂抹橡胶防尘套连接转向器壳体的密封处。

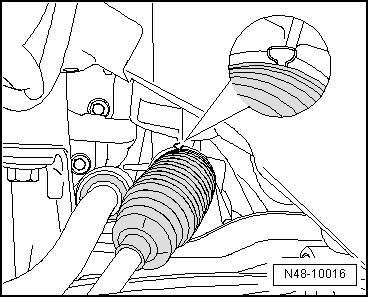

–  将橡胶防尘套推到转向器壳体的限位位置。
  N48-10076
如图所示，用卡箍钳 -V.A.G 1275-或-FVG 1275G-夹紧新卡箍。
–  拧入和安装转向横拉杆头，直至拆卸时所作的标记处 → Kapitel。
–  安装前车轮并拧紧 → Kapitel。
–  四轮定位 → Kapitel。
–  如果更换了这两个转向横拉杆，那么必须对转向角传感器 -G85-进行基本设置 → 车辆诊断测试器中的“引导型故障查询”对转向角传感器 -G85-进行基本设置。
规定扭矩
t  → Kapitel „装配一览 - 电控机械式转向器“
t  → Kapitel „维修转向器“
t  → Kapitel „装配车轮的拧紧力矩“
  N48-10016
