拆卸和安装转向横拉杆
CF48-1009

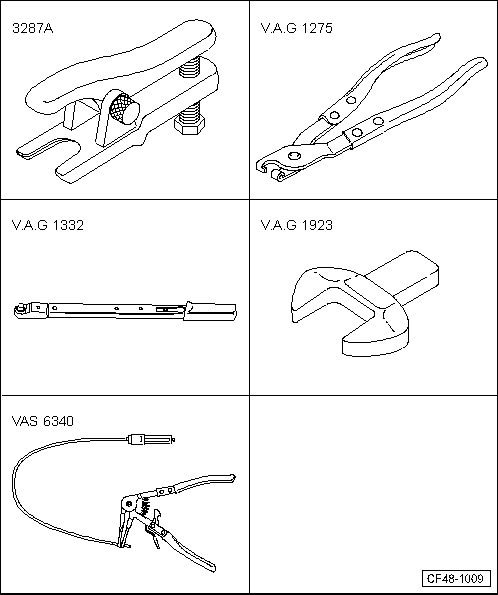

所需要的专用工具和维修设备
t  球形万向节拉拔器 -3287A-或-T10187T-
t  软管卡箍钳 -V.A.G 1275-或-FVG1275G-
t  扭矩扳手（40-200Nm） -V.A.G 1332-
t  开口扳手接头（开口宽度 38mm） -V.A.G 1923-或-FVG 1923T-
t  软管夹钳 -VAS 6340-或-FVS 6340G-

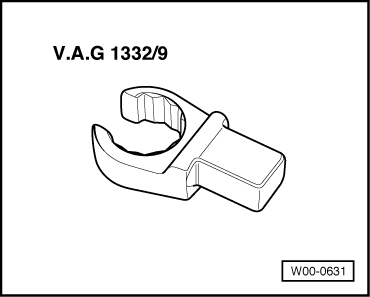

转接头 -V.A.G 1332/9-或-F.V.G1332/9G-
  W00-0631
拆卸
–  将车轮转到正前打直位置。
–  松开车轮螺栓。
–  举升车辆。
–  拆下车轮。
–  清洁橡胶防尘罩区域中的转向器外部。
–  固定住转向横拉杆头-箭头 2-，使用转接头 -V.A.G 1332/9-或-FVG 1332/9G-松开固定螺母-箭头 3-。
  N44-10036
–  松开转向横拉杆球头的螺母但是不要完全拆下。
Vorsicht image   当心！
为了保护螺纹，将螺母在轴颈上旋转几圈。

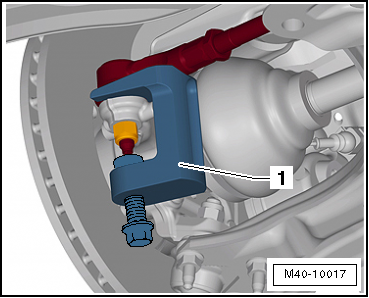

–  从车轮轴承支座上用球形万向节拉拔器 -3287A-或-T10187T-压出转向横拉杆球头并旋下螺母。
–  拆卸橡胶防尘罩。
–  按照以下说明转动方向：
   - 拆卸右侧转向横拉杆，将方向向左打到底。
   - 拆卸左侧转向横拉杆，将方向向右打到底。
  M40-10017
–  拧下转向横拉杆。
1 -  开口工具 -V.A.G 1923-或-FVG 1923T-
2 -  扭矩扳手（40-200Nm） -V.A.G 1332-
hinweis  提示
t  如果齿条上出现锈蚀、损坏、磨损或污物的痕迹，必须更换整个转向器。
t  如果在齿条上无法看到润滑膜，则须更换整个转向器。
安装转向横拉杆
安装大体以倒序进行，同时注意下列事项：
Vorsicht image   当心！
不得用油脂润滑齿条。
  N48-10719

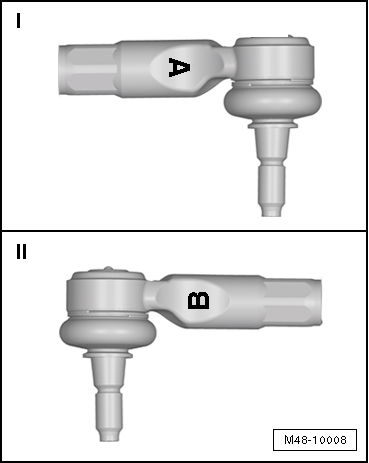

–  注意在每一侧均正确安装转向横拉杆球头。
I -  右侧的转向横拉杆球头标记为“A”
II -  左侧的转向横拉杆球头标记为“B”
–  将车轮转到正前打直位置。
–  将新的卡箍和橡胶防尘罩安装到转向横拉杆上。
  M48-10008

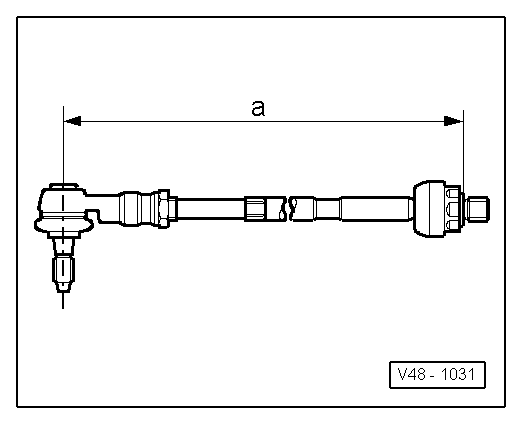

–  转向横拉杆球头拧入转向横拉杆中，直到尺寸 -a-。
尺寸-a- = 373 ± 1 mm
  V48-1031
–  拧紧转向横拉杆。
1 -  开口工具 -V.A.G 1923-或-FVG 1923T-
2 -  扭矩扳手（40-200Nm） -V.A.G 1332-
–  用修理包内的油脂润滑防尘罩和横拉杆之间的密封处。
  N48-10719

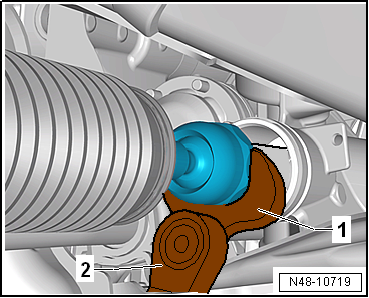

–  将橡胶防尘罩-2-推到横拉杆-1-上，保证防尘罩安装位置正确。
–  用软管夹箍钳 -VAS 6340-或-FVS6340G-固定橡胶防尘套上的弹簧卡箍。

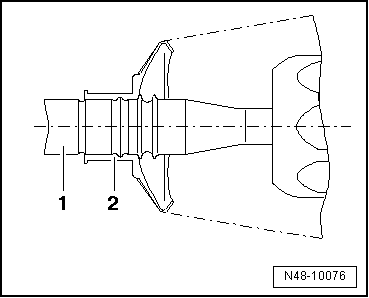

–  用修理包内的油脂润滑防尘罩和转向器之间的密封处。
–  将橡胶防尘罩推到转向器壳体的限位位置。
  N48-10076

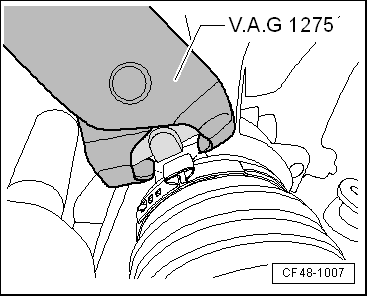

–  如图所示，用卡箍钳 -V.A.G 1275-或-FVG 1275G-夹紧新卡箍。
–  安装车轮并拧紧。
–  进行四轮定位 → Kapitel。
–  如果两个横拉杆更换了，要对转向角度传感器 -G85-进行基本设置 → 车辆诊断测试器。
–  然后对转向系统进行基本设置 → 车辆诊断测试器
规定扭矩
t  → Kapitel „装配一览 - 电控机械式转向器“
t  → Kapitel „维修转向器“
t  → Kapitel „装配车轮的拧紧力矩“
