Golf SportsVan 安装位置 编号  801 / 1
版本 12.2018

接地点

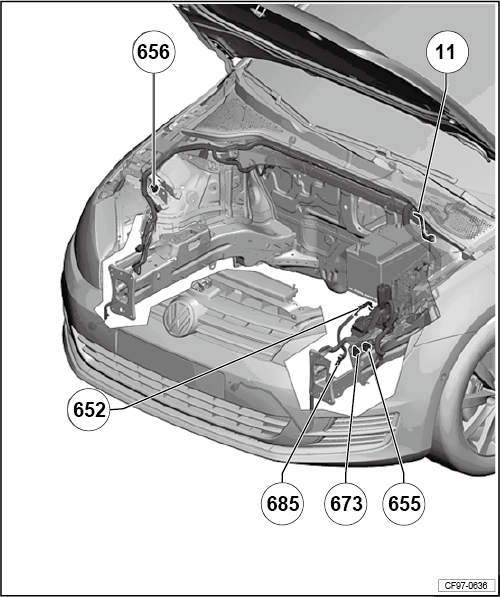

发动机舱内的接地点
CF97-0636
1 -  11 蓄电池箱中的接地点
q   拧紧力矩：20 Nm
2 -  673 接地点 3，在左前纵梁上
q   拧紧力矩：9 Nm
3 -  655 接地点，在左侧大灯上
q   拧紧力矩：9 Nm
4 -  685 接地点 1，左前纵梁上
q   拧紧力矩：20 Nm
5 -  652 变速箱和发动机地线的接地点
q   拧紧力矩：20 Nm
6 -  656 接地点，在右侧大灯上
q   拧紧力矩：9 Nm

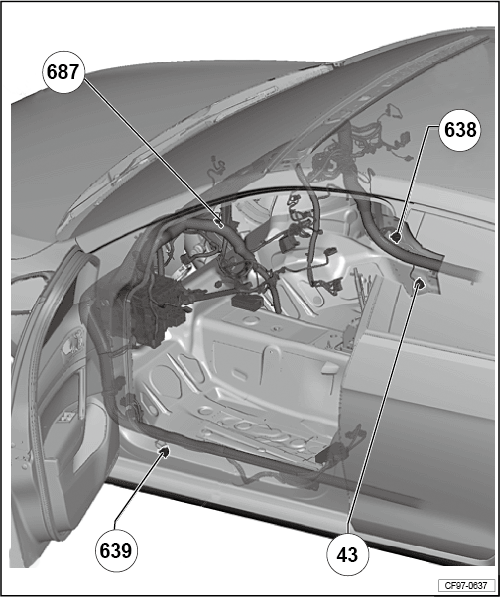

车身中部的接地点
CF97-0637
2 -  638 右侧 A 柱上的接地点
q   拧紧力矩：9 Nm
3 -  43 接地点，右侧 A 柱下部
q   拧紧力矩：9 Nm
5 -  44 接地点，左侧 A 柱下部
q   拧紧力矩：9 Nm
6 -  687 接地点 1，在中央通道上
q   拧紧力矩：9 Nm

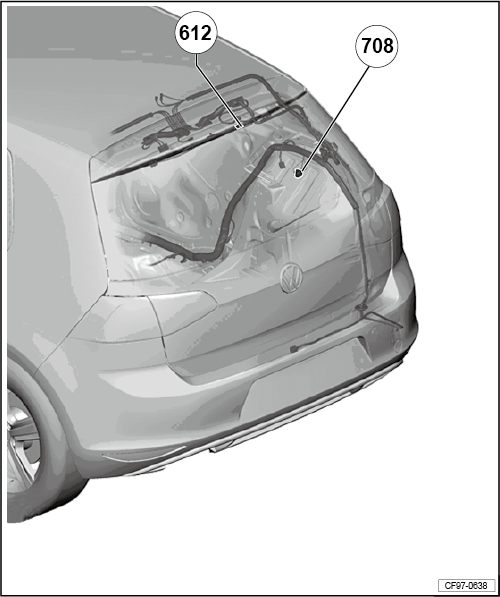

车身后部右侧的接地点
CF97-0638
1 -  612 接地点，在中间尾门上
q   拧紧力矩：9 Nm
2 -  708 右后纵梁上的接地点 2
q   拧紧力矩：9 Nm

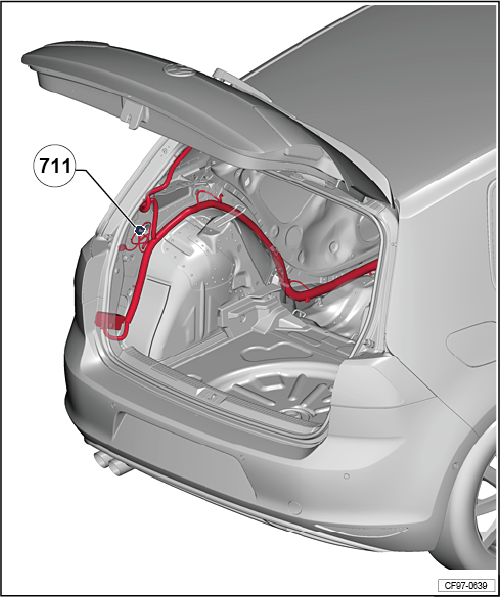

车身后部左侧的接地点
CF97-0639
1 -  711 左后纵梁上的接地点 3
q   拧紧力矩：9 Nm
