| Golf SportsVan | 安装位置 | 编号 802 / 1 |
| 版本 12.2018 | ||
| 端子定义 |
| 接线柱 | 其他标注 | 代表定义 | 零件组 |
| A+ | 蓄电池正极 | 蓄电池 | |
| A- | 蓄电池负极 | 蓄电池 | |
| B+ | 发电机正极输出，到蓄电池 | 发电机 | |
| DFM | DF/F | 发电机负荷监控 | 发电机 |
| L | 61 | 发电机指示灯 & 预励磁 | 发电机 |
| D+ | 发电机正极 | 发电机 | |
| U/V/W | 发电机接线柱 | 发电机 | |
| 30 | 30a/KL30 | 蓄电池正极供电 | 供电系统 |
| 15 | 15a/KL15 | 点火线圈接通时正极电（端子 15 继电器供电） | 供电系统 |
| 31 | KL31 | 接地连接 | 供电系统 |
| 75a | 75X | 卸荷继电器J59执行输出端 | 供电系统 |
| 75X | 卸荷继电器J59控制端 | 供电系统 | |
| 50 | 起动机控制，自50继电器 | 起动机 | |
| 87a | 主继电器J271供电（非15电） | 供电系统 | |
| 85 | 111/1 | 初级线圈绕组输出端 | 继电器 |
| 86 | 112/2 | 初级线圈绕组输入端 | 继电器 |
| 87 | 115/5 | 常开触点 | 继电器 |
| 4 | 常闭触点 | 继电器 | |
| 71 | 喇叭继电器控制端 | 喇叭 | |
| 56 | FL/ABL | 开关大灯档 | 照明系统 |
| 56a | 远光灯 | 照明系统 | |
| 56b | 近光灯 | 照明系统 | |
| 58 | SL | 开关小灯档（牌照灯/驻车灯） | 照明系统 |
| 58a | 过保险58电 | 照明系统 | |
| 58L | PL/57L | 左侧驻车灯(示宽灯)/尾灯控制 | 照明系统 |
| 58R | PR/57R | 右侧驻车灯(示宽灯)/尾灯控制 | 照明系统 |
| 49/49a | BLi(L)/BLi（R） | 转向灯信号(左/右) | 转向灯系统 |
| NSL | 后雾灯开关到后雾灯 | 照明系统 | |
| NL | 55/NS | 前雾灯开关到前雾灯 | 照明系统 |
| AFL | 开关AUTO档 | 照明系统 | |
| TFL | 开关空挡（日间行车灯） | 照明系统 | |
| LH | 转向柱开关上的闪大灯信号 | 照明系统 | |
| 58d | 58b | 可调背景照明 | 照明系统 |
| 54 | 制动灯开关信号 | 制动系统 | |
| TK | 车门触点信号 | 照明系统 | |
| RFL | RF/RL | 倒车灯信号 | 照明系统 |
| 57C | 静态弯道照明灯 | 照明系统 | |
| 86s | S | 点火开关S触点 | 自动控制(收音机) |
| 53 | 刮水器马达控制 | 刮水器 | |
| 53a | 刮水器马达终端关闭 | 刮水器 | |
| 53b | 刮水器马达(分路绕组) | 刮水器 | |
| 53c | 电动风窗玻璃清洗液泵 | 刮水器 | |
| 53d | 刮水器间歇调节 | 刮水器 | |
| 1 | 点火线圈初级线圈低压控制信号输入端 | 点火开关 | |
| 4a | 点火线圈次级线圈输出端 | 点火线圈 | |
| FAS | 车道保持辅助按键 | 辅助系统 |
| 保险丝 |
| 保险丝架一览 |
|
| 1 - | 保险丝架 C -- |
| q | 安装位置 → 章节 |
| q | 保险丝位置分配 → 章节 |
| 2 - | 保险丝架 B -- |
| q | 安装位置 → 章节 |
| q | 保险丝位置分配 → 章节 |
| 3 - | 保险丝架 A -- |
| q | 安装位置 → 章节 |
| q | 保险丝位置分配 → 章节 |
| 安装位置 保险丝架 C -- |
 |
| 1 - | 保险丝架 C -- |
| 保险丝颜色： |
| t | 50 A - 红色 |
| t | 40 A - 橘色 |
| t | 30 A - 浅绿色 |
| t | 25 A - 自然色（白色） |
| t | 20 A - 黄色 |
| t | 15 A - 浅蓝色 |
| t | 10 A - 红色 |
| t | 7.5 A - 棕色 |
| t | 5 A - 浅棕色 |
| t | 3 A - 紫色 |
|
| 保险丝位置分配 保险丝架 C -- |
| 插接位置 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 |
| F1 | 未占用 | - | - | |
| F2 | 未占用 | - | - | |
| F3 | 未占用 | - | - | |
| F4 | 未占用 | - | - | |
| F5 | 保险丝架 C 上的保险丝 5 -- | 5 A | 数据总线诊断接口 -- | 30 |
| F6 | 保险丝架 C 上的保险丝 6 -- | 5 A | 换档杆传感器控制单元 -- | 30 |
| F7 | 保险丝架 C 上的保险丝 7 -- | 10 A | 暖风 / 空调操作系统 -- | 30 |
| 全自动空调控制单元 -- | ||||
| 空调控制单元 -- | ||||
| 可加热后窗玻璃继电器 -- | ||||
| 空调电磁离合器继电器 -- | ||||
| F8 | 保险丝架 C 上的保险丝 8 -- | 10 A | 车灯开关 -- | 30 |
| 电控机械式驻车制动器按键 -- | ||||
| 雨水与光线识别传感器 -- | ||||
| 诊断接口 -- 弯道灯和大灯照明距离调节控制单元 -- 1) |
||||
| F9 | 保险丝架 C 上的保险丝 9 -- | 5 A | 转向柱电子装置控制单元 -- | 30 |
| F10 | 保险丝架 C 上的保险丝 10 -- | 10 A | 前部信息显示和操作单元控制单元显示单元 -- | 30 |
| F11 | 保险丝架 C 上的保险丝 11 -- | 10 A | 车载电网控制单元 -- 3) | - |
| F12 | 保险丝架 C 上的保险丝 12 -- | 20 A | 电子通讯信息设备 1 控制单元 -- 前部信息显示和操作单元的控制单元的显示单元 -- | 30 |
| F13 | 未占用 | - | - | |
| F14 | 保险丝架 C 上的保险丝 14 -- | 30 A | 新鲜空气鼓风机控制单元 -- | 30 |
| F15 | 保险丝架 C 上的保险丝 15 -- | 10 A | 电子转向柱锁止装置控制单元 -- | 30 |
| F16 | 未占用 | - | - | |
| F17 | 保险丝架 C 上的保险丝 17 -- | 5 A | 组合仪表中的控制单元 -- 组合仪表 -- |
30 |
| F18 | 保险丝架 C 上的保险丝 18 -- | 7.5 A | 倒车摄像头 -- | 30 |
| 尾门把手中的解锁按钮 -- | ||||
| F19 | 保险丝架 C 上的保险丝 19 -- | 7.5 A | 进入和起动系统接口 -- | 30 |
| F20 | 保险丝架 C 上的保险丝 20 -- | 15 A | 制动真空泵继电器 -- | 30 |
| F21 | 未占用 | - | - | |
| F22 | 未占用 | - | - | |
| F23 | 保险丝架 C 上的保险丝 23 -- | 40 A4) 30 A3) |
车载电网控制单元 -- 4) 滑动天窗控制单元 -- 3) 天窗卷帘控制单元 -- 3) |
30 |
| F24 | 保险丝架 C 上的保险丝 24 -- | 30 A4) 40 A3) |
滑动天窗控制单元 -- 4) 天窗卷帘控制单元 -- 4) 车载电网控制单元 -- 3) |
30 |
| F25 | 保险丝架 C 上的保险丝 25 -- | 30 A | 驾驶员侧车门控制单元 -- | 30 |
| 左后车窗升降器马达 -- | 30 | |||
| F26 | 保险丝架 C 上的保险丝 26 -- | 30 A | 车载电网控制单元 -- | 30 |
| F27 | 保险丝架 C 上的保险丝 27 -- | 30 A | 数字式声音处理系统控制单元 -- 4) 车载电网控制单元 -- 3) |
30 |
| F28 | 未占用 | - | - | |
| F29 | 未占用 | - | - | |
| F30 | 未占用 | - | - | |
| F31 | 保险丝架 C 上的保险丝 31 -- | 40 A | 车载电网控制单元 -- | 30 |
| F32 | 保险丝架 C 上的保险丝 32 -- | 10 A | 驾驶员辅助系统前部摄像头 -- | 15 |
| 车距控制装置控制单元 -- | ||||
| 驻车辅助控制单元 -- | ||||
| 自动泊车辅助系统控制单元 -- | ||||
| F33 | 保险丝架 C 上的保险丝 33 -- | 5 A | 安全气囊控制单元 -- | 15 |
| F34 | 保险丝架 C 上的保险丝 34 -- | 7.5 A | 车灯开关 -- | 15 |
| 车内后视镜 -- | ||||
| 自动防眩车内后视镜 -- | ||||
| 高压传感器 -- | ||||
| 倒车灯开关 -- | ||||
| AUTO HOLD -- | ||||
| 电控机械式驻车制动器按键 -- | ||||
| 插座继电器 -- | ||||
| F35 | 保险丝架 C 上的保险丝 35 -- | 10 A | 诊断接口 -- | 15 |
| 大灯照明距离调节和仪表照明装置调节器 -- | ||||
| 自动防眩目车内后视镜 -- | ||||
| 左侧大灯照明距离调节伺服马达 -- | ||||
| 右侧大灯照明距离调节伺服马达 -- | ||||
| 弯道灯和大灯照明距离调节控制单元 -- 2) | ||||
| F36 | 保险丝架 C 上的保险丝 36 -- | 10 A | 右侧气体放电灯泡控制单元 -- | 30 |
| F37 | 保险丝架 C 上的保险丝 37 -- | 10 A | 左侧气体放电灯泡控制单元 -- | 30 |
| F38 | 未占用 | - | - | |
| F39 | 保险丝架 C 上的保险丝 39 -- | 30 A | 副驾驶员侧车门控制单元 -- | 30 |
| 右后车窗升降器电机 -- | ||||
| F40 | 保险丝架 C 上的保险丝 40 -- | 20 A | 12V插座 -- | 15/30 |
| 外部插座 -- | ||||
| 12V插座3 -- | ||||
| F41 | 未占用 | - | - | |
| F42 | 保险丝架 C 上的保险丝 42 -- | 40 A | 车载电网控制单元 -- | 30 |
| F43 | 保险丝架 C 上的保险丝 43 -- | 30 A | 车载电网控制单元 -- 4) 数字式声音处理系统控制单元 -- 3) |
30 |
| F44 | 未占用 | - | - | |
| F45 | 保险丝架 C 上的保险丝 45 -- | 15 A | 左前座椅调节操作单元 -- 驾驶员腰部支撑调节开关 -- |
30 |
| F46 | 未占用 | - | - | |
| F47 | 保险丝架 C 上的保险丝 47 -- | 15 A | 后窗玻璃刮水器马达 -- | 15 |
| F48 | 未占用 | - | - | |
| F49 | 保险丝架 C 上的保险丝 49 -- | 5 A | 离合器位置传感器 -- | 15 |
| 起动机继电器 1 -- | ||||
| 起动机继电器 2 -- | ||||
| F50 | 未占用 | - | - | |
| F51 | 未占用 | - | - | |
| F52 | 未占用 | - | - | |
| F53 | 保险丝架 C 上的保险丝 53 -- | 30 A | 可加热式后窗玻璃继电器 -- | 30 |
|
| 安装位置 保险丝架 B -- |
 |
| 1 - | 保险丝架 B -- |
| 保险丝颜色： |
| t | 50 A - 红色 |
| t | 40 A - 橘色 |
| t | 30 A - 浅绿色 |
| t | 25 A - 自然色（白色） |
| t | 20 A - 黄色 |
| t | 15 A - 浅蓝色 |
| t | 10 A - 红色 |
| t | 7.5 A - 棕色 |
| t | 5 A - 浅棕色 |
| t | 3 A - 紫色 |
|
| 保险丝位置分配 保险丝架 B -- |
| 插接位置 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 |
| F1 | 保险丝架 B 上的保险丝 1 -- | 40 A | ABS 控制单元 -- | 30 |
| F2 | 保险丝架 B 上的保险丝 2 -- | 40 A | ABS 控制单元 -- | 30 |
| F3 | 保险丝架 B 上的保险丝 3 -- | 15 A | 发动机控制单元 -- | 87a |
| F4 | 保险丝架 B 上的保险丝 4 -- | 10 A | 散热器风扇控制单元 -- | 87a |
| 活性碳罐电磁阀 1 -- | ||||
| 凸轮轴调节阀 1 -- | ||||
| 排气凸轮轴调节阀 1 -- | ||||
| 机油压力调节阀 -- | ||||
| F5 | 保险丝架 B 上的保险丝 5 -- 9) | 15 A | 气缸 1 喷油阀 -- 3) 气缸 2 喷油阀 -- 3) 气缸 3 喷油阀 -- 3) 气缸 4 喷油阀 -- 3) |
87a |
| F6 | 保险丝架 B 上的保险丝 6 -- | 5 A | 制动信号灯开关 -- | 87a |
| F7 | 保险丝架 B 上的保险丝 7 -- 4) | 10 A | 增压空气冷却系统泵 -- 5) 油箱泄漏诊断控制单元 -- |
87a |
| F8 | 保险丝架 B 上的保险丝 8 -- | 10 A 15 A |
氧传感器加热装置 -- | 87a |
| 尾气催化净化器前的氧传感器 1 -- | ||||
| 尾气催化净化器后的氧传感器 1 -- | ||||
| 尾气催化净化器后的氧传感器 1 -- | ||||
| 冷却液断流阀 -- | ||||
| F9 | 保险丝架 B 上的保险丝 9 -- | 20 A | 带功率输出级的点火线圈 1 -- | 87a |
| 带功率输出级的点火线圈 2 -- | ||||
| 带功率输出级的点火线圈 3 -- | ||||
| 带功率输出级的点火线圈 4 -- | ||||
| F10 | 保险丝架 B 上的保险丝 10 -- | 15 A | 燃油泵控制单元 -- 气缸 1 喷油阀 -- 3) 10) 气缸 2 喷油阀 -- 3) 10) 气缸 3 喷油阀 -- 3) 10) 气缸 4 喷油阀 -- 3) 10) 燃油泵继电器 -- 3) |
87a |
| F11 | 未占用 | - | - | |
| F12 | 未占用 | - | - | |
| F13 | 保险丝架 B 上的保险丝 13 -- | 30 A | 双离合器变速箱机电控制模块 -- 自动变速箱控制单元 -- |
30 |
| F14 | 未占用 | - | - | |
| F15 | 保险丝架 B 上的保险丝 15 -- | 15 A | 信号喇叭继电器 -- | 30 |
| F16 | 保险丝架 B 上的保险丝 16 -- | 15 A | 燃油泵继电器 -- 3) | 87 |
| F17 | 保险丝架 B 上的保险丝 17 -- | 7.5 A | 燃油泵继电器 -- | 30 |
| F18 | 保险丝架 B 上的保险丝 18 -- | 5 A | 蓄电池监控控制单元 -- 4) | 30 |
| 数据总线诊断接口 -- 6) | ||||
| F19 | 保险丝架 B 上的保险丝 19 -- | 30 A | 刮水器控制单元 -- | 30 |
| F20 | 未占用 | - | - | |
| F21 | 未占用 | - | - | |
| F22 | 保险丝架 B 上的保险丝 22 -- | 5 A | 发动机控制单元 -- | 50 |
| F23 | 保险丝架 B 上的保险丝 23 -- | 30 A | 起动机 -- | 50 |
| F24 | 未占用 | - | - | |
| F25 | 未占用 | - | - | |
| F26 | 未占用 | - | - | |
| F27 | 未占用 | - | - | |
| F28 | 未占用 | - | - | |
| F29 | 未占用 | - | - | |
| F30 | 未占用 | - | - | |
| F31 | 未占用 | - | - | |
| F32 | 未占用 | - | - | |
| F33 | 未占用 | - | - | |
| F34 | 未占用 | - | - | |
| F35 | 未占用 | - | - | |
| F36 | 未占用 | - | - | |
| F37 | 未占用 | - | - | |
| F38 | 未占用 | - | - |
| 5) | 仅适用于 1.6 L 发动机的汽车 |
| 6) | 依汽车装备而定 |
| 7) | 仅适用于 1.4 L TSI 发动机的汽车 |
| 8) | 仅用于不带自动起停的汽车 |
| 9) | 自 2017 年 12 月起 |
| 10) | 截止 2018 年 12 月 |
|

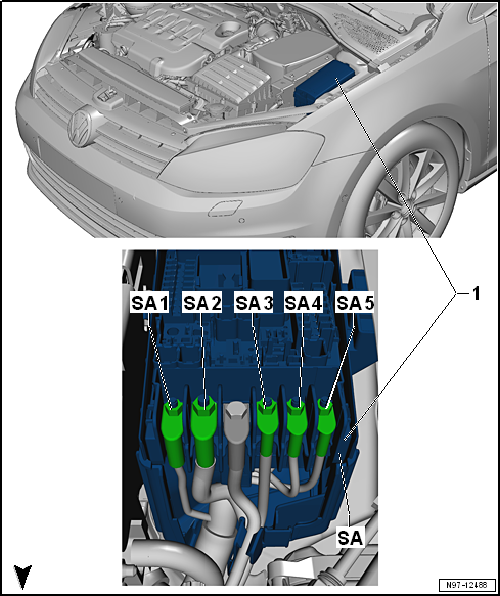

| 安装位置 保险丝架 A -- |
 |
| 1 - | 保险丝架 A -- |
 提示
|
| 保险丝位置分配 保险丝架 A -- |
| 旋接位置 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 |
| J1A | 保险丝架 A 上的保险丝 1 -- | 100 A | 保险丝电源： | 30 |
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| 插座继电器 -- | ||||
| 接线端 15 的电源继电器 -- | ||||
| 可加热后窗玻璃继电器 -- | ||||
| G1A | 保险丝架 A 上的保险丝 2 -- | 140 A | 三相交流发电机 -- | 30 |
| E1A | 保险丝架 A 上的保险丝 3 -- | 80 A | 转向辅助控制单元 -- | 30 |
| K2A | 保险丝架 A 上的保险丝 4 -- | 80 A | 保险丝电源： | 30 |
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| -- | ||||
| L1A | 保险丝架 A 上的保险丝 5 -- | 80 A | 散热器风扇 -- | 30 |
| 返回一览 → 章节 |
