| Golf SportsVan | 安装位置 | 编号 803 / 1 |
| 版本 12.2018 | ||
| 继电器 |

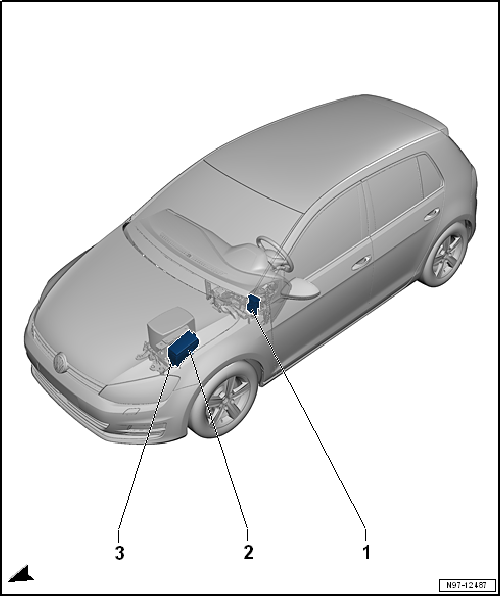

| 继电器支架一览 |
|
| 1 - | 继电器和保险丝座 2 -- ，在左侧仪表板下面 |
| t | 可加热后窗玻璃继电器 -- |
| t | 接线端 15 的电源继电器 -- |
| t | 插座继电器 -- |
| q | 安装位置和继电器位置分配 → 章节 |
| 2 - | 继电器和保险丝座1 -- ，在发动机舱电控箱上 |
| t | 主继电器 -- |
| t | 信号喇叭继电器 -- |
| t | 燃油泵继电器 -- |
| t | 起动机继电器 1 -- |
| t | 起动机继电器 2 -- |
| q | 安装位置和继电器位置分配 → 章节 |
| 继电器和保险丝座 2 -- ，在左侧仪表板下面 |

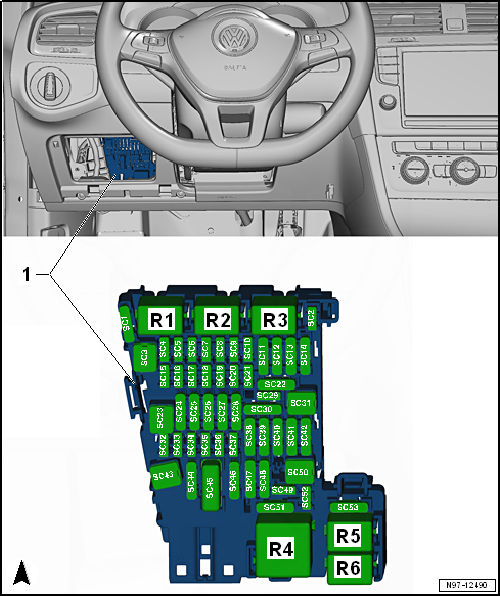

| 安装位置和继电器位置分配 继电器和保险丝座 2 -- |
 |
| 1 - | 继电器和保险丝座 2 -- ，在左侧仪表板下面 |
| R1 - | 制动真空泵继电器 -- |
| R2 - | 空调电磁离合器继电器 -- |
| R3 - | 未占用 |
| R4 - | 接线端 15 的电源继电器 -- |
| R5 - | 可加热后窗玻璃继电器 -- |
| R6 - | 插座继电器 -- |
|

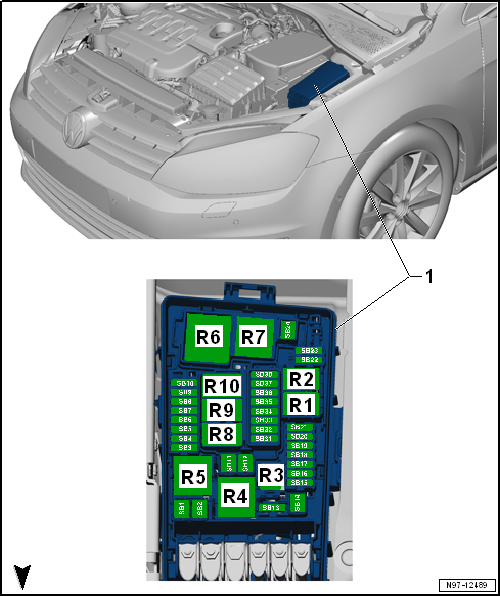

| 电控箱上的安装位置和继电器位置分配 |
 |
| 1 - | 继电器和保险丝座1 -- ，在发动机舱电控箱上 |
| R1 - | 起动机继电器 1 -- |
| R2 - | 起动机继电器 2 -- |
| R3 - | 信号喇叭继电器 -- |
| R4 - | 未占用 |
| R5 - | 主继电器 -- |
| R6 - | 未占用 |
| R7 - | 未占用 |
| R8 - | 发动机部件供电继电器 -- |
| q | 仅适用于配备 1.6L 发动机的车辆 |
| R9 - | 未占用 |
| R10 - | 未占用 |
|
