| Golf SportsVan | 安装位置 | 编号 804 / 1 |
| 版本 12.2018 | ||

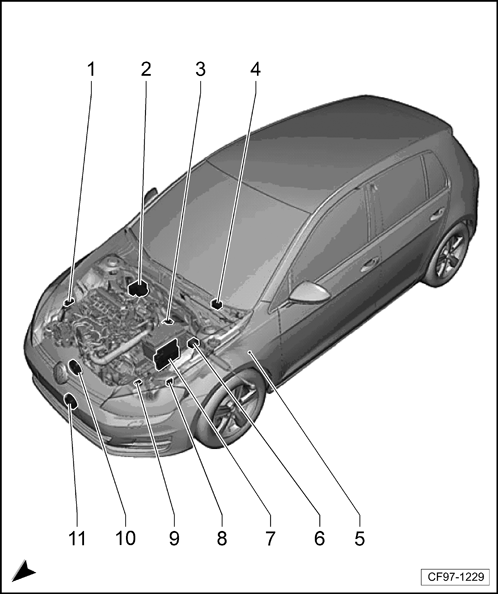

| 车辆前部的控制单元 |
| 控制单元一览 |
|
| 1 - | 右侧气体放电灯泡控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 2 - | ABS 控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 3 - | 蓄电池监控控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 4 - | 刮水器马达控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 5 - | 6 档自动变速箱控制单元 -- |
| q | 安装位置 → 章节 → 章节 |
| q | 插头分配 → 章节 |
| 6 - | 转向辅助控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 7 - | 发动机控制单元 -- |
| q | 安装位置 60芯连接插头 -- / 94芯连接插头 -- → 章节 |
| q | 插头分配 105芯连接插头 -- / 91芯连接插头 -- → 章节 |
| 8 - | 左侧气体放电灯泡控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 9 - | 双离合器变速箱机电控制单元 -- |
| q | 安装位置 OCW → 章节 |
| q | 插头分配 OCW → 章节 |
| 10 - | 散热器风扇 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
| 11 - | 车距控制装置控制单元 -- |
| q | 安装位置 → 章节 |
| q | 插头分配 → 章节 |
 提示
|
 |

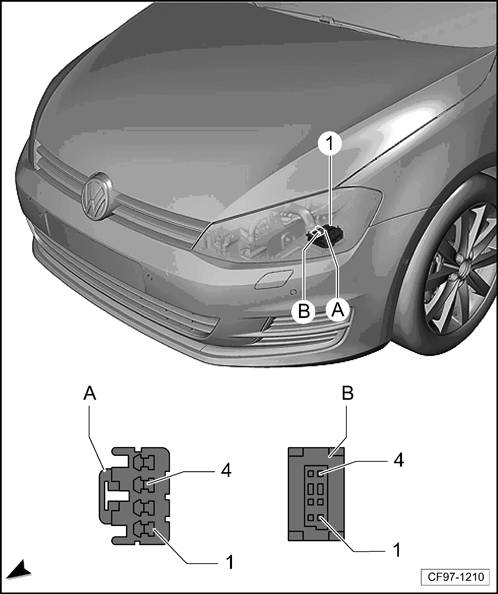

| 1 - | 右侧气体放电灯泡控制单元 -- |
| A - | 4 芯连接插头 -- |
| B - | 4 芯连接插头 -- |
|
 |

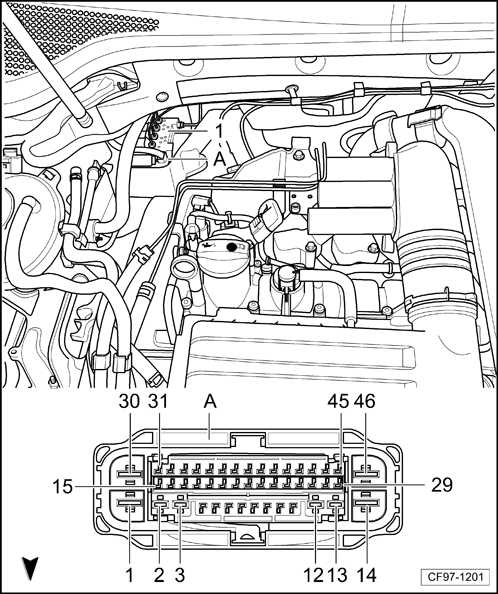

| 1 - | ABS 控制单元 -- |
| A - | 46 芯连接插头 -- |
|
 |

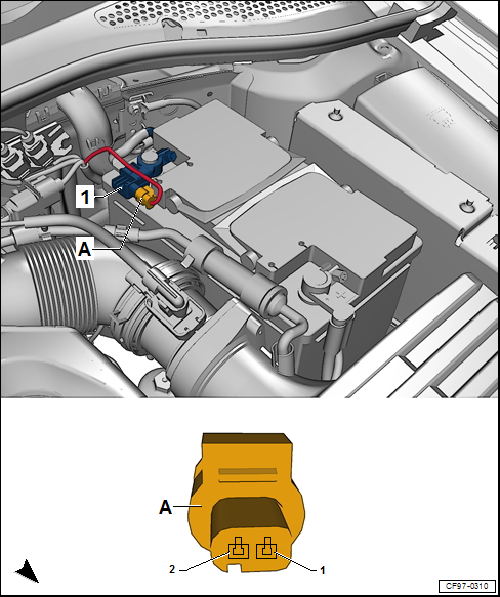

| 1 - | 蓄电池监控控制单元 -- |
| A - | 2 芯连接插头 -- |
|
 |

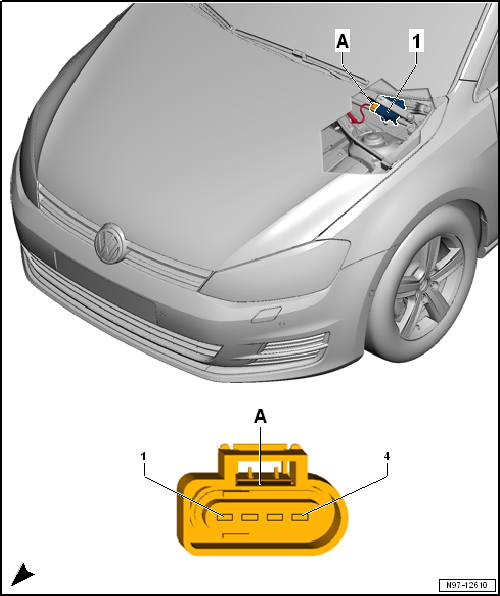

| 1 - | 刮水器马达控制单元 -- |
| A - | 4 芯连接插头 -- |
|
 |

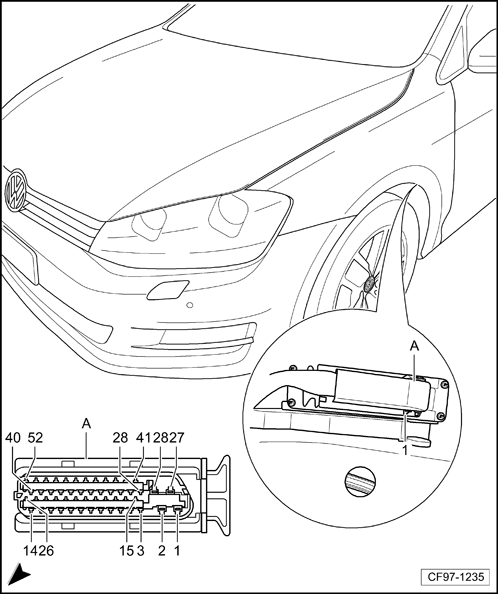

| 1 - | 6 档自动变速箱控制单元 -- |
| A - | 52 芯连接插头 -- |
|
 |

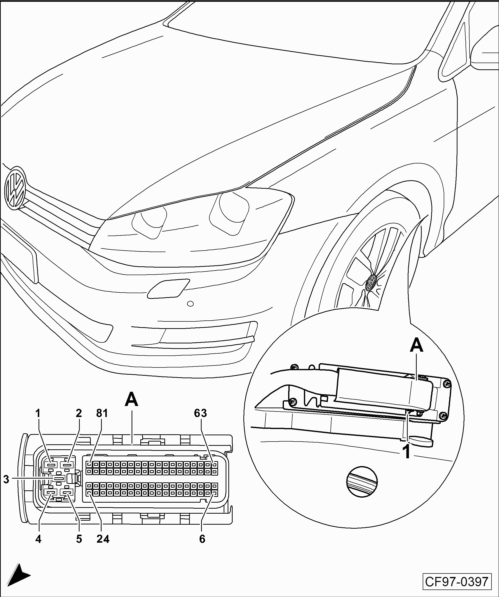

| 1 - | 6 档自动变速箱控制单元 -- |
| A - | 81 芯连接插头 -- |
|
 |

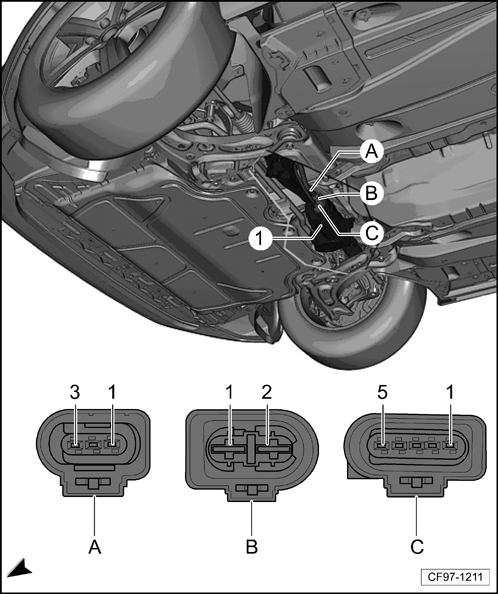

| 1 - | 转向辅助控制单元 -- |
| A - | 3 芯连接插头 -- |
| B - | 2 芯连接插头 -- |
| C - | 5 芯连接插头 -- |
|
 |

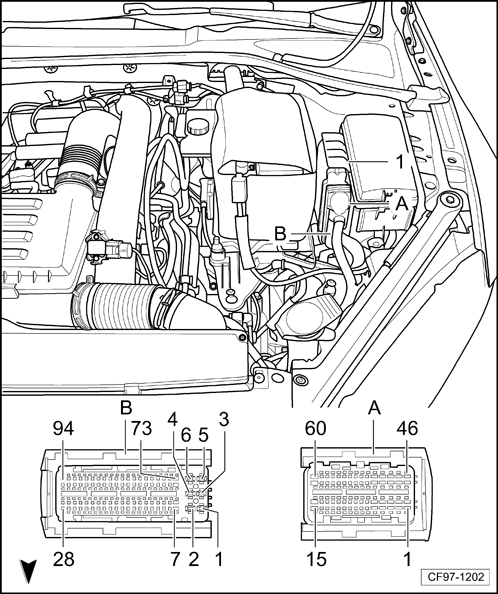

| 1 - | 发动机控制单元 -- |
| A - | 60芯连接插头 -- |
| B - | 94芯连接插头 -- |
提示
|
 |
| 1 - | 左侧气体放电灯泡控制单元 -- |
| A - | 4 芯连接插头 -- |
| B - | 4 芯连接插头 -- |
|
 |

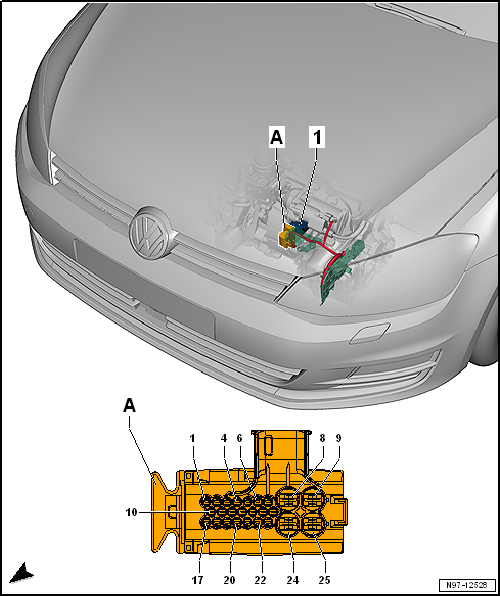

| 1 - | 双离合器变速箱机电控制单元 -- |
| A - | 25 芯连接插头 -- |
|
 |

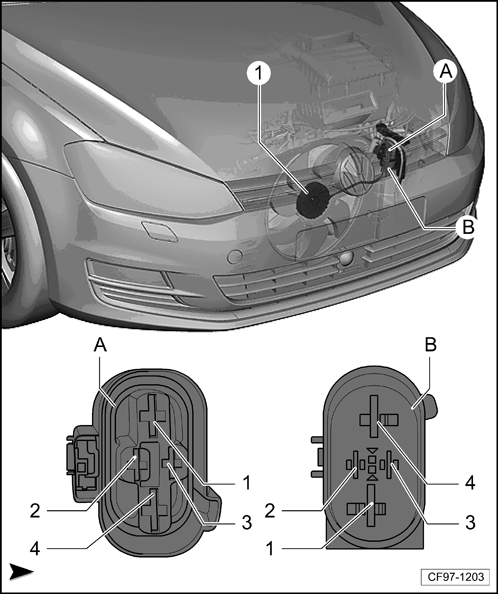

| 1 - | 散热器风扇 -- |
| A - | 4 芯连接插头 -- |
| B - | 4 芯连接插头 -- |
|
 |

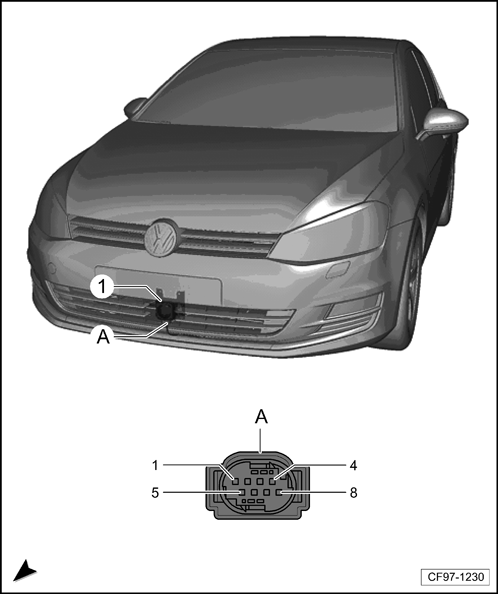

| 1 - | 车距控制装置控制单元 -- |
| A - | 8 芯连接插头 -- |
|
