| Golf SportsVan | 安装位置 | 编号 805 / 1 |
| 版本 12.2018 | ||

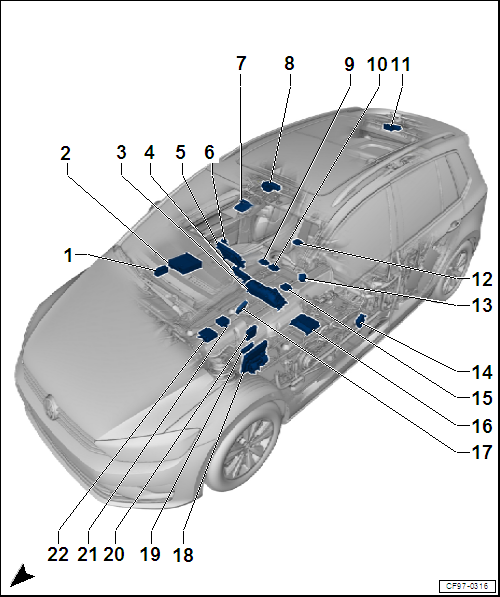

| 车辆中部的控制单元 |
| 控制单元一览 |
|
| 1 - | 新鲜空气鼓风机控制单元 -- |
| q | 安装位置 → 章节 |
| 2 - | 电子通讯信息设备 1 控制单元 -- |
| q | 插头分布 → 章节 |
| 3 - | 组合仪表中控制单元 -- |
| q | 安装位置 → 章节 |
| 4 - | 全自动空调控制单元 -- |
| q | 安装位置 → 章节 |
| 空调器控制单元 -- |
| q | 安装位置 → 章节 |
| 5 - | 前部信息显示和操作控制单元的显示单元 -- |
| q | 安装位置 → 章节 |
| 收音机 -- |
| q | 安装位置 → 章节 |
| 6 - | 副驾驶员侧车门控制单元 -- |
| q | 安装位置 → 章节 |
| 7 - | 驾驶员辅助系统前部摄像头 -- |
| q | 安装位置 → 章节 |
| 8 - | 滑动天窗控制单元 -- |
| q | 安装位置 → 章节 |
| 9 - | 换档杆 -- |
| q | 安装位置 → 章节 |
| 10 - | 电子转向柱锁止装置控制单元 -- |
| q | 安装位置 → 章节 |
| 11 - | 天窗卷帘控制单元 -- |
| q | 安装位置 → 章节 |
| 12 - | 燃油泵控制单元 -- |
| q | 安装位置 → 章节 |
| 13 - | 多功能方向盘控制单元 -- |
| q | 安装位置 → 章节 |
| 14 - | 驾驶员侧车门控制单元 -- |
| q | 安装位置 → 章节 |
| 15 - | 转向柱电子装置控制单元 -- |
| q | 安装位置 → 章节 |
| 16 - | 数字式音响套件控制单元 -- |
| q | 安装位置 → 章节 |
| 17 - | 进入和起动系统接口 -- |
| q | 安装位置 → 章节 |
| 18 - | 车载电网控制单元 -- |
| q | 安装位置 → 章节 |
| 19 - | 自动泊车辅助系统控制单元 -- |
| q | 安装位置 → 章节 |
| 驻车辅助控制单元 -- |
| q | 安装位置 → 章节 |
| 20 - | 数据总线诊断接口 -- |
| q | 安装位置 → 章节 |
| 21 - | 安全气囊控制单元 -- |
| q | 安装位置 → 章节 |
| 22 - | 带自动大灯和大灯照明距离调节控制单元 -- |
| q | 安装位置 → 章节 → 章节 |
|
 |

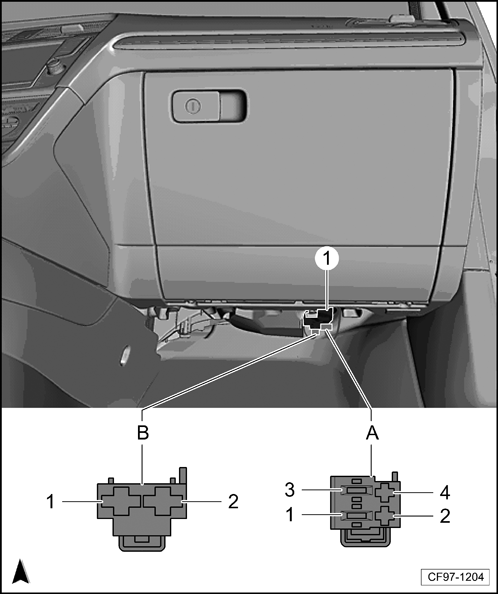

| 1 - | 新鲜空气鼓风机控制单元 -- |
| A - | 4 芯连接插头 -- |
| B - | 2 芯连接插头 -- |
|
提示
| 多位插头盒 F（插座： 9-18），由插头 G、H和 I 组成！ |
 |

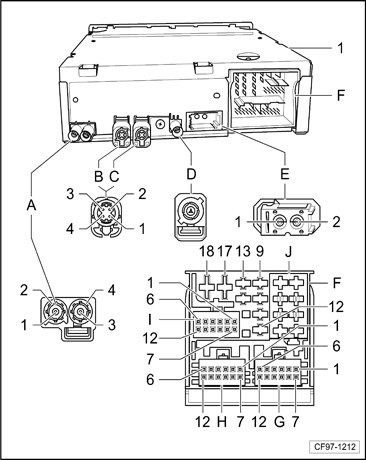

| 1 - | 电子通讯信息设备 1 控制单元 -- |
| A - | 2 芯连接插头 （白色） |
| q | 收音机天线 -- -- |
| B - | 4 芯连接插头 （粉红色） |
| q | 前部信息显示和操作单元的控制单元的显示单元 -- |
| C - | 4 芯连接插头 （黄色） |
| q | 外部多媒体设备接口 -- |
| D - | 1 芯连接插头 （蓝色） |
| q | GPS 天线 -- |
| E - | 2 芯连接插头 （黑色） |
| q | 数字式声音处理系统控制单元 -- |
| F - | 8 芯连接插头 -- |
| G - | 12 芯连接插头 -- |
| H - | 12 芯连接插头 -- |
| I - | 12 芯连接插头 -- |
提示
|
 |

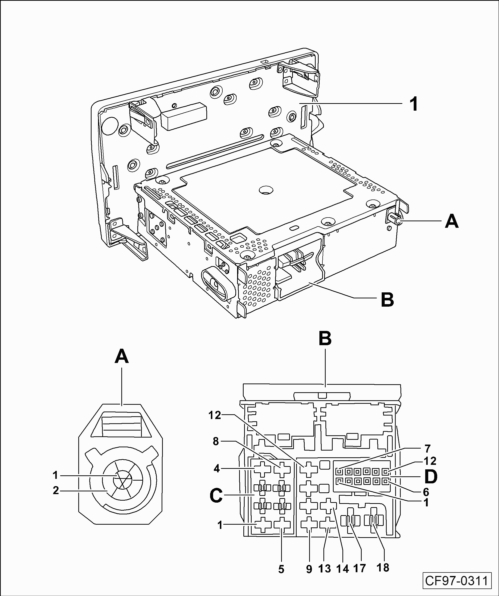

| 1 - | 收音机 -- |
| A - | 1 芯连接插头 |
| q | 收音机天线 -- |
| C - | 8 芯连接插头 -- |
| D - | 12 芯连接插头 -- |
|
 |

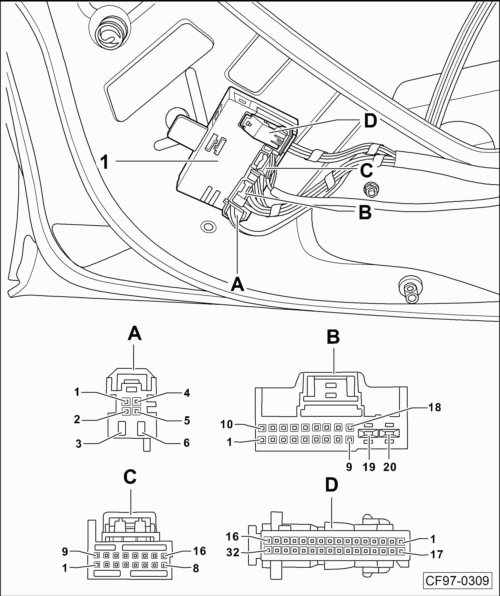

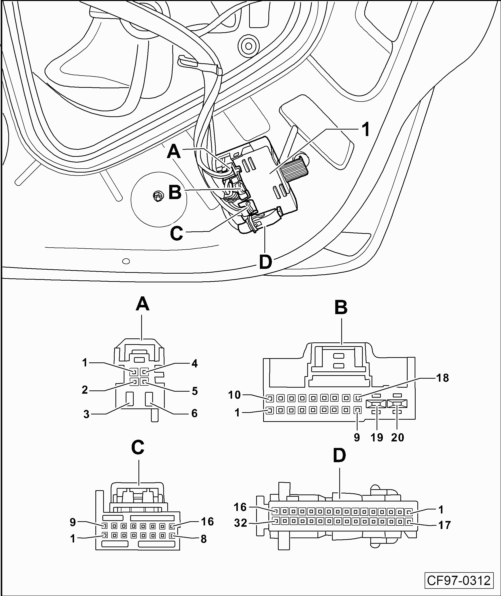

| 1 - | 副驾驶员侧车门控制单元 -- |
| A - | 6 芯连接插头 -- |
| B - | 20 芯连接插头 -- |
| C - | 16 芯连接插头 -- |
| D - | 32 芯连接插头 -- |
|
 |

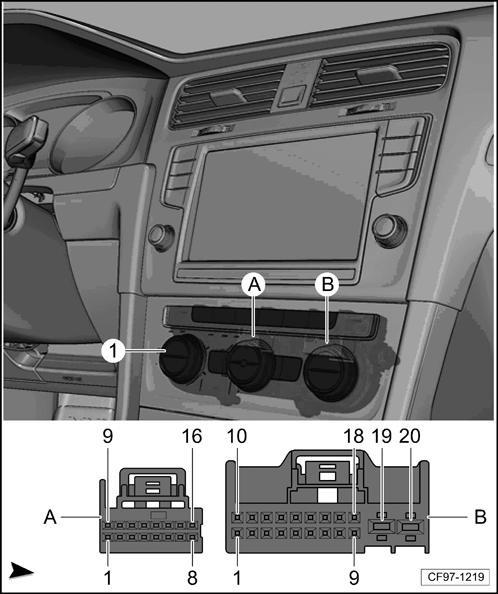

| 1 - | 空调器控制单元 -- |
| A - | 16 芯连接插头 -- |
| B - | 20 芯连接插头 -- |
|
 |

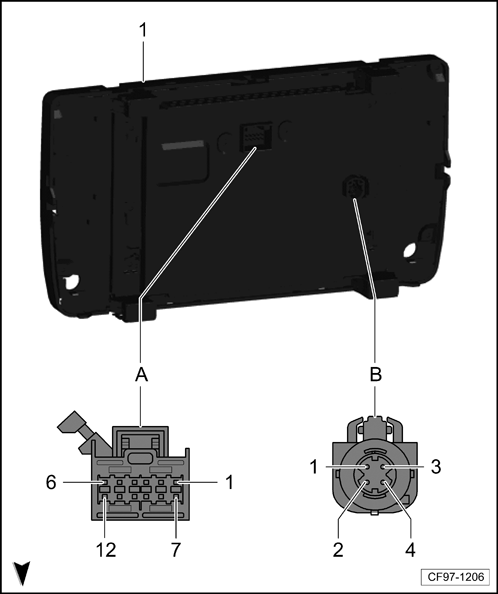

| 1 - | 前部信息显示和操作单元控制单元显示单元 -- |
| A - | 12 芯连接插头 -- |
| B - | T5 芯连接插头 -- |
| q | 电子通讯信息设备 1 控制单元 -- |
|
 |

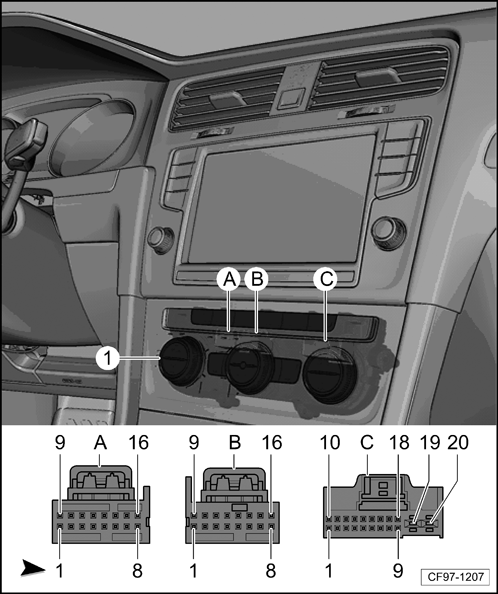

| 1 - | 全自动空调控制单元 -- |
| A - | 16 芯连接插头 -- |
| B - | 16 芯连接插头 -- |
| C - | 20 芯连接插头 -- |
|
 |

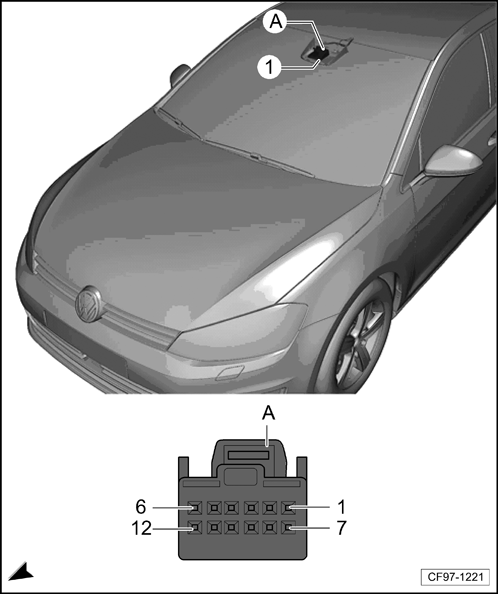

| 1 - | 驾驶员辅助系统前部摄像头 -- |
| A - | 12 芯连接插头 -- |
|
 |

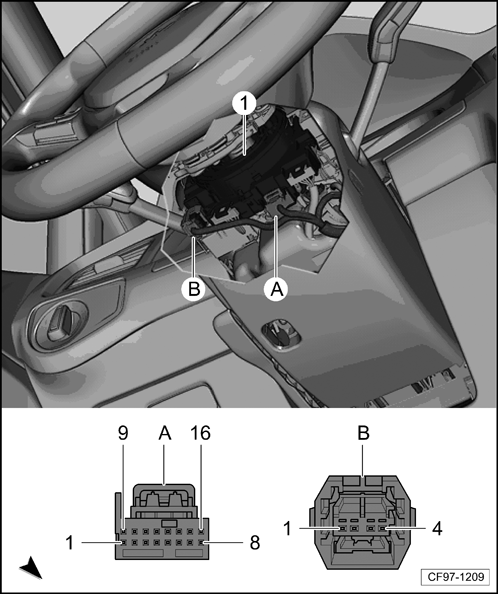

| 1 - | 转向柱电子装置控制单元 -- |
| A - | 16 芯连接插头 -- |
| B - | 4 芯连接插头 -- |
|
 |

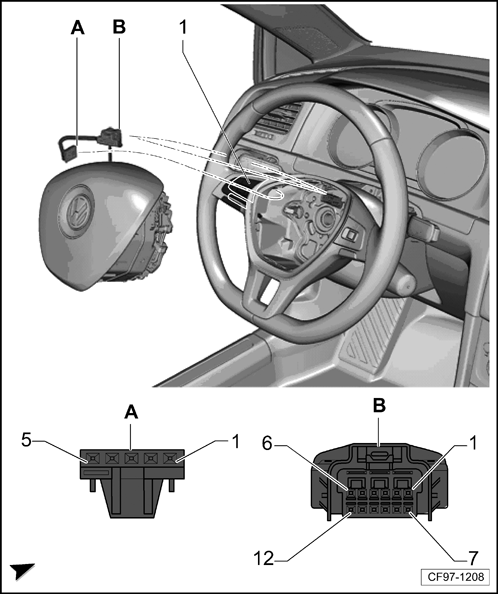

| 1 - | 多功能方向盘控制单元 -- |
| A - | 5 芯连接插头 -- |
| B - | 12 芯连接插头 -- |
|
 |

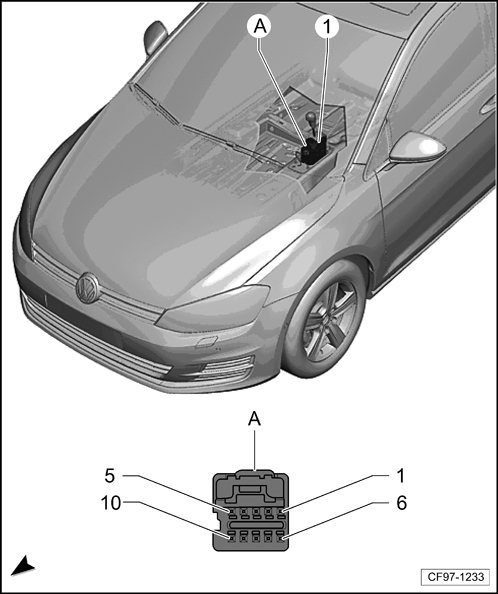

| 1 - | 换档杆 -- |
| A - | 10 芯连接插头 -- |
|
 |

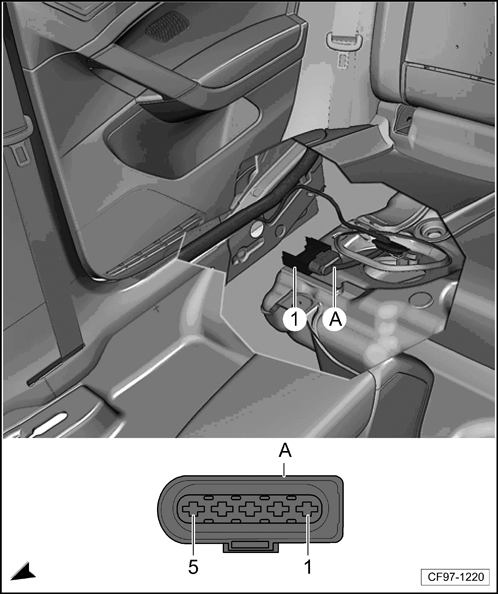

| 1 - | 燃油泵控制单元 -- |
| A - | 5 芯连接插头 -- |
|
 |
| 1 - | 滑动天窗控制单元 -- |
| A - | 10 芯连接插头 -- |
|
 |
| 1 - | 驾驶员侧车门控制单元 -- |
| A - | 6 芯连接插头 -- |
| B - | 20 芯连接插头 -- |
| C - | 16 芯连接插头 -- |
| D - | 32 芯连接插头 -- |
|
 |

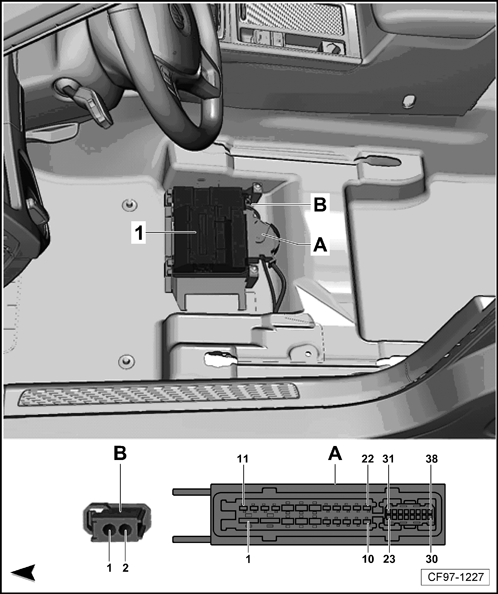

| A - | 数字式音响套件控制单元 -- |
| A - | 38 芯连接插头 T38b |
| B - | 2 芯连接插头 T2cx |
|
 |

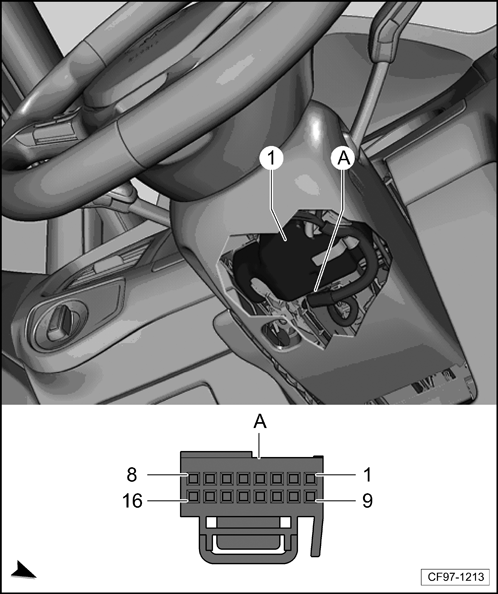

| 1 - | 电子转向柱锁止装置控制单元 -- |
| A - | 16 芯连接插头 -- |
|
 |

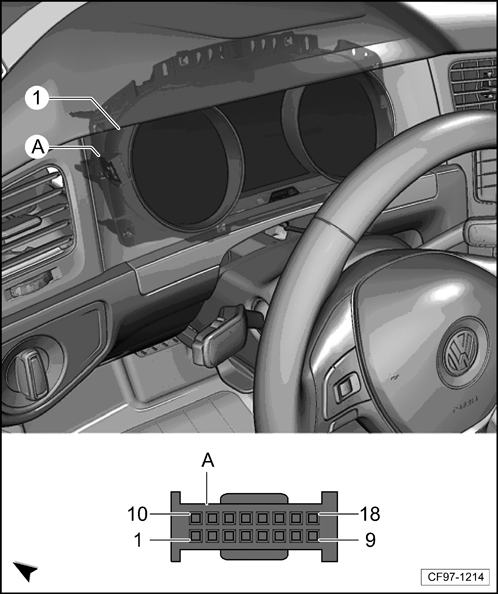

| 1 - | 组合仪表中的控制单元 -- |
| A - | 18 芯连接插头 -- |
|
 |

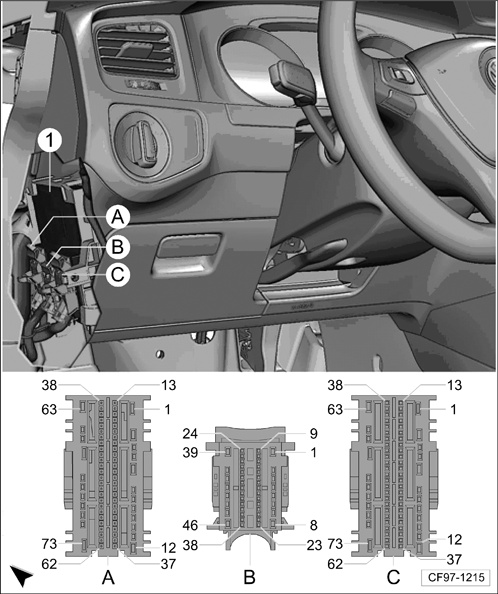

| 1 - | 车载电网控制单元 -- |
| A - | 73 芯连接插头 -- |
| B - | 46 芯连接插头 -- |
| C - | 73 芯连接插头 -- |
|
 |

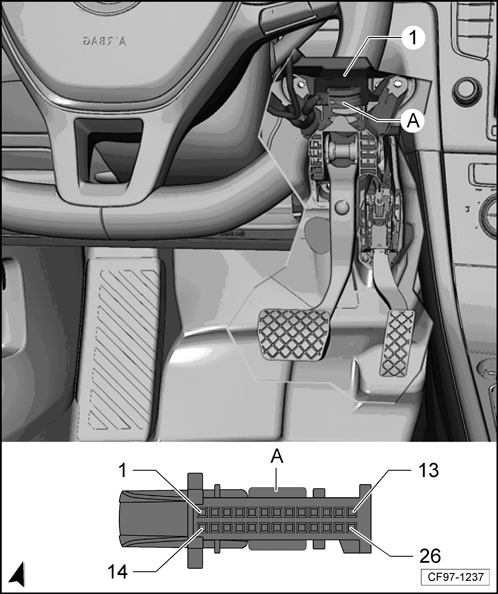

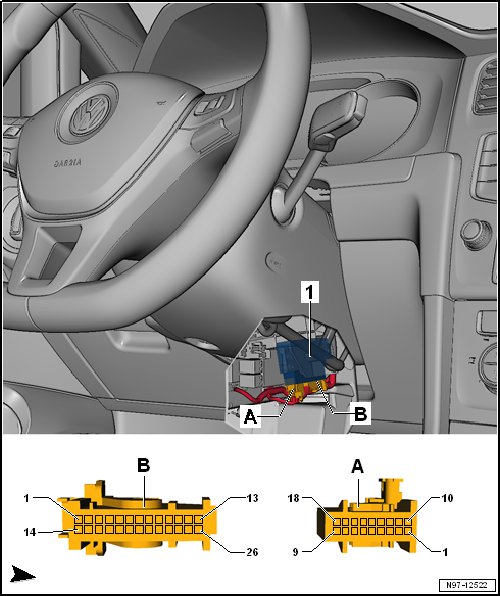

| 1 - | 驻车辅助控制单元 -- / 自动泊车辅助系统控制单元 -- |
| A - | 26 芯连接插头 -- |
| B - | 18 芯连接插头 -- |
|
 |
| 1 - | 驻车辅助控制单元 -- |
| A - | 16 芯连接插头 -- |
| B - | 12芯连接插头 -- |
|
 |

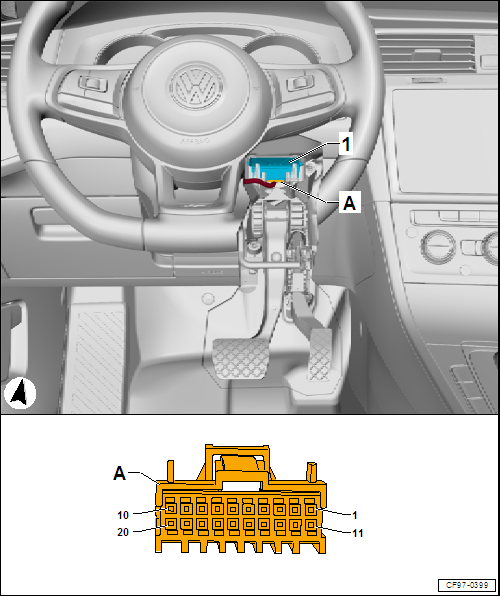

| 1 - | 数据总线诊断接口 -- |
| A - | 20 芯连接插头 -- |
|
 |

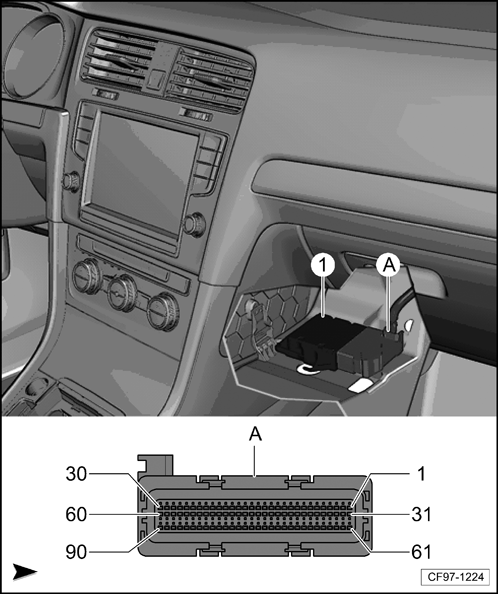

| 1 - | 安全气囊控制单元 -- |
| A - | 90 芯连接插头 -- |
|
 |
| 1 - | 带自动大灯和大灯照明距离调节控制单元 -- |
| A - | 26 芯连接插头 -- |
|
 |

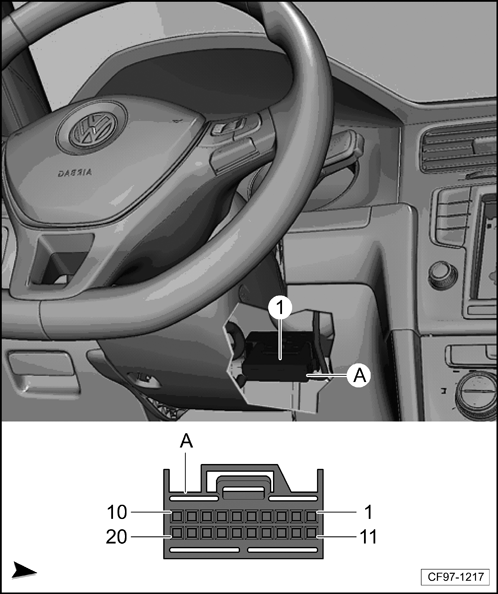

| 1 - | 带自动大灯和大灯照明距离调节控制单元 -- |
| A - | 20 芯连接插头 -- |
|
 |

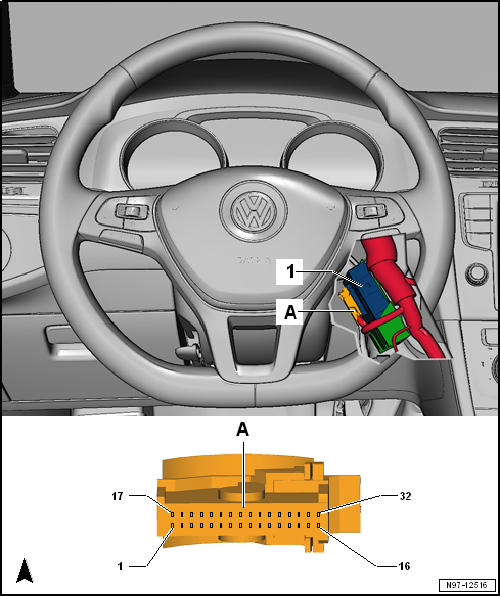

| 1 - | 进入和起动系统接口 -- |
| A - | 32 芯连接插头 -- |
|
 |

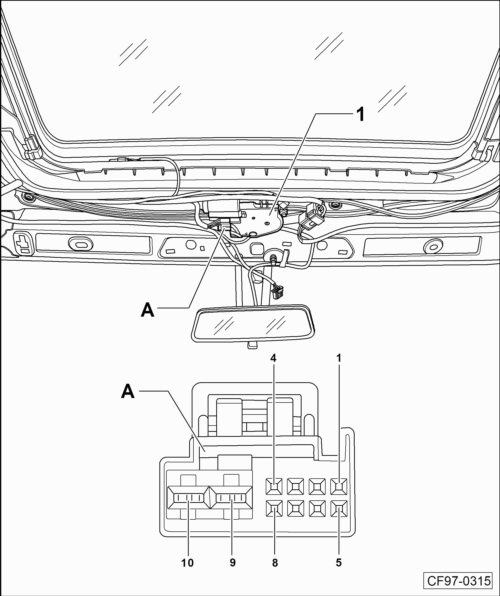

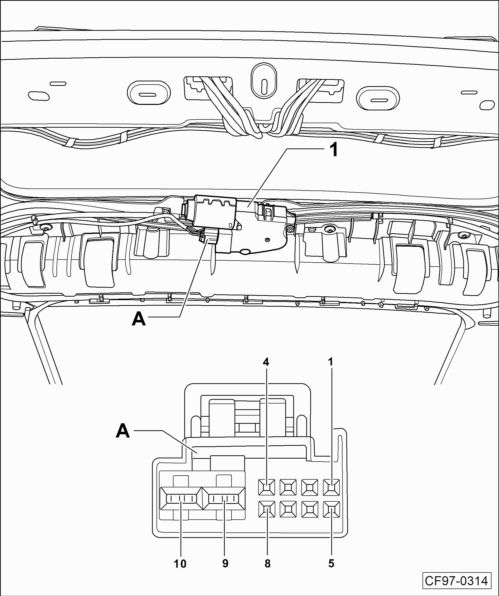

| 1 - | 天窗卷帘控制单元 -- |
| A - | 10芯连接插头 -- |
