| Golf SportsVan | 安装位置 | 编号 807 / 1 |
| 版本 12.2018 | ||
| 连接位置 |

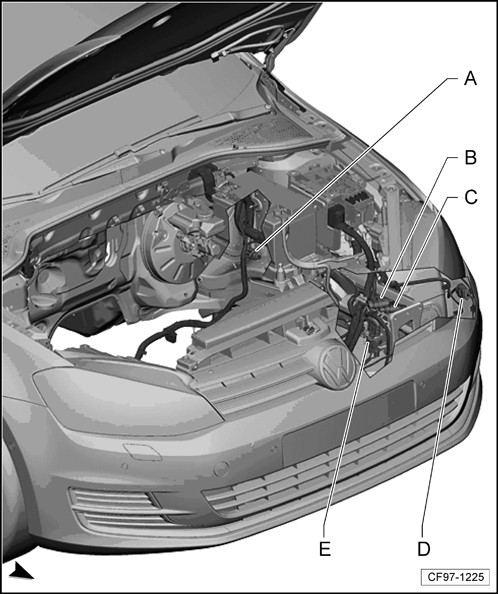

| 发动机舱内左侧连接位置 -- |
|
| A - | 6 芯插头连接 -- ，黑色 / 插头连接，6 芯 -- ，黑色 |
| B - | 14 芯插头连接 -- ，灰色 / 插头连接，14 芯 -- ，白色 |
| C - | 4 芯插头连接 -- ，黑色 / 插头连接，4 芯 -- ，黑色 |
| D - | 8 芯插头连接 -- ，黑色 / 插头连接，8 芯 -- ，黑色 |
| E - | 4 芯插头连接 -- ，黑色 / 插头连接，4 芯 -- ，黑色 |

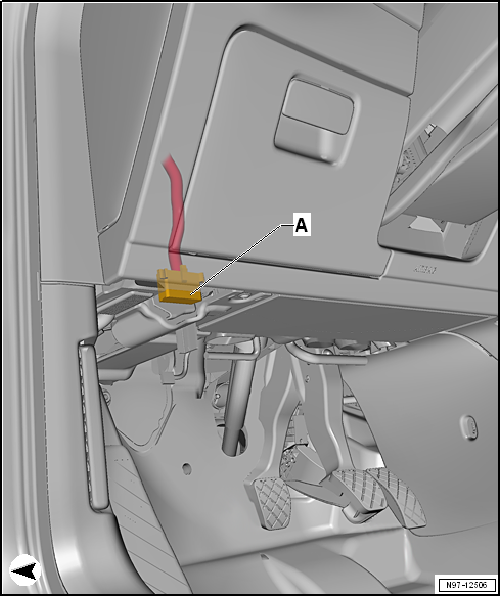

| 诊断接口 -- |
| 诊断接口 -- |
 |
| A - | 16 芯插头连接 -- ，黑色 |

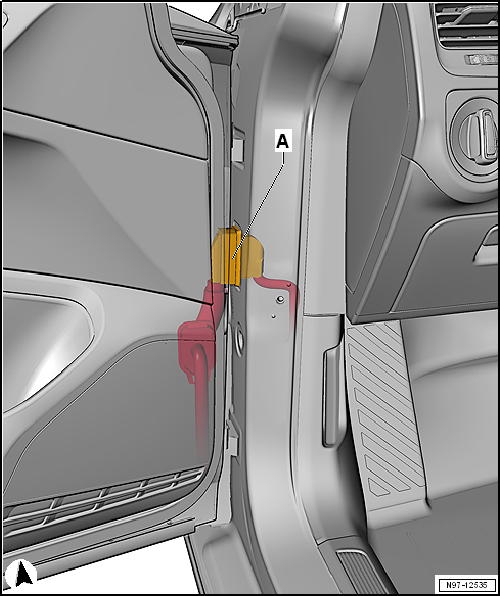

| 左前车门连接位置 -- |
 |
| A - | 27 芯插头连接 -- ，黑色 / 插头连接，27 芯 -- ，黑色 |

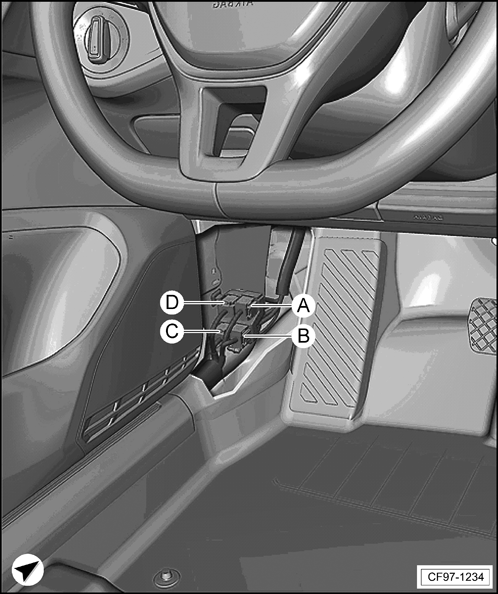

| 发动机舱内左下侧连接位置 -- |
 |
| A - | 17 芯插头连接 -- ，棕色 / 插头连接，17 芯 -- ，棕色 |
| B - | 17 芯插头连接 -- ，蓝色 / 插头连接，17 芯 -- ，蓝色 |
| C - | 17 芯插头连接 -- ，红色 / 插头连接，17 芯 -- ，红色 |
| D - | 17 芯插头连接 -- ，黑色 / 插头连接，17 芯 -- ，黑色 |

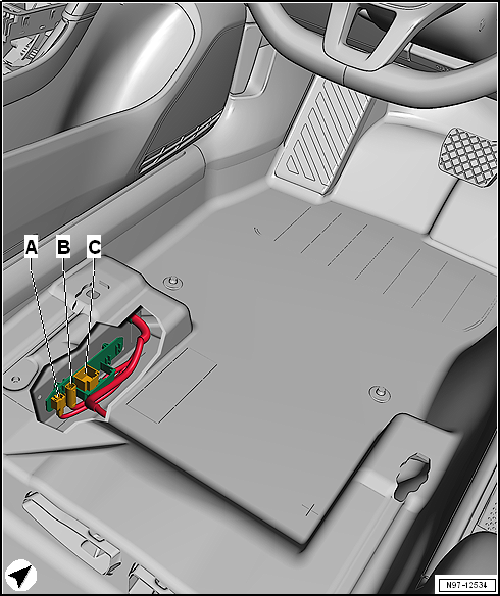

| 左前座椅连接位置 -- |
 |
| A - | 2 芯插头连接 -- ，黑色 / 插头连接,2 芯 -- ，黑色 |
| q | 依汽车装备而定 |
| B - | 3 芯插头连接 -- ，黄色 / 插头连接,3 芯 -- ，黄色 |
| C - | 10 芯插头连接 -- ，黑色 / 插头连接，10 芯 -- ，黑色 |

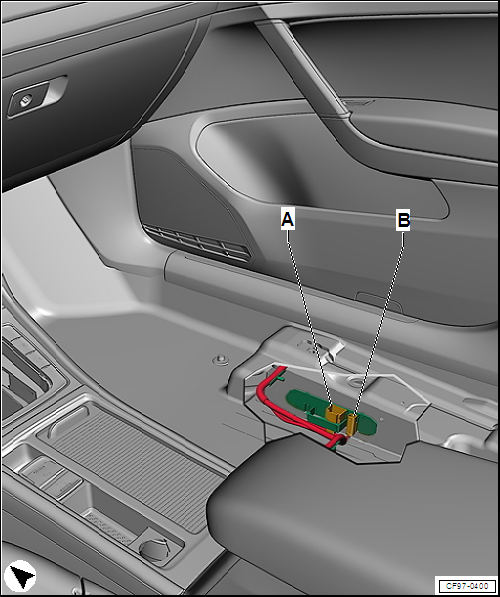

| 左前座椅连接位置 -- （自 2017 年 1 月起） |
 |
| A - | 3 芯插头连接 -- ，黄色 / 插头连接,3 芯 -- ，黄色 |
| B - | 17 芯插头连接 -- ，黑色 / 插头连接，17 芯 -- ，黑色 |
| 车顶连接位置 -- |

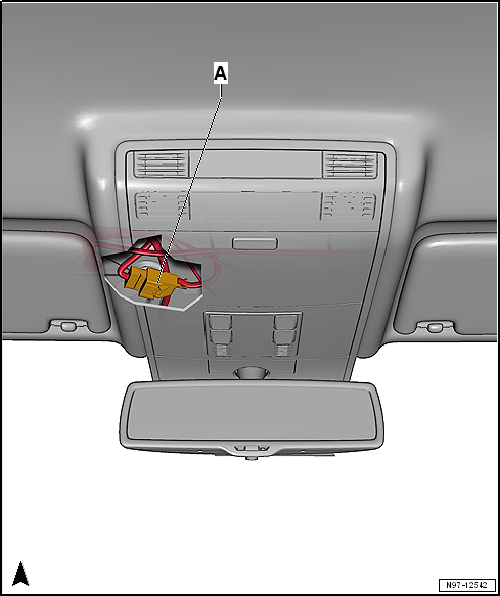

| 车顶连接位置 -- |
 |
| A - | 16 芯插头连接 -- / 插头连接，16 芯 -- |

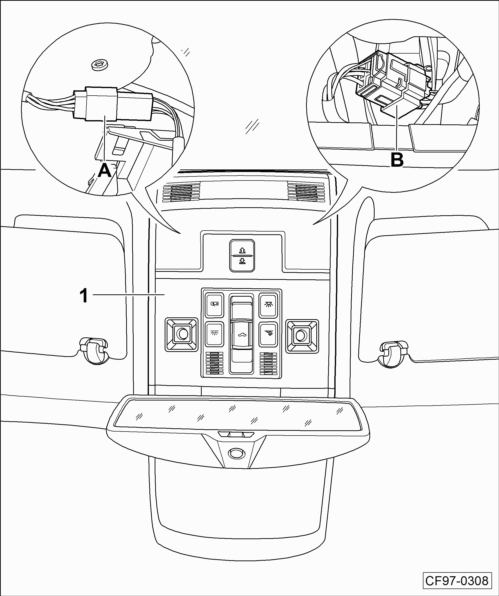

| 车顶连接 -- |
 |
| A - | 4芯插头连接 -- / 插头连接，4芯 -- |
| B - | 6芯插头连接 -- / 插头连接，6芯 -- |
| 右前车门连接位置 -- |
 |
| A - | 27 芯插头连接 -- ，黑色 / 插头连接，27 芯 -- ，黑色 |

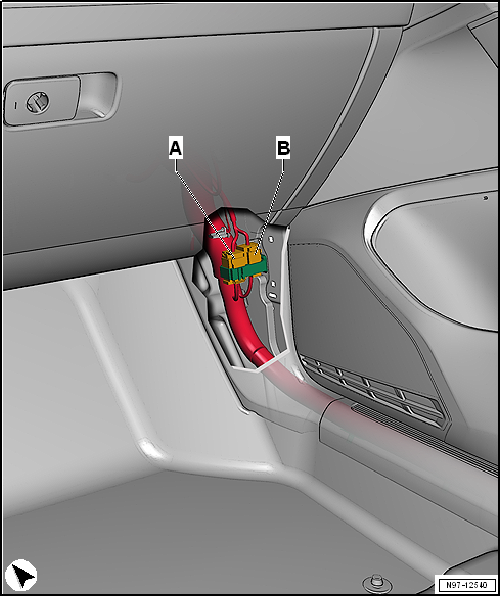

| 发动机舱内右下侧连接位置 -- |
 |
| A - | 17 芯插头连接 -- ，棕色 / 插头连接，17 芯 -- ，棕色 |
| B - | 17 芯插头连接 -- ，黑色 / 插头连接，17 芯 -- ，黑色 |

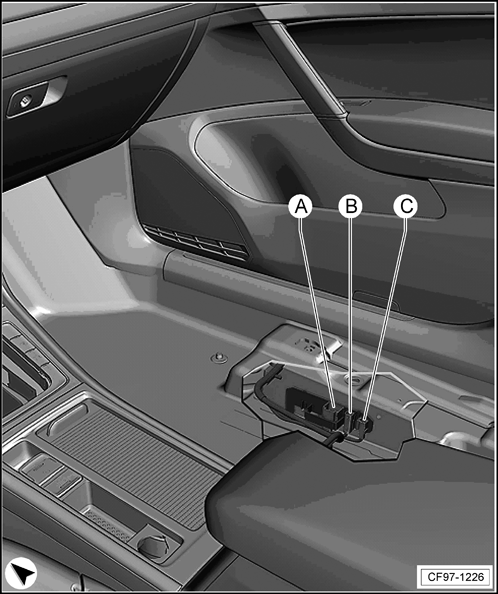

| 右前座椅连接位置 -- |
 |
| A - | 10 芯插头连接 -- ，黑色 / 插头连接，10 芯 -- ，黑色 |
| B - | 3 芯插头连接 -- ，黄色 / 插头连接，3 芯 -- ，黄色 |
| C - | 4 芯插头连接 -- ，黑色 / 插头连接，4 芯 -- ，黑色 |
| q | 依汽车装备而定 |
| 右前座椅连接位置 -- （自 2017 年 1 月起） |
 |
| A - | 17 芯插头连接 -- ，黑色 / 插头连接，17 芯 -- ，黑色 |
| B - | 3 芯插头连接 -- ，黄色 / 插头连接，3 芯 -- ，黄色 |

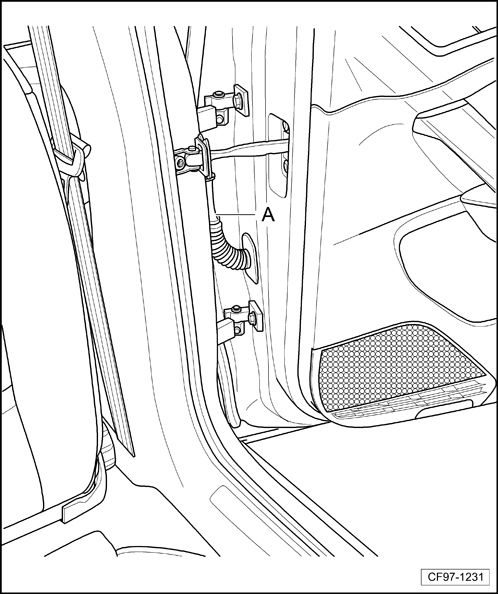

| 左后车门上的连接位置 -- |
 |
| A - | 19 芯插头连接 -- ，黑色 / 插头连接，19 芯 -- ，黑色 |

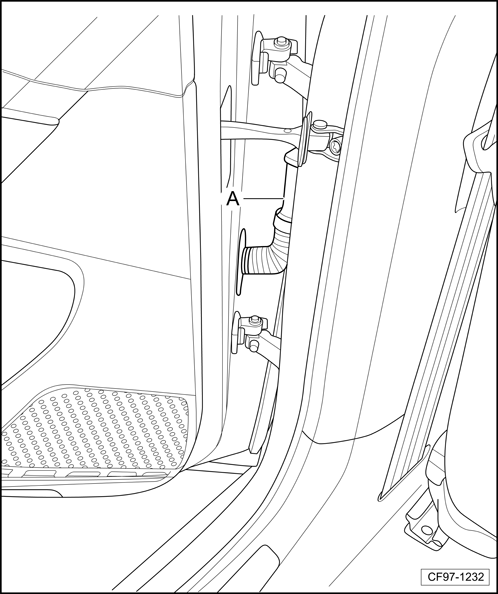

| 右后车门上的连接位置 -- |
 |
| A - | 19 芯插头连接 -- ，黑色 / 插头连接，19 芯 -- ，黑色 |
| 行李箱盖连接位置 -- |
 |
| A - | 10 芯插头连接 -- ，棕色 / 插头连接,10 芯 -- ，棕色 |
| B - | 10 芯插头连接 -- ，黑色 / 插头连接，10 芯 -- ，黑色 |

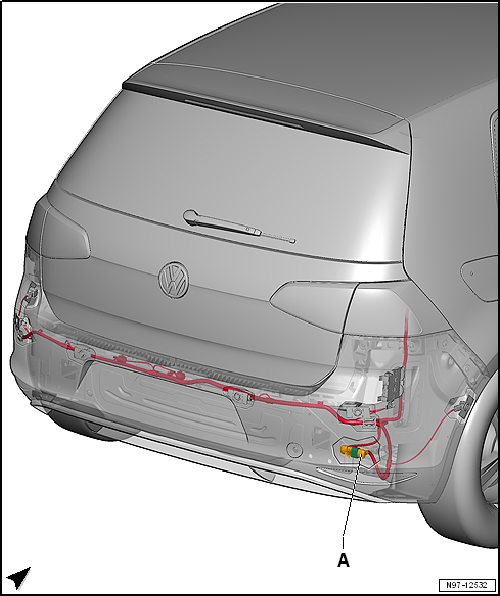

| 车尾空间右侧连接位置 -- |
 |
| A - | 10 芯插头连接 -- ，黑色 / 插头连接，10 芯 -- ，黑色 |
