D09 制动摩擦片的厚度，以及制动片的状况，前后制动器：检查
前盘式制动摩擦片：检查厚度 → Kapitel
后盘式制动摩擦片：检查厚度 → Kapitel
制动盘的状况：检查 → Kapitel
所需要的专用工具和维修设备

t  扭力扳手 -V.A.G 1332-
t  手电筒和镜子
前制动摩擦片：
–  为了更好地检查制动摩擦片的厚度，使用一面镜子，必要时拆卸没有安装制动摩擦片摩擦指示器一侧的车轮。
–  拉出车轮螺栓的盖子 → Kapitel。
–  标出车轮相对于制动盘的位置。
用随车工具包中的适配器来松开防盗车轮螺栓(如果有） → Kapitel。
–  拆卸车轮螺栓并拆卸车轮。
  W00-0428
–  测量内部和外部制动摩擦片的厚度。
a -  不包括制动底板的摩擦片厚度
磨损极限：2mm
制动摩擦片到达 2mm 的磨损极限（不包括底板），则必须更换（维修措施）。请告知客户！
hinweis  提示
在更换制动摩擦片时，要检查制动盘的磨损！必要时更换制动盘是一个维修措施。
–  检查制动盘的磨损：
操作步骤：
→ 修理组：46
。
–  根据标记的位置安装车轮。
–  以交叉的方式拧紧车轮螺栓到规定的拧紧力矩 → Kapitel。
–  完成工作后将适配器放到随车工具包中。
–  安装车轮螺栓盖罩。
后制动摩擦片
–  从轮辋的开口中探入手电筒进行照明。（因轮辋结构形式不同，必要时可拆下车轮进行检查）

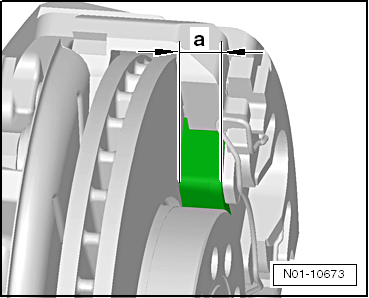

  N01-10673
–  目测检查外摩擦片的厚度。
–  使用手电筒照亮内摩擦片，可以使用镜子以便观察。
–  目测确定内摩擦片的厚度。
a -  不包括制动底板的厚度
磨损极限：2mm
制动摩擦片到达 2mm 的磨损极限（不包括底板），则必须更换（维修措施）。请告知客户！
hinweis  提示
在更换制动摩擦片时，要检查制动盘的磨损！必要时更换制动盘是一个维修措施。
–  检查制动盘的磨损：
步骤：
→ 修理组：46
。
制动盘的状况：检查
检查所有的制动盘是否有以下的损坏类型：
t  裂痕
t  划痕
t  锈蚀（无锈层）
t  磨损程度
t  制动盘边缘
hinweis  提示
如果制动盘有这些损坏类型请告知客户。更换制动盘是一个维修措施。
  N01-10674
