D20 空气滤清器：清洁壳体和更换滤芯
拆卸和安装空气滤清器滤芯，1.2/1.4 L TSI 发动机 → Kapitel。
拆卸和安装空气滤清器滤芯，1.6 L SRE 发动机 → Kapitel。
拆卸或安装空气滤清器滤芯，2.0L TSI 发动机 → Kapitel
所需要的专用工具和维修设备

t  弹簧夹箍钳 -VAS 5024A-
hinweis  提示
t  使用原装空气滤清器滤芯 → 电子配件目录（ETKA）。
t  在安装进气软管时只能使用无硅的润滑油脂。
t  在安装空气滤清器滤芯时，确保其正确的位于安装位置。
t  要安装的增压空气系统软管接头和软管必须无油脂。不要使用含硅的润滑剂。
t  使用一汽-大众公司许可的正确规格的软管夹（与原装相同） → 电子配件目录（ETKA）。
拆卸和安装空气滤清器滤芯，1.2/1.4 L TSI 发动机
拆卸
–  拆卸和安装发动机罩（如果有） → Kapitel
  W00-1179
–  将空气软管-2-从空气滤清器壳体-1-上部拔下。
–  松开软管夹-3-和-4-。
–  将空气滤清器壳体-1- 从球形销上拉出。
–  将空气软管/管路从空气滤清器壳体 -1-上部拔下。
–  从车上取下空气滤清器壳体-1-并转动 180°摆放在干净的抹布上。

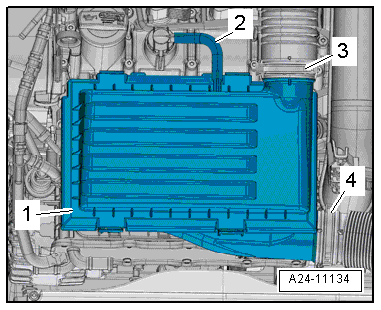

  A24-11134
–  旋出空气滤清器壳体底部的螺钉 -1-。
–  松开空气滤清器壳体的固定卡子 -箭头-（有断裂的可能）。
–  分离空气滤清器壳体并取下空气滤清器滤芯。
安装
–  检查空气滤清器壳体、排水管是否脏污，必要时清洁 → Kapitel。

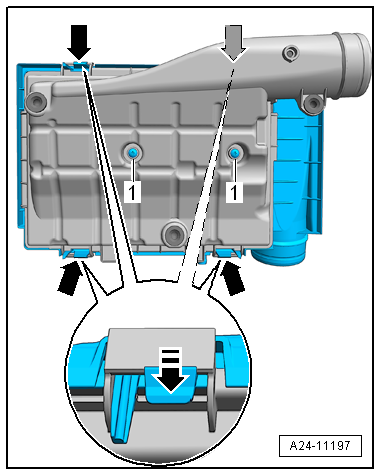

  A24-11197
–  将空气滤清器滤芯-3- 安装到空气滤清器壳体上部件 -4-的安装位置中。
–  将空气滤清器壳体下部件-2-安装到空气滤清器壳体上部件 -4-上并用螺钉 -1-紧固。
  A24-11196
–  将空气软管/管路安装到空气滤清器壳体 -1-上。
–  安装软管夹-3-和-4-。
–  将空气滤清器壳体-1-对准球形销并压入。
–  将空气软管-2-安装到空气滤清器壳体-1-上。
  A24-11134
拧紧力矩 Nm
固定螺钉 1.5

拆卸和安装空气滤清器滤芯，1.6 L SRE 发动机

–  旋出空气滤清器壳体上部的螺钉-箭头-。
–  沿-箭头 A-方向向上翻折空气滤清器壳体，并将空气滤清器壳体-1-放置一旁。
hinweis  提示
配备自动变速箱的汽车需要将真空管-2-从空气滤清器壳体上脱开。

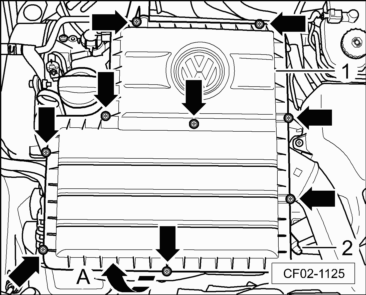

  CF02-1125
–  取出空气滤清器滤芯-1-。
hinweis  提示
请注意废弃处理规定！
–  清洁空气滤清器壳体。
安装
–  安装大体以倒序进行。同时注意以下事项。
–  检查空气滤清器壳体、排水管是否脏污，必要时清洁 → Kapitel

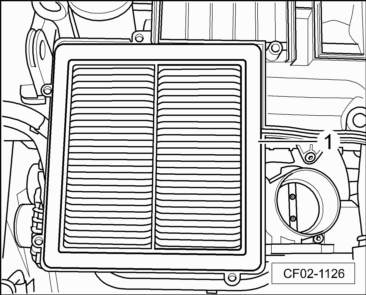

  CF02-1126
拧紧力矩 Nm
固定螺钉 2

拆卸或安装空气滤清器滤芯，2.0L TSI 发动机
拆卸

–  拔下空气滤清器上部件的真空软管-1-。
–  拧出空气滤清器上部件的紧固螺栓-箭头-，并向一侧抬起空气滤清器上部件和所有的空气导管。
–  取出空气滤清器滤芯-2-和防雪网-3-。
hinweis  提示
不是所有车辆都装有防雪网。
安装
–  检查壳体和排水口是否有污物，必要时进行清洁 → Kapitel。
  A24-11199
–  在空气滤清器下部件-14-中装入防雪网-13-。
–  将空气滤清器滤芯-12-对中装入空气滤清器下部件-14-中。
–  小心地将空气滤清器上部件-11-轻装到空气滤清器下部件-14-上，并用紧固螺栓-10-以合适的拧紧力矩拧紧。
hinweis  提示
可以忽略其余序号！

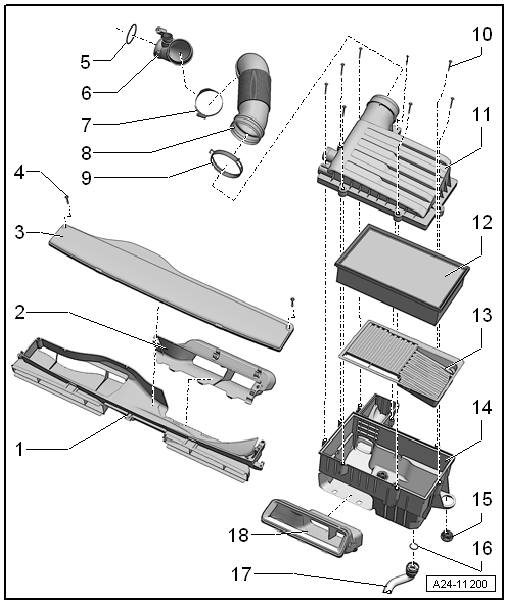

  A24-11200
拧紧力矩 Nm
紧固螺栓 1.5

清洁空气滤清器壳体
hinweis  提示
t  如果空气滤清器壳体和滤芯被污染或浸水，可导致所测量的空气质量值错误，这将导致功率不足（因为所计算的喷油量减少了）。
t  遵循废弃处理规定！
t  可单独计算工时。
–  检查进气管是否有盐渍、污物和树叶。
–  检查空气滤清器壳体下部的排水管是否被污染及阻塞。
–  必要时使用真空吸尘器去除空气滤清器上部和下部壳体中的盐渍、污物和树叶。
