D25 发动机机油：排空，更换机油滤清器和加注发动机机油
→ Kapitel „关于涡轮增压发动机的说明“
→ Kapitel „排空发动机机油和更换机油滤清器，1.4L TSI 96kW 发动机(CSTA/DBVA) / 1.4L TSI 110kW发动机(CSSA)“
→ Kapitel „排空发动机机油和更换机油滤清器，1.2L TSI 81kW 发动机(CYAA) / 1.6L SRE 81kW 发动机(CSRA)/ 1.2L TSI 85kW 发动机(DJNA)“
→ Kapitel „排空发动机油和更换机油滤清器，2.0L TSI 162kW 发动机(CHHB/CUGA)“
→ Kapitel „加注发动机机油“
所需要的专用工具和维修设备

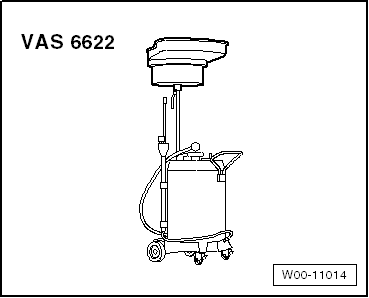

t  旧机油收集和排放设备 -VAS 6622-
t  机油擦抹布 -VAS 6204/1-
t  → 排气系统检查数据表
–  用旧机油收集和排放设备 -VAS 6622-抽出发动机机油。
hinweis  提示
遵循废弃处理规定。
关于涡轮增压发动机的说明
更换发动机机油和机油滤清器之后，在首次启动发动机时要注意：
t  如果组合仪表中的机油压力警告灯点亮，发动机只能在怠速下运转，不要提高转数。
t  只有在警告灯熄灭后才能达到机油压力，这时才可以提高发动机转速。
Vorsicht image   当心！
如果提高发动机转速，涡轮增压器可能发生故障或完全损坏。因涡轮增压器在非常高的转速下工作，如果润滑不足，轴承会在瞬间损坏。
如果涡轮增压器出现泄漏、振动或不正常的噪声，立即关闭发动机。
排空发动机机油和更换机油滤清器，1.4L TSI 96kW 发动机(CSTA/DBVA) / 1.4L TSI 110kW发动机(CSSA)
所需要的专用工具和维修设备
  W00-11014
t  机油滤油器工具 -VAS 3417-
t  机油滤清器扎带 -Hazet 2171-1-
  W00-0408
t  扭力扳手 -V.A.G 1331-
拆卸机油滤清器
–  拆卸发动机舱底部隔音垫 → Kapitel。
  W00-0427

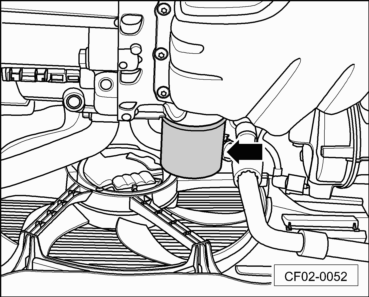

–  用机油滤清器扎带 -Hazet 2171-1- 或机油滤清器工具 -3417-松开机油滤清器 -箭头-并拆下。
hinweis  提示
t  不要立即拧下机油滤清器。
t  将收集容器放在机油滤清器下方。
t  将机油滤清器松开一个小缝隙，让机油滤清器中的机油尽可能流出。
  CF02-0052


安装机油滤清器
–  清洁发动机上的机油滤清器密封面。
–  给新机油滤清器的密封面上涂上一层薄薄的机油。
–  旋入机油滤清器-箭头-并拧紧到规定的拧紧力矩。

拧紧力矩 Nm
机油滤清器 20

在第一次更换机油时排空机油 → 车锚
在第一次更换机油后排空机油 → 车锚
在第一次更换机油时排空机油
1.针对初装放油螺栓为螺栓和垫片一体结构：

–  松开并取下带有密封环的放油螺栓-1-。
–  让机油排出。
hinweis  提示
t  放油螺栓-1-与放油螺栓-2-的规格不同 → ETKA（电子备件目录）。
t  遵循处置规定！
–  旋入新的带有密封环-2-的放油螺栓-3-，先用手拧紧然后再拧紧到规定的拧紧力矩。
  N01-11365
2.针对初装放油螺栓为螺栓和垫片可分离结构：
–  旋出发动机机油放油螺栓 -2-，并完全排放机油。
–  去除放油螺栓 -2- 上的密封垫片 -3-，更换成新密封垫片 -1-，并拧紧放油螺栓。
hinweis  提示
后续保养时只需要更换密封垫片即可，放油螺栓本身可以继续使用。
  N01-11366
在第一次更换机油后排空机油

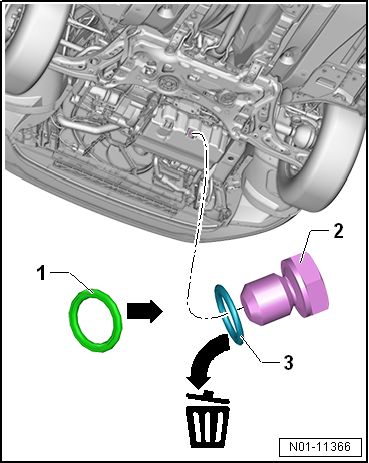

–  松开并取下机油放油螺栓-2-。
–  让机油排出。
–  取下密封环-3-。
hinweis  提示
在更换机油后可以重复使用机油放油螺栓。
hinweis  提示
遵循废弃处置规定！
–  将新的密封环-1-装入放油螺栓-2-上。
–  旋入带有新的密封环-1-的放油螺栓-2-，先用手拧紧然后再拧紧到规定的拧紧力矩。
–  安装发动机底部隔音垫 → Kapitel。
  N01-11366
拧紧力矩 Nm
放油螺栓 30

–  加注发动机机油 → Kapitel。
–  发动机机油加注量、规格 → Kapitel。
achtung image   注意！
t  不能超过规定的拧紧力矩。
t  拧紧力矩过大会导致放油塞附近的泄漏，甚至损坏。
排空发动机机油和更换机油滤清器，1.2L TSI 81kW 发动机(CYAA) / 1.6L SRE 81kW 发动机(CSRA)/ 1.2L TSI 85kW 发动机(DJNA)
所需要的专用工具和维修设备

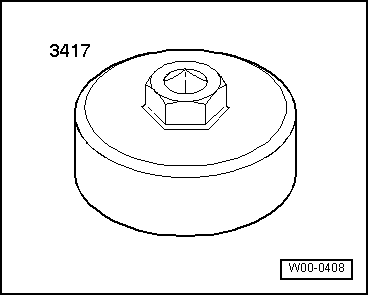

t  机油滤清器扳手 -VAS 3417-

t  机油滤清器扎带 -Hazet 2171-1-
  W00-0408
t  扭力扳手 -V.A.G 1331-
拆卸机油滤清器
–  拆卸发动机底部隔音垫 → Kapitel。
  W00-0427

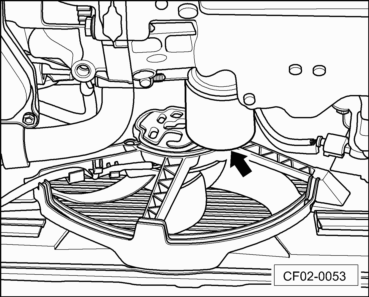

–  用机油滤清器扎带 -Hazet 2171-1- 或机油滤清器扳手 -VAS 3417-松开机油滤清器-箭头-并拆下。
hinweis  提示
t  不要立即拧下机油滤清器。
t  将收集容器放在机油滤清器下方。
t  将机油滤清器松开一个小缝隙，让机油滤清器中的机油尽可能流出。
安装机油滤清器
–  清洁发动机上的机油滤清器密封面。
–  给新机油滤清器密封件上涂上一层薄薄的机油。
–  旋入机油滤清器 -箭头-，并拧紧到规定的拧紧力矩。
  CF02-0053
拧紧力矩 Nm
机油滤清器 20

排空机油

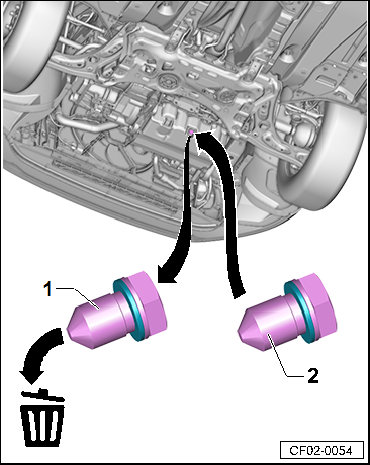

–  松开并取下带有密封环的放油螺栓 -1-。
–  让机油排出。
hinweis  提示
t  放油螺栓-1-与放油螺栓-2-的规格相同 → ETKA（电子备件目录）。
t  遵循废弃处理规定。
–  旋入新的带有密封环的放油螺栓-2-，先用手拧紧然后再拧紧到规定的拧紧力矩。
–  安装发动机底部隔音垫 → Kapitel。
  CF02-0054
拧紧力矩 Nm
放油螺栓 30

–  加注发动机机油 → Kapitel。
–  发动机机油加注量及规格 → Kapitel。
achtung image   注意！
t  不能超过规定的拧紧力矩。
t  拧紧力矩过大会导致放油塞附近的泄漏，甚至损坏。
排空发动机油和更换机油滤清器，2.0L TSI 162kW 发动机(CHHB/CUGA)
所需要的专用工具和维修设备
t  套管，开口宽度 32

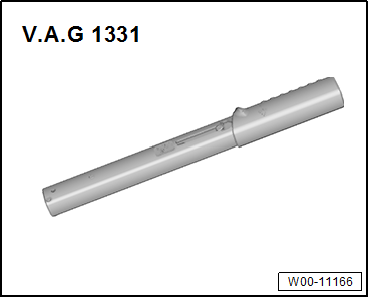

t  扭矩扳手 -V.A.G 1331-
t  吸油纸巾
拆卸机油滤清器
–  拆卸机发动机罩 → Kapitel。
  W00-11166

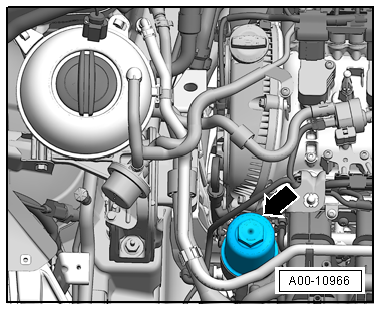

–  用开口宽度 32 的套管松开机油滤清器壳体-箭头-。
–  等待几分钟，以使发动机机油可以从机油滤清器壳体中回流到油底壳。
–  拆卸整个机油滤清器壳体-箭头-。
hinweis  提示
注意发动机机油不得滴到发动机上。必要时使用抹布清洁。
安装机油滤清器滤芯
  A00-10966

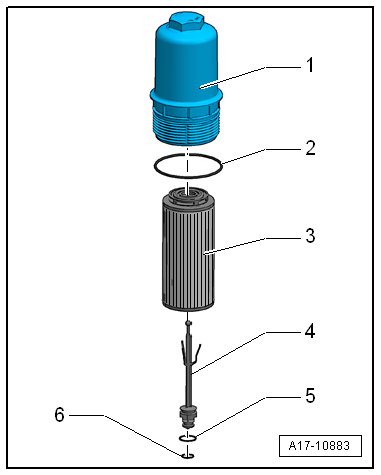

–  拔出滤清器元件-3-。
–  用发动机机油浸润机油滤清器壳体-1-上的 O 形环-2-并装入凹槽中。
–  更换滤清器元件-3-。
hinweis  提示
无须考虑元件-4-、-5-、-6-。
  A17-10883
–  用开口宽度 32 的套管以适当的拧紧力矩拧紧机油滤清器壳体-箭头-。
  A00-10966
拧紧力矩 Nm
机油滤清器 25

排空机油

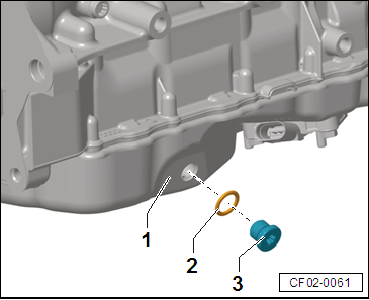

–  拧出油底壳上的放油螺栓-3-。
–  排放发动机油。
achtung image   注意！
t  如果排放发动机油，必须更换放油螺栓。从而避免发生泄漏。
t  请注意废弃处理规定！
t  注意密封垫圈有安装方向的要求，安装时环形接缝的一侧必须朝向油底壳。
  CF02-0061
–  更换放油螺栓以密封垫圈，用手将新的放油螺栓-3-和密封圈-2-一起拧紧。
–  检查密封垫圈与放油螺栓是否偏心，如有此情况应动手调整密封圈的位置，使其与放油螺栓对中，并用扭矩扳手拧紧至规定力矩。
  CF02-0061
拧紧力矩 Nm
放油螺栓 30

–  加注发动机机油 → Kapitel。
hinweis  提示
缓慢加注发动机机油！加注口直径较小且下方通道狭窄。因此机油下流速度非常缓慢！必要时可借助机油加注漏斗 -VAS 6842-添加发动机油。
–  发动机机油加注量及规格 → Kapitel。
achtung image   注意！
t  不得超过规定的拧紧力矩。
t  拧紧力矩过大会导致放油塞附近的泄漏，甚至损坏。
加注发动机机油
所需要的专用工具和维修设备

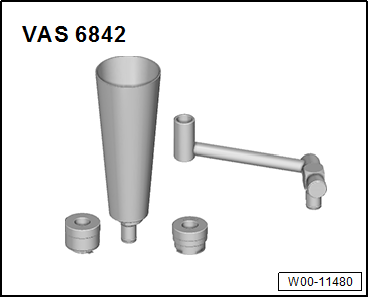

t  机油加注漏斗 -VAS 6842-
hinweis  提示
加注机油时应小心防止机油溅出；机油加注完毕后务必拧紧机油加注口盖，并清洁机油加注口及气缸盖罩周围的油渍，保证其清洁无油渍。
–  加注机油前，必要时浸润机油加注漏斗 -VAS 6842-的连接插头。
  W00-11480

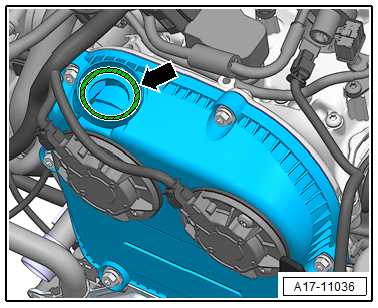

在将机油加注口盖旋入之前，用不起毛的抹布清洁机油加注口内部的密封面 -箭头- 。
添加发动机机油规格 → Kapitel
发动机油油位：检查 → Kapitel
  A17-11036
