D29 全景滑动/外翻式天窗和后部全景天窗：检测功能、清洁导轨并润滑、清洁导流板、检查天窗排水管的密封性和畅通性（GolfSportsVan 车型）
hinweis  提示
t  之前使用的固体润滑膏和新的专用润滑剂不得混合使用。
t  润滑油脂 → 配件电子目录(ETKA)。
t  对于使用润滑油脂的全景滑动天窗，必须先进行清洁然后才能使用新的专用润滑剂润滑。
所需要的专用工具和维修设备
t  干湿吸尘器
t  润滑油脂 → 电子配件目录（ETKA）
t  软刷
检测功能，清洁导轨并润滑
–  检测天窗系统是否损坏。
–  检测天窗系统的功能，即完全打开和关闭玻璃盖板和遮阳系统（滑动顶篷或卷帘）。
–  打开天窗系统并清除大块污物。

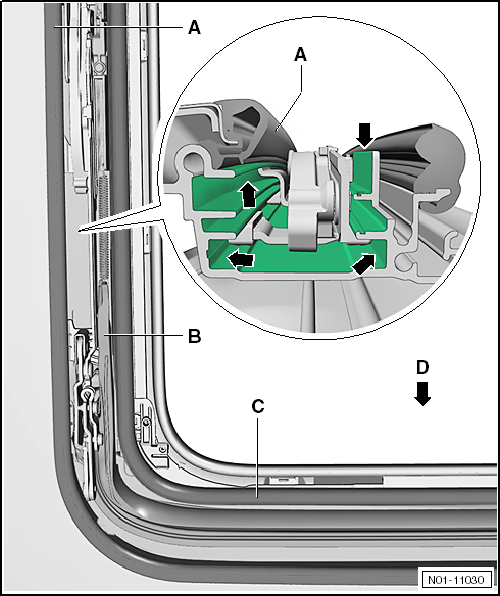

–  清洁导轨，外密封件下部-A-和-箭头-。
–  用一把刷子在整条导轨的滑动部分-箭头-涂敷薄薄一层固体润滑膏。
–  完成润滑后，开关一次全景滑动/外翻式天窗，接着清除多余的油脂。
-A-外侧密封件
-B-导流板
-C-内侧密封件
-D-箭头指向行驶方向
hinweis  提示
注意不要污染其它部件。
Vorsicht image   当心！
必须排除已确定的故障（维修措施）。
清洁导流板
hinweis  提示
只有带网的导流板需要。
  N01-11030

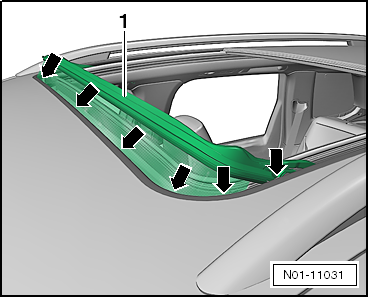

–  检查导流板-1-是否脏污。特别注意导流板的下部区域-箭头-是否堆积脏物。
–  例如用干湿吸尘器来清除污物。
hinweis  提示
t  用海绵和肥皂液去除粘在网上和导流板框上的昆虫和微粒。
t  肥皂水的混合比例：每升水中滴入 3 滴清洗剂。
Vorsicht image   当心！
不要使用普通的除虫器或者其他除虫剂，因为这些产品还未经测试也没有得到许可。
–  接着用吸尘器和合适的吸头吸掉松解的昆虫和微粒。
Vorsicht image   当心！
使用适用于导流板的喷嘴，以免损坏网！
在这个工作过程中注意，污物不得掉入车内。
  N01-11031

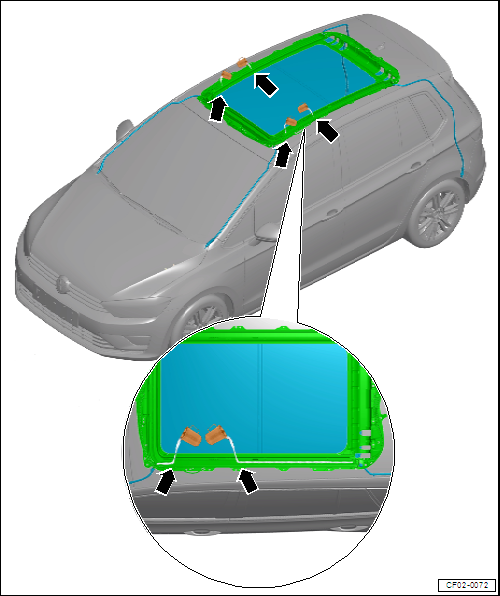

检查天窗排水管的密封性和畅通性
hinweis  提示
t  检查后部排水管时，应将车辆停放在坡面上，使水能顺利的流淌到后部排水管内。
t  在天窗顶部的四个角落注水时，注意不要将水溅洒到车内及天窗内侧，且不要大量注水以防水溢出天窗排水槽流到车内及天窗内侧。
CF02-0072
检查前部排水管
–  将车辆停放在水平面上，并打开天窗。
–  用一个约 500 毫升的容器（例如矿泉水瓶）装满水，缓慢地在天窗左前角和右前角的位置注入约 300 毫升的水。
–  观察水是否缓慢而顺畅地经排水管流出。
检查后部排水管
–  将车辆前方停在坡路上。
–  用一个约 500 毫升的容器（例如矿泉水瓶）装满水，缓慢地在靠近天窗左后角和右后角的位置注入约 300 毫升的水。
–  观察水是否缓慢而顺畅地经排水管流出。
l  如果水流可通过天窗排水管正常流出且排水槽内无积水，则天窗排水管的密封性与畅通性正常。
hinweis  提示
如果大量注水，车辆的四个轮罩板附近会有水渍流到地面上。
保养维护措施
l  如果天窗排水管没有水流出或流量偏小
–  清洁排水管
→ 修理组：60
。
l  如果清洁排水管后没有水流出
–  拆卸车顶饰板，观察排水管与天窗出水口之间是否断开或脱落
→ 修理组：70
。
–  如果排水管断开或脱落，连接排水管并再次检查排水管的密封性和畅通性。
–  完毕后，以倒序进行安装。
