D33 风窗玻璃刮水器/清洗装置和大灯清洗装置：功能检测
检查风窗玻璃清洗液 → 电子备件目录“ETKA”的防冻剂含量，加注清洗液 → Kapitel。
风窗玻璃刮水和清洗装置：检查喷嘴的喷射位置，必要时进行调整 → Kapitel。
大灯清洗装置：检查喷嘴的喷射位置 → Kapitel
风窗玻璃刮水片：检查限位位置 → Kapitel。
更换刮水器片 → Kapitel
检查清洗液的防冻剂含量，必要时加注清洗液
所需要的专用工具和维修设备

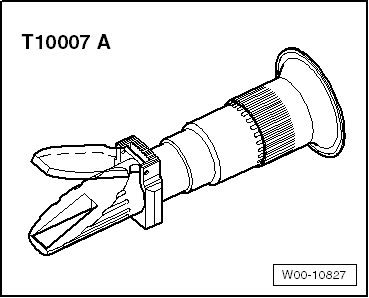

t  折射计 -T10007 A-
请从明暗分界线处读取下列检测项目的精确值，为了更好地分辨明暗分界线，请用吸管在折射计玻璃上滴一滴水，然后可以从 “水线”上清楚地看到明暗分界线。
–  使用折射计 -T10007 A-检查防冻添加剂的浓度。
  W00-10827

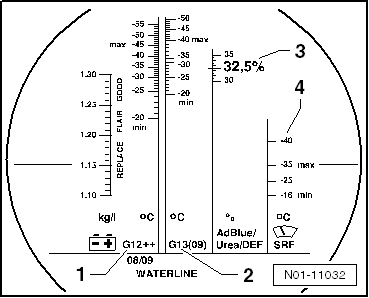

折射计的刻度 -4- 用于校准风窗玻璃清洗液。
  N01-11032
混合比：
防冻能力
至		 风窗玻璃清洗液
→ 电子备件目录“ETKA”		 纯水
-40 ℃ 1 份 0 份
-18 ℃ 1 份 1 份
-8 ℃ 1 份 2 份

添加清洗液：
风窗清洗装置储液罐必须加注满。
全年都只能给风窗玻璃刮水器和清洗装置加注风窗玻璃清洗液 → 电子备件目录“ETKA”。
hinweis  提示
t  风窗玻璃清洗液 → 电子备件目录“ETKA”能够防止喷嘴、储液罐和连接软管结冰。
t  对所有使用扇形喷嘴的车辆，在储液罐内必须加注风窗玻璃清洗液 → 电子备件目录“ETKA”，这种清洗液在冰点以下的粘度较低。否则复杂的喷嘴系统会被结晶的清洗液阻塞，影响到喷嘴的喷射形状。风窗玻璃清洗液 → 电子备件目录“ETKA” 能够保证扇形喷嘴在低温时的功能。
t  在温暖的季节也要加注风窗玻璃清洗液 → 电子备件目录“ETKA”。强力的清洁能力能够去除玻璃上的蜡类和油脂残余物。
t  必须保证清洗系统的防冻能力至少为 -25 ℃（在严寒地带为 -35℃）。
风窗玻璃刮水器和清洗装置：检测喷嘴调节情况，必要时进行调整
所需要的专用工具和维修设备

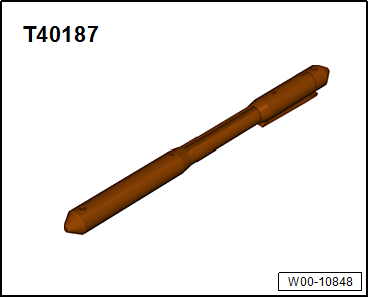

t  调整工具 -T40187-
t  调整工具 -T10127-
hinweis  提示
如果由于喷嘴堵塞而导致喷射不均匀，则必须拆下喷嘴并用水冲洗，冲洗的方向与喷嘴喷射方向相反。然后，可以用压缩空气沿着与喷射的相反方向吹洗喷嘴，不得使用其它物品清洗喷嘴！
  W00-10848

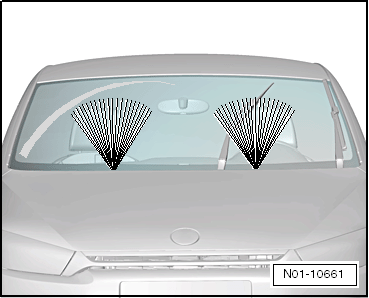

风窗喷嘴设定：
清洗喷嘴是设定好的。但是可以进行高度调整。
  N01-10661

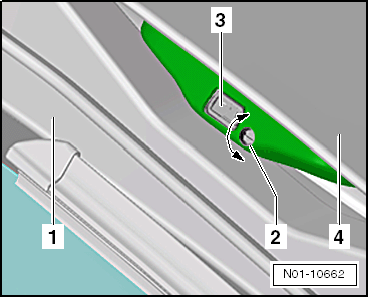

–  如果两个喷射区域高度不一致，按照下面的说明调整：
1 -  前风窗玻璃前的导流板
2 -  喷嘴调节器
3 -  扇形喷嘴
4 -  发动机舱盖
–  用一把合适的螺丝刀转动喷嘴调节器 -2-以调整喷嘴 -3-。
t  “顺时针方向”调节时喷射方向变低。
t  “逆时针方向”调节时喷射方向升高。

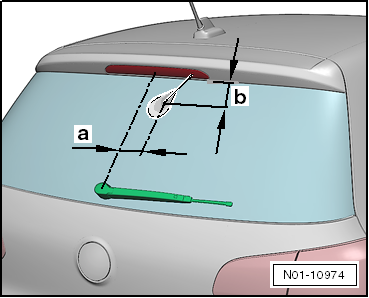

后窗喷嘴设定：
  N01-10662
–  使用调整工具 -T10127-或-T40187- 调整喷嘴使得喷射的水流达到后窗玻璃的上部三分之一区域。
a -  约 115mm
b -  约 54mm
hinweis  提示
Golf GTI 的喷嘴不能调整。

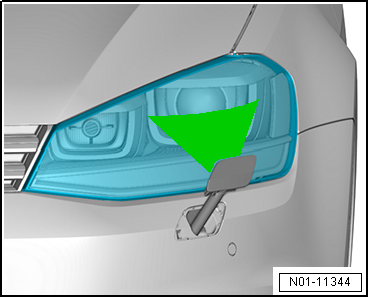

大灯清洗系统：检查喷嘴设定
Vorsicht image   当心！
不能调整。
检查喷嘴设定。
–  开启大灯灯光。
  N01-10974
–  操作风窗清洗系统。
将风窗刮水器杆保持在“刮水位置”至少 1.5 秒钟，大灯清洗系统工作。
清洗区域必须位于大灯的中部。
如果喷射形式与额定值不一致，进行维修。
风窗刮水器刮片：检查停止位置
步骤：
→ 修理组：92
更换刮水器片
  N01-11344

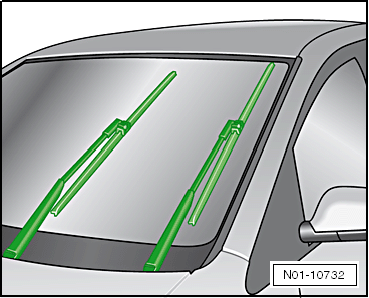

–  在发动机舱盖关闭的情况下短暂接通点火开关并关闭。
–  在发动机熄火的情况下在 10 秒钟内向下拨动刮水器拨杆。
刮水器移动到维护位置。
–  将刮水器臂向外拉出。
  N01-10732

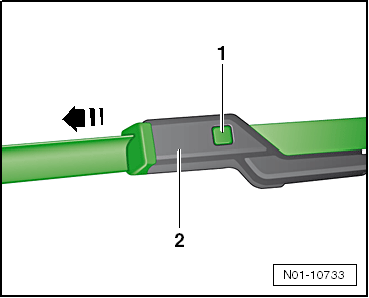

–  按压解锁装置-1-，并将刮水片沿-箭头-方向从刮水臂-2-上拉出。
–  将刮水片插入刮水臂内，直至听到啮合的声音。
Vorsicht image   当心！
不要接触刮水器片以免损坏。
–  小心地将刮水器臂放回到风窗玻璃上。
–  将前风窗玻璃刮水器再次运行到终端位置：打开点火开关并短时操作刮水器操纵杆，再次关闭点火开关。
  N01-10733
