D34 大灯调节：检查卤素灯
hinweis  提示
t  已取消辅助配重。
t  因此，在大灯调整装置上使用的是可变倾斜度调节方式。
t  保养表的车型特定保养列表中还会显示调节值。
t  大灯调节费用需另外结算。
检查和调整条件。 → Kapitel
检测大灯的调节(ECE)。 → Kapitel
调整卤素大灯。 → Kapitel
检测和调节条件
l  胎压正常。
l  不得损坏或弄脏防尘盖。
l  反光罩和白炽灯泡正常
l  车辆必须滑行几米，或者前后部多次弹跳，以使弹簧下沉。
l  汽车和大灯调节装置必须处于平面上。
l  必须对齐汽车和大灯调整装置。
l  必须调节倾斜度。
l  遵守 → 大灯调节装置使用说明书。
检查大灯的调节（ECE）
所需要的专用工具和维修设备
t  大灯调节装置 -VAS 5046 A-
t  大灯调节装置 -VAS 5047 A-
t  大灯调节装置 -VAS 621 001-
hinweis  提示
某些市场的卤素大灯不配备大灯照明距离手动调节装置。
–  设定为最大级别，以便检测大灯上下调节装置，同时观察大灯光线。
–  如果有用于大灯照明距离调节的调节轮，则把该调节轮调整到 0 位置。
根据燃油箱里的油位在大灯调整装置上调节倾斜度。

ECE 卤素大灯的倾斜度
燃油存量指示器的
液位		 倾斜度
0 至 1/2 1,2 %
1/2 至 1 1,0 %

检测下列各项：

–  在近光灯打开时，水平的明暗分界线是否与检测面的分隔线 -1- 重合
–  明暗分界线的左侧水平部分与右侧上升部分之间的转折点 -2- 是否穿过垂直线的中心标记 -3-。光束中心必须落在垂直线的右侧。
hinweis  提示
按照规定调整近光灯后，远光灯的光束中心必须位于中心标记 -3- 上。
调整卤素大灯（2017 年 11 月之前的车型）
  N01-11231
Golf A7 卤素大灯一览：
1 -  左侧日间行车灯灯泡 -L174- 或右侧日间行车灯灯泡 -L175-以及左侧远光灯灯泡 -M30- 或右侧远光灯灯泡 -M32- 或左侧驻车示宽灯灯泡 -M1-、右侧驻车示宽灯灯泡 -M3-
2 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
3 -  左近光灯灯泡 -M29-或右近光灯灯泡 -M31-

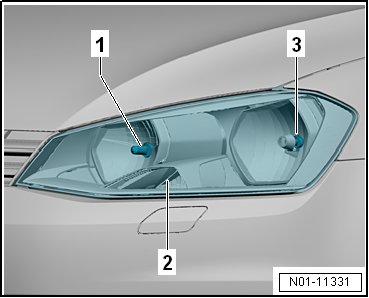

  N01-11331
Golf Sportsvan 卤素大灯一览：
1 -  左侧日间行车灯灯泡 -L174- 或右侧日间行车灯灯泡 -L175-以及左侧远光灯灯泡 -M30- 或右侧远光灯灯泡 -M32- 或左侧驻车示宽灯灯泡 -M1-、右侧驻车示宽灯灯泡 -M3-
2 -  左近光灯灯泡 -M29-或右近光灯灯泡 -M31-
3 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
hinweis  提示
大灯调节费用需另外结算。
调整左侧大灯：

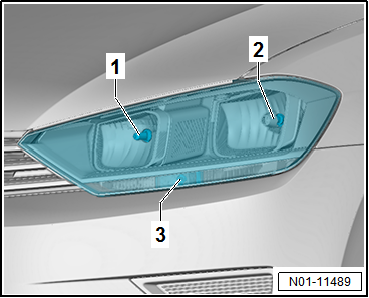

  N01-11489
右大灯的调节螺栓呈镜面对称分布。
t  用于近光灯明暗界线高度调整的调节螺栓（内六角）-1-。
t  用于近光灯明暗界线左右调整的调节螺栓（内六角）-2-。
–  首先旋转用于明暗分界线高度调节的调节螺栓-1-。
–  然后必须检查左右调节，必要时通过调节螺栓 -2-进行校正。
调整卤素大灯（仅用于 2017 年 11 月之后的车型）
hinweis  提示
大灯调节费用需另外结算。
调整左侧大灯

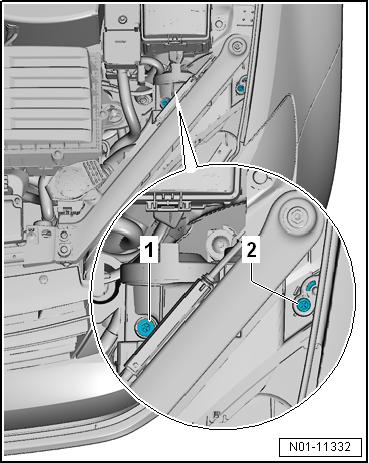

  N01-11332
右大灯的调节螺栓呈镜面对称分布。
t  近光灯的明暗分界线侧面调节螺栓-1-（内六角）。
t  用于近光灯明暗分界线高度调节的调节螺栓（内六角）-2-。
–  首先旋转用于明暗分界线高度调节的调节螺栓-2-。
–  然后必须检查左右调节，必要时通过调节螺栓-1-进行校正。

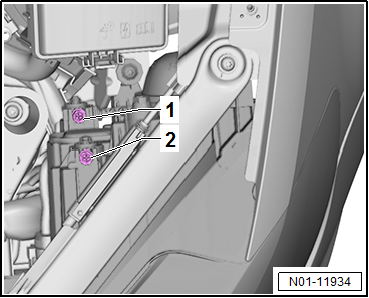

  N01-11934
