D35 大灯调节：检查未配备 DLA 的气体放电灯（2017 年 11 月之前的车型）
hinweis  提示
t  取消了附加重量的使用。
t  为此大灯调节装置使用了改良型倾斜尺寸调节装置。
t  保养表的车型特定保养列表中还会显示调节值。
t  大灯调节费用需另外结算。
检测和调整条件 → Kapitel
检查大灯调节情况 (ECE) → Kapitel
不带远光灯动态调节装置“动态车灯辅助系统”的气体放电大灯：调整 → Kapitel
检查和调整条件
l  胎压正常。
l  大灯玻璃不得损坏或脏污
l  反光罩和灯具正常
l  大灯照明距离调节装置的初始化阶段必须结束。1)
l  车辆必须滑行几米，或者前后部多次弹跳，以使弹簧下沉。
l  汽车和大灯调节装置必须处于平面上。
l  必须校准汽车或大灯调节装置。
l  必须调节倾斜度。
l  必须清除故障存储器。
l  大灯调整装置（如有）必须已处于正确的调节模式。
l  遵守 → 大灯调整装置操作说明书。
1)在初始化阶段，大灯照明距离调节装置的步进电机必须沿调暗方向进行参照运行。在汽车发动机起动后或在接线端15 接通后会初始化大灯照明距离调节装置。
检查大灯的调节（ECE）
所需要的专用工具和维修设备
t  大灯调节装置 -VAS 5046 A-
t  大灯调节装置 -VAS 5047 A-
t  大灯调节装置 -VAS 621 001-
t  车辆故障诊断仪
根据燃油箱油位调整大灯调节装置的倾斜尺寸。

ECE 气体放电大灯、LED 大灯和 DLA 大灯的倾斜尺寸
燃油存量指示器的
液位		 倾斜度
0 至 1/2 1.0 %
1/2 至 1 1.0 %

近光灯的检测图
检测下列各项：

–  当近光灯已开启时，最深的水平明暗分界线必须与检测面的分隔线-1-接触。
–  明暗分界处的左侧水平部分和右侧上升部分之间的转折点 -2- 必须穿过垂直线的中心标记。
hinweis  提示
为了简化转折点-2-的确定，请盖住大灯的左半部分（沿行驶方向来看），然后再露出，交替进行多次。紧接着再次检测近光灯。
不带远光灯动态调节装置“动态车灯辅助系统”的气体放电大灯：调整
  N01-11245
不带远光灯动态调节装置“动态车灯辅助系统”的气体放电大灯一览，GolfA7
1 -  左侧日间行车灯灯泡 -L174- 或右侧日间行车灯灯泡 -L175-
2 -  左转向灯灯泡 - L148-或右转向灯灯泡 - L149-
3 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
4 -  左侧气体放电灯泡 -L13-或右侧气体放电灯泡 -L14-

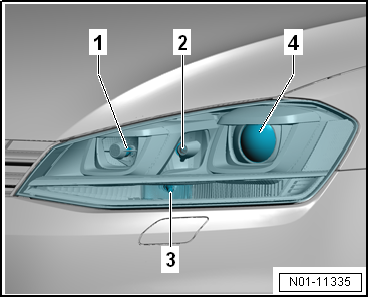

  N01-11335
不带远光灯动态调节装置“动态车灯辅助系统”的气体放电大灯一览，GolfSportsvan
1 -  左侧日间行车灯灯泡 -L174- 或右侧日间行车灯灯泡 -L175-
2 -  左转向灯灯泡 - L148-或右转向灯灯泡 - L149-
3 -  左侧气体放电灯泡 -L13-或右侧气体放电灯泡 -L14-
4 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
hinweis  提示
大灯调节费用需另外结算。
–  对大灯照明距离调节装置进行基本设置 → 车辆诊断测试器。
  N01-11490
调整左侧大灯
1 -  左右调节
2 -  上下调节
–  旋转用于侧面调整的调节螺栓 -2-，直到调整正确完成。
hinweis  提示
某些市场车型的左右调节螺栓 -1- 是封死的。无法进行左右调节。
–  转动侧面调节螺栓-1-，直至正确调节。
hinweis  提示
t  右大灯的调整顺序相同。
t  右大灯的调节螺栓呈镜面对称分布。
  N01-11334
