D36 大灯调节装置：检查带 DLA 的气体放电大灯（2017 年 11 月之前的车型）
hinweis  提示
t  取消了附加重量的使用。
t  为此大灯调节装置使用了改良型倾斜尺寸调节装置。
t  保养表的车型特定保养列表中还会显示调节值。
t  大灯调节费用需另外结算。
检测和调整条件 → Kapitel
检查大灯调节情况 (ECE) → Kapitel
带有动态调节装置“动态车灯辅助系统”的气体放电大灯：调节 → Kapitel
检查和调整条件
l  胎压正常。
l  大灯玻璃不得损坏或脏污
l  反光罩和灯具正常
l  大灯照明距离调节装置的初始化阶段必须结束。1)
l  车辆必须滑行几米，或者前后部多次弹跳，以使弹簧下沉。
l  汽车和大灯调节装置必须处于平面上。
l  必须校准汽车或大灯调节装置。
l  必须调节倾斜度。
l  必须清除故障存储器。
l  大灯调整装置（如有）必须已处于正确的调节模式。
l  遵守 → 大灯调整装置操作说明书。
1)在初始化阶段，大灯照明距离调节装置的步进电机必须沿调暗方向进行参照运行。在汽车发动机起动后或在接线端15 接通后会初始化大灯照明距离调节装置。
检查大灯的调节（ECE）
所需要的专用工具和维修设备
t  大灯调节装置 -VAS 5046 A-
t  大灯调节装置 -VAS 5047 A-
t  大灯调节装置 -VAS 621 001-
t  车辆故障诊断仪
根据燃油箱油位调整大灯调节装置的倾斜尺寸。

ECE 气体放电大灯、LED 大灯和 DLA 大灯的倾斜尺寸
燃油存量指示器的
液位		 倾斜度
0 至 1/2 1.0 %
1/2 至 1 1.0 %

动态远光灯的检测图
hinweis  提示
t  针对动态远光灯检测图必须用 车辆诊断测试仪对大灯进行基本设置。
t  只可用车辆诊断测试仪 进行基本设置，自动控制 DLA 远光分配。
t  设置特殊值，正确对准大灯调节装置的调整线。只有正确设置后才能调整大灯，同时不会造成其他道路使用者眩目。
t  针对配备 DLA 的汽车，也可检测公路照明灯（远光灯）的调整。 → 车锚
t  DLA：“Dynamic Light Assist”，动态远光灯调节系统。
检测下列各项：

–  在远光灯打开时，水平的明暗分界线是否接触到检测面的分隔线-1-。
–  检查明暗分界线的左侧水平部分与右侧上升部分之间的转折点 -2- 是否穿过垂直线的中心标记 -3-。光束的核心亮点必须位于垂线的左侧。
hinweis  提示
该调整图仅针对左侧大灯。右大灯调整图成镜像对称。
公路照明灯（近光灯）的检测图
只可开启公路照明灯（近光灯）进行检测。上述动态远光灯检测更常用。
检测乡村道路照明灯不必使用车辆诊断测试仪。
相反，大灯设置只可使用动态远光灯的检测图。控制单元止可在 DLA 远光分配测试程序中运行。
  N01-11549
–  当公路照明灯（近光灯）已开启时，最深的水平明暗分界线必须与检测面的分隔线 -1-接触。
–  明暗分界处的左侧水平部分和右侧上升部分之间的转折点 -2- 必须穿过垂直线的中心标记。
带有“动态调节装置动态车灯辅助系统”的气体放电大灯：调节
hinweis  提示
大灯调节费用需另外结算。
识别特征：
生产编号 8IP 表示汽车配备了动态车灯辅助系统。
  N01-11245
气体放电大灯和远光灯动态调节装置“动态车灯辅助系统”一览，GolfA7
1 -  左驻车灯灯泡 -M1-或右驻车灯灯泡 -M3-LED
2 -  左转向灯灯泡 -L148-或右转向灯灯泡 -L149-
3 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
4 -  左侧气体放电灯泡 -L13-或右侧气体放电灯泡 -L14-
5 -  左侧日光灯和驻车灯 LED 模块 -L176- 或 右侧日光灯和驻车灯 LED 模块 -L177-
  N01-11333

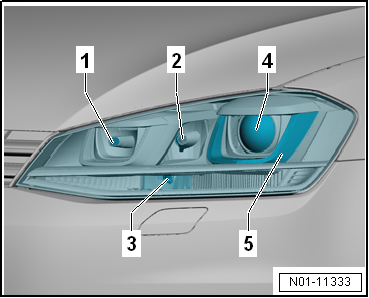

气体放电大灯和远光灯动态调节装置“动态车灯辅助系统”一览，GolfSportsvan
1 -  左驻车灯灯泡 -M1-或右驻车灯灯泡 -M3-LED
2 -  左转向灯灯泡 -L148-或右转向灯灯泡 -L149-
3 -  左侧气体放电灯泡 -L13-或右侧气体放电灯泡 -L14-
4 -  左侧日光灯和驻车灯 LED 模块 -L176- 或 右侧日光灯和驻车灯 LED 模块 -L177-
5 -  左前转向信号灯灯泡 -M5-或右前转向信号灯灯泡 -M7-
–  对大灯照明距离调节装置进行基本设置 → 车辆诊断测试器。
  N01-11491

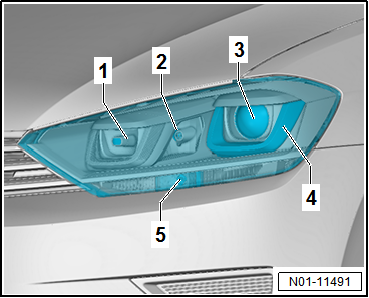

调整左侧大灯
1 -  左右调节
2 -  上下调节
–  旋转用于侧面调整的调节螺栓 -2-，直到调整正确完成。
hinweis  提示
某些市场车型的左右调节螺栓 -1- 是封死的。无法进行左右调节。
–  旋转用于侧面调整的调节螺栓 -1-，直到调整正确完成。
左大灯后续控制
Vorsicht image   当心！
用乡村道路灯（近光灯）的检测图再次检查大灯。
检查时不得再对大灯进行侧面调节。可以重新调整高度。
–  检查大灯调节。
–  必要时重新调整大灯的高度。
hinweis  提示
t  右大灯的调整顺序相同。
t  右大灯的调节螺栓呈镜面对称分布。
  N01-11334
