D37 大灯调节装置：检测 LED 大灯和弯道灯（仅用于 2017 年 11 月之后的车型）
hinweis  提示
t  已取消辅助配重。
t  因此，在大灯调整装置上使用的是可变倾斜度调节方式。
t  保养表的车型特定保养列表中还会显示调节值。
t  大灯调节费用需另外结算。
检测和调整条件 → Kapitel
检查大灯的调节（ECE） → Kapitel
LED 大灯和弯道灯：调节 → Kapitel
检测和调节条件
l  轮胎压力正常。
l  大灯玻璃不得损坏或脏污
l  反光罩和灯具正常
l  必须已完成照明距离调节初始化步骤。 1)
l  车辆必须滑行几米，或者前后部多次弹跳，以使弹簧下沉。
l  汽车和大灯调整装置必须处于平面上。
l  汽车或大灯调整装置必须已校准。
l  倾斜度必须已经调节。
l  必须删除故障存储器的记录。
l  大灯调整装置（如有）必须已处于正确的调节模式。
l  必须关闭动态随动转向灯 → 车锚。
l  遵守 → 大灯调整装置操作说明书。
1) 在初始化阶段，照明距离调节步进电机同时朝近光灯方向相应运行。在起动发动机或接通接线端15 后，初始化大灯照明距离调节系统。
在信息娱乐系统中关闭动态随动转向灯
hinweis  提示
t  如果您已经通过切换点火开关和瞬闪光信号操纵机构关闭了模式 “城市灯光”，则可以不进行这步关闭操作。
t  两盏大灯必须能射出对称和不对称的灯光。
关闭弯道灯，这样才能确保没有大灯处于 “城市灯光” 模式中。
在 “城市灯光” 模式下，无法检查大灯调节情况。
–  打开点火开关。
–  开启信息娱乐系统。
–  点击功能按钮MENU。
–  点击功能按钮车辆。
–  点击功能按钮设置。
–  点击功能按钮车灯。
–  短促按压功能按钮 动态大灯随动 并勾选。
现在关闭了动态大灯随动。
hinweis  提示
在调节大灯后，必须重新激活动态大灯随动。
检查大灯的调节（ECE）
所需要的专用工具和维修设备
t  大灯调节装置 -VAS 5046 A-
t  大灯调节装置 -VAS 5047 A-
t  大灯调节装置 -VAS 621 001-
t  车辆故障诊断仪
根据燃油箱里的油位在大灯调整装置上调节倾斜度。

ECE 气体放电大灯、LED 大灯和 DLA 大灯的倾斜度
燃油存量指示器的
液位		 倾斜度
0 至 1/2 1,0 %
1/2 至 1 1,0 %

动态远光灯的检测图
hinweis  提示
t  针对动态远光灯检测图必须用 车辆诊断测试仪对大灯进行基本设置。
t  只可用车辆诊断测试仪进行基本设置，会自动触发 DLA 远光分配。
t  设置特殊值，正确对准大灯调整装置的调整线。只有正确设置后才能调整大灯，同时不会造成其他道路使用者眩目。
t  针对配备 DLA 的汽车，也可检测公路照明灯（远光灯）的调整。 → 车锚
t  DLA：“动态车灯辅助系统”，动态远光灯调节装置。
检测下列各项：

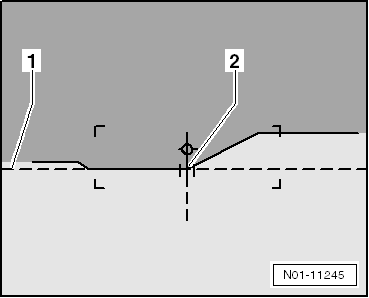

–  在远光灯打开时，水平的明暗分界线是否接触到检测面的分隔线 -1-。
–  检查明暗分界线的左侧水平部分与右侧上升部分之间的转折点 -2- 是否穿过垂直线的中心标记 -3-。光束的核心亮点必须位于垂线的左侧。
hinweis  提示
该调整图仅针对左侧大灯。右大灯调整图成镜像对称。
公路照明灯（近光灯）的检测图
只可打开乡村公路照明灯(近光灯)进行检测。上述动态远光灯检测经常使用。
检测乡村道路照明灯时，不必使用车辆诊断测试仪。
也跟按照乡村道路照明灯的检测图调节大灯。

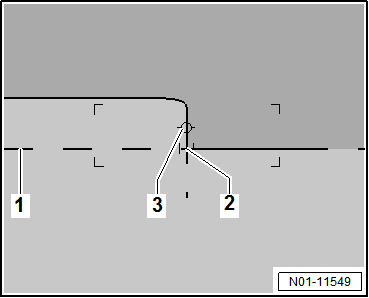

  N01-11549
–  当郊区公路照明灯（近光灯）已开启时，最深的水平明暗分界线必须与检测面的分隔线 -1- 接触。
–  明暗分界处的左侧水平部分和右侧上升部分之间的转折点 -2- 必须穿过垂直线的中心标记。
LED 大灯和弯道灯：调节
hinweis  提示
t  大灯调节费用需另外结算。
t  通过 PR 编号 8IX 判别车辆是否配备了 LED 大灯和弯道灯。
对大灯照明距离进行基本调整
  N01-11245
ODIS 保养
–  连接车辆诊断测试仪 → Kapitel。
–  打开点火开关。
–  进行车辆识别。
–  输入委托任务，或者选择“无委托任务”。
–  选择“控制单元列表”
–  选择“大灯照明距离调节装置”。
–  选择“引导型功能”。
–  选择“基本设置”。
–  按照“引导型功能”操作。

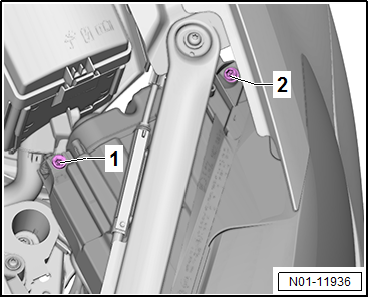

调整左侧大灯
1 -  上下调节
2 -  左右调节
–  转动上下调节螺栓 -1-，直至调整正确。
–  旋转用于侧面调整的调节螺栓 -2-。
左大灯后续控制
Vorsicht image   当心！
用乡村道路灯（近光灯）的检测图再次检查大灯。
检查时不可再进行大灯的左右调节。可重新进行上下调整。
–  检查大灯设置。
–  必要时重新进行大灯的上下调整。
hinweis  提示
t  右大灯的调整顺序相同。
t  右大灯的调节螺栓呈镜面对称分布。
  N01-11936
