D49 凸轮轴驱动齿形皮带：检查（1.2L TSI 发动机、1.6L SRE 和 1.4L TSI 发动机）
检查齿形皮带状态
步骤

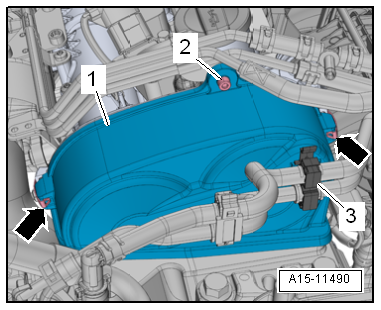

–  将软管从夹子-3- 上脱开并放置到一边。
–  拆卸螺栓-2-。
–  松开夹子-箭头- 并拆下上部齿形皮带护盖-1-。
  A15-11490
–  用曲轴皮带轮的螺栓沿发动机运转的方向转动曲轴并检查整个齿形皮带：
t  裂缝、横断面断裂、撕裂（面层）-箭头-
t  侧面磨损
t  加强筋散开
t  撕裂（在齿根部位）-箭头-
t  分层（齿形皮带带体，加强筋）
t  表面裂纹（塑料覆盖物）
t  机油和油脂痕迹
hinweis  提示
如果发现故障，更换齿形皮带。这会避免可能发生的故障和运转问题。更换齿形皮带是一个维修措施。
安装大体以倒序进行。
  N01-11298
拧紧力矩 Nm
齿形皮带护盖的螺栓 8
