D50 冷却液泵驱动齿传动带：检查（1.2L TSI 发动机、1.6L SRE 和 1.4L TSI 发动机）
步骤

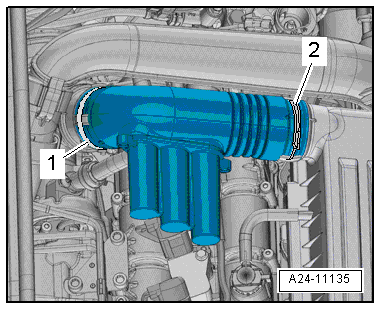

–  松开软管卡子-1-和-2- 并拆卸空气导管。

–  将空气软管从空气管上拉开。
  A24-11135

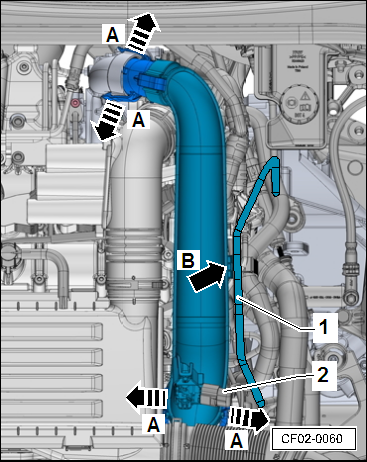

–  断开电气插头-2-。
–  在-箭头 b-位置将制动真空管-1-从空气导管上取下。
–  沿-箭头 a-方向按压卡子，并取下空气导管。
  CF02-0060

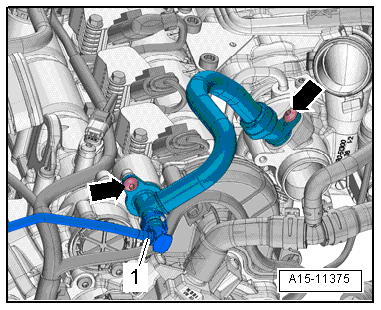

–  按压解锁键，拆卸活性炭罐软管 -1-。
–  旋出螺栓 -箭头-，并取下曲轴箱通风装置 -1-。
hinweis  提示
t  如果一个或两个 O 型圈损坏，更换曲轴箱通气管。
t  安装时涂一层薄薄的发动机机油。
  A15-11375

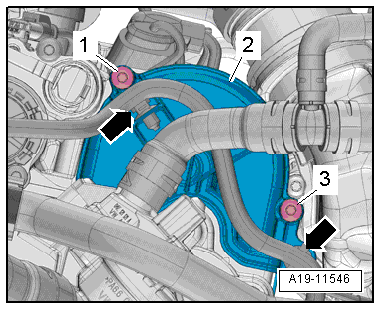

–  脱开线束固定卡-箭头-，并将线束放置一旁。
–  旋出螺栓-1-和-3- 并拆卸冷却液泵齿形皮带的盖板 -2-。
  A19-11546

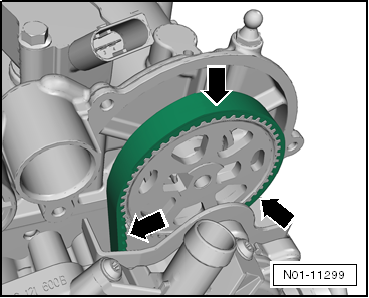

–  用曲轴皮带轮的螺栓沿发动机运转的方向转动曲轴并检查整个齿形皮带：
t  裂缝、横断面断裂、撕裂（面层）-箭头-
t  侧面磨损
t  加强筋散开
t  撕裂（在齿根部位）-箭头-
t  分层（齿形皮带带体，加强筋）
t  表面裂纹（塑料覆盖物）
t  机油和油脂痕迹
hinweis  提示
如果发现故障更换齿形皮带。这会避免可能发生的故障和运转问题。更换齿形皮带是一个维修措施。
安装大体以倒序进行。
  N01-11299
拧紧力矩 Nm
齿形皮带护板的螺栓 8
曲轴箱通气管螺栓 9
