技术信息 Service 6
19/16  ZH  3978

3978消除车身内部的症状： 对分动箱伺服电机的线束进行返工（组合仪表中的“四轮驱动系统故障”警告信息/SY1916）


概述信息



症状



“四轮驱动系统故障”警告信息显示在组合仪表中。 故障代码会存储在四轮驱动系统控制单元的故障记忆中。

原因和补救措施



年款: 起始时间 2011 截至时间 2017
原因
由于分动箱伺服电机上的电气插头密封不当，导致湿气会进入接头内。 由于这个原因，触点会遭到腐蚀。

补救措施
如果遇到客户投诉，请检查伺服电机的插头和伺服电机本身有无损坏：

如果分动箱伺服电机上的电气插头遭到腐蚀，则应使用维修包更换包含电气插头在内的电缆部分。
如果伺服电机损坏，则更换包含电气插头在内的电缆部分和分动箱伺服电机。
工具：
- PIWIS 检测仪

- 充电器

维修分动箱伺服电机上的电气插头



部品番号:

零件号

名称

数量

000.043.989.70

分动箱电缆维修包

1 个


手順：
1 举升车辆。

→举升车辆

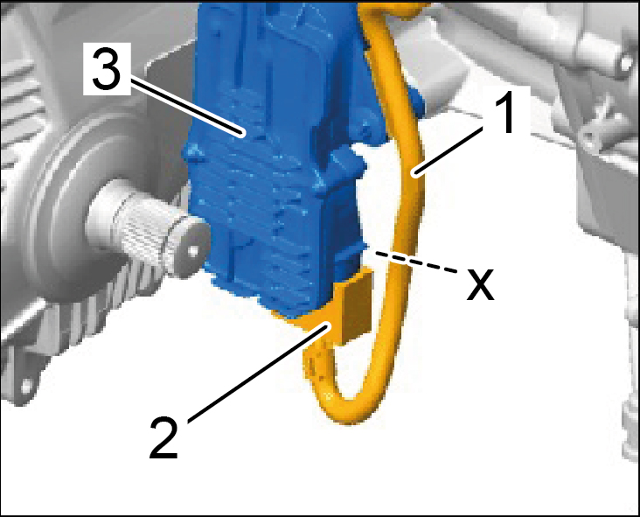

2 将电气插头 -2- 从分动箱伺服电机 -3- 上松开并断开。

→拆卸和安装分动箱上的伺服电机
3 断开线束 -1-（位于标记区域 -X- 内）。

4 将新的电线束（带电气插头 -2-）连接至线束 -1-（20 条线路）。

→订购和维修电气插头
5 将电气插头 -2- 插入分动箱伺服电机 -3-。

维修分动箱伺服电机上的电气插头

6 降低车辆。

7 PIWIS 检测仪必须连接到车辆。

8 读取故障记忆，然后将其清除。

9 断开 PIWIS 检测仪与车辆的连接。

更换电气插头和分动箱伺服电机



部品番号:

零件号

名称

数量

000.043.989.70

分动箱电缆维修包

1 个


手順：
1 举升车辆。

→举升车辆
2 将电气插头 -2- 从分动箱伺服电机 -3- 上松开并断开。

→拆卸和安装分动箱上的伺服电机
维修分动箱伺服电机上的电气插头

3 断开标记区域 -X- 内的线束。

4 将新的电线束（带电气插头 -2-）连接至线束 -1-（20 条线路），请参见

→订购和维修电气插头
5 更换分动箱上的伺服电机，请参见

→更换分动箱上的伺服电机
6 PIWIS 检测仪必须连接到车辆。

7 使用 PIWIS 检测仪读取并清除故障记忆。

8 断开 PIWIS 检测仪与车辆的连接。

计价



开具发票：
范围 1： 更换分动箱伺服电机上带电气插头的电线

按人工操作为相关工作开具发票：

人工操作编号

说明

识别号

39784146

维修分动箱伺服电机

-

使用 PQIS 开具发票和进行记录时，请输入以下代码：

位置键FES5

39780

分动箱伺服电机

损坏代码SA4

3319

插头遭腐蚀

开具发票：
范围 2： 更换分动箱伺服电机和分动箱伺服电机上带电气插头的电线

按人工操作为相关工作开具发票：

人工操作编号

说明

识别号

39785546

更换分动箱伺服电机

-

使用 PQIS 开具发票和进行记录时，请输入以下代码：

位置键FES5

39780

分动箱伺服电机

损坏代码SA4

3319

插头遭腐蚀
