WM 136319 拆卸和安装主动盘

- 准备工作
- 拆卸主动盘
- 安装主动盘
- 后续工作

工具

名称 类型 编号 描述

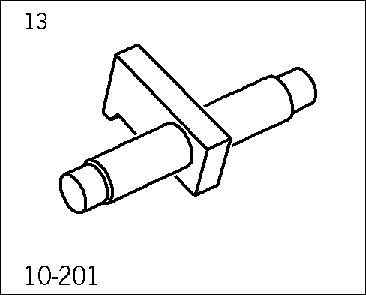

顶住工具 VW 工具 10-201

技术价值

位置 描述 类型 基本值 公差 1 公差 2
主动盘的紧固螺钉 更换 初拧 60 Nm (44 ftlb.)
主动盘的紧固螺钉   最终拧紧 +90°

页面顶部

准备工作

准备工作

1. 拆下变速箱。 → 373519 拆卸和安装自动变速箱

页面顶部

拆卸主动盘

装配概图 - 主动盘


装配概图 - 主动盘
1 - 主动盘
2 - 螺钉/更换 → 初拧: 60 Nm (44 ftlb.) → 最终拧紧: +90°
3 - 发动机转速传感器靶轮
4 - 变速箱侧曲轴的轴密封环/更换
5 - 定位销
6 - 曲轴

拆卸主动盘

1. 顶住工具 10-201 必须用于松开螺钉。
拧下主动盘螺钉并拆下主动盘。

顶住工具位于主动盘上

页面顶部

安装主动盘

安装主动盘

信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图或 → 1X00IN 技术值

1. 以相反顺序进行安装。 请特别注意以下事项：
1.1. 安装主动盘时，请注意定位销和发动机转速传感器的传感器靶轮。
1.2. 使用新的主动盘螺钉。

页面顶部

后续工作

后续工作

1. 安装变速箱。 → 373519 拆卸和安装自动变速箱
