WM 134801 检查曲轴（检查轴承间隙）

工具

名称 类型 编号 描述

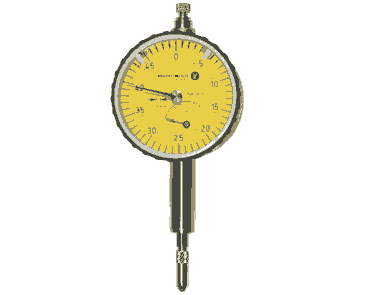

百分表 商用工具 Nr.136 Pos.1

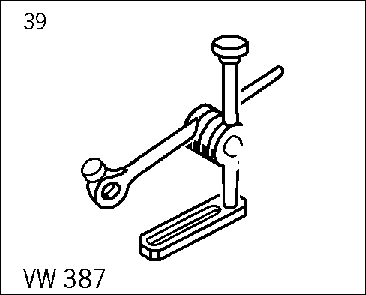

百分表架 VW 工具 VW387

曲轴尺寸

磨损测量

曲轴轴颈直径 [mm]

连杆轴承销直径 [mm]

基本尺寸

65.00 0,

-0.022

-0.042

56.00

-0.022

-0.042

检查曲轴的轴向间隙

1. 百分表 （带 百分表架 VW387 ）必须拧到气缸体上，并靠在曲轴臂上。

曲轴轴向间隙
2. 用手将曲轴压在百分表上。
3. 将百分表刻度设为“0”。
4. 从百分表上压离曲轴，然后读取测量值。
轴向间隙：
0.15 - 0.25 mm

测量曲轴的径向间隙

信息

1. 拆下导向架，然后清洁曲轴轴颈。
2. 将一根与轴承宽度对应的塑料线间隙规放到轴颈上或轴瓦内。
3. 塑料线间隙规必须位于轴瓦的中间位置。
4. 安装导向架并拧紧至 50 Nm (37 ftlb.)。 不要转动曲轴。
5. 再次拆下导向架。
6. 与刻度线比对塑料线间隙规的宽度。
径向间隙
新：
0.015 - 0.055 mm
磨损限值：
0.08 mm
