| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|

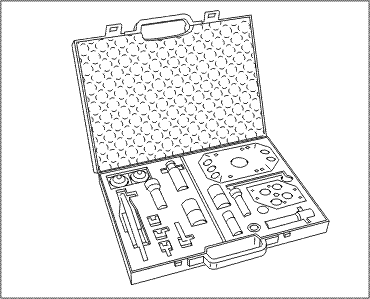

| 气门锁片拆卸和安装工具 | 车间设备 | VAS product | |
|

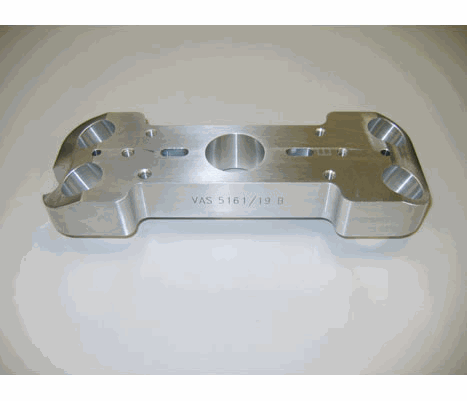

| 导板 VAS 5161/19B | 车间设备 | VAS product | |
|
| 火花塞套筒和加长件 | VW 工具 | 3122 B | |
|

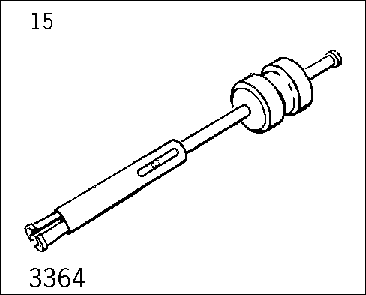

| 气门杆密封件拆卸器 | VW 工具 | 3364 | |
|

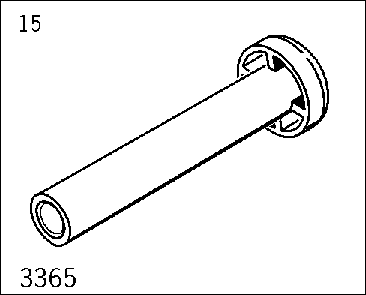

| 气门杆密封件安装工具 | VW 工具 | 3365 | |
|
| 装配杆 | 专用工具 | 9182 | |
|

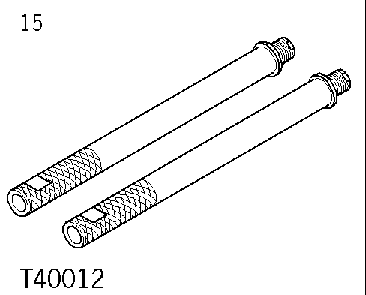

| 转接器 | VW 工具 | T40012 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 凸轮轴卡箍的紧固螺钉 | 紧固扭矩 | 25 Nm | |||
| 固定凸轮轴导向架的紧固螺钉 | 更换 | 初拧 | 8 Nm | ||
| 凸轮轴导向架的紧固螺钉 | 最终拧紧 | +90° |
| 1. | 拆卸凸轮轴。 → 150519 拆卸和安装凸轮轴 |
| 2. | 标记摇臂和液压补偿元件的分配情况，以便重新安装。 |
| 3. | 将摇臂连同液压补偿元件一起拆下，并将其放到干净的表面上。 |
| 4. | 使用 火花塞套筒和加长件 3122 B 拧下火花塞。 |
 |
信息 |
 |
装配概图 - 气门驱动
|
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 凸轮轴卡箍的紧固螺钉 | 紧固扭矩 | 25 Nm |
 |
曲轴卡箍 |
 |
气门弹簧的安装位置 |
| 步骤 |
螺钉 |
紧固扭矩/附加扭矩角度 |
| 1. |
1 至 21 |
用手拧入，直到拧不动为止 导向架必须与气缸盖的整个接触面相接触。
|
| 2. |
1 至 21 |
→ 初拧: 8 Nm |
| 3. |
1 至 21 |
→ 最终拧紧: +90° |
| 尺寸 |
进气门 |
排气门 |
| 直径 a [mm] |
33.85 +/- 0.10 |
28.0 +/- 0.10 |
| 直径 b [mm] |
5.98 +/- 0.01 |
5.96 +/- 0.01 |
| c [mm] |
104.00 +/- 0.20 |
101.9 +/- 0.20 |
| 角度 α [°] |
45 |
45 |
 |
气门尺寸 |
| 1. | 将相关气缸的活塞置于“下止点”（BDC）。 |
| 2. | 将冲子
|
 |
冲子 VAS 5161/3 |
| 3. | 必须将 导板 VAS 5161/19B VAS product （来自 气门锁片拆卸和安装工具 VAS product ）安装到气缸盖上。 |
| 使用滚花螺钉
|
| 必须将带密封环的 转接器 T40012 徒手拧紧到相应的火花塞螺纹中。 |
| 用市售中间件将转接器连接到压缩空气供给装置上，并施加恒定的压力。 最低压力： 6 bar 过压 |
 |
安装导板和转接器 |
| 4. | 将固定器
|
| 将装配管
|
| 将压力叉
|
 |
气门锁片拆解工具 |
| 5. | 与此同时，顺时针转动装配管上的滚花螺钉，直到顶端卡入气门锁片中。 |
| 6. | 来回转动滚花螺钉，以将气门锁片压开并将其固定在装配管中。 |
| 7. | 松开压力叉。 |
| 8. | 拆下装配管。 |
| 9. | 松开导板，然后将其转到旁边。 |
| 压缩空气软管保持连接状态。 |
| 10. | 拆下气门弹簧和气门弹簧座圈。 |
| 11. | 用 气门杆密封件拆卸器 3364 拔下气门杆密封件。 |
 |
气门杆密封件拆卸器 3364 |
| 12. | 如果因空间有限而无法使用气门杆密封件拆卸器
|
| 用冲头将滚轮销
|
 |
拆解气门杆密封件拆卸器 3364 |
| 13. | 将拆卸器下部
|
| 如图所示，用芯轴或销冲头
|
| 将 装配杆 放到拆卸器上，然后拔下气门杆密封件
|
 |
拔下气门杆密封件 |
|
信息 |
|
信息 |
| 1. | 压上气门杆密封件。 |
| 1.1. | 在气门杆密封件的密封唇上涂抹少量机油。 |
| 1.2. | 将气门杆密封件
|
| 1.3. | 使用 气门杆密封件安装工具 3365 将气门杆密封件小心地压到气门导管上。 |
| 1.4. | 再次拆下塑料套筒
|
 |
压上气门杆密封件 |
| 2. | 从装配管上拆下气门锁片后，必须先将其插入气门插入装置
|
| 2.1. | 气门锁片的大头朝上。 |
| 2.2. | 将装配管从上方压到气门插入装置上，并拾取气门锁片。 |
 |
气门插入装置 VAS 5161/18 |
| 3. | 插入气门弹簧和气门弹簧座圈。 |
| 3.1. | 间隔紧密的簧圈
|
|
气门弹簧的安装位置 |
| 4. | 将导板拧到气缸盖上。 |
| 4.1. | 将装配管插入导板中。 |
| 4.2. | 将压力叉向下压并将滚花螺钉向上拉，沿顺时针和逆时针方向来回转动滚花螺钉。 由此可插入气门锁片。 |
| 4.3. | 降低施加在压力叉上的压力，同时拉上滚花螺钉。 |
|
气门锁片装配工具 |
| 5. | 对每个气门重复以上步骤。 |
| 1. | 检查所有摇臂是否位于气门杆末端的正确位置，以及是否卡在相关液压补偿元件中。 |
| 2. | 拧入火花塞。 → 287020 拆卸和安装火花塞 |
| 3. | 安装凸轮轴。 → 150519 拆卸和安装凸轮轴 |
