WM 150520 拆卸和安装凸轮轴
-
准备工作
-
拆卸凸轮轴
-
安装凸轮轴
-
后续工作
工具
| 名称 |
类型 |
编号 |
描述 |
|

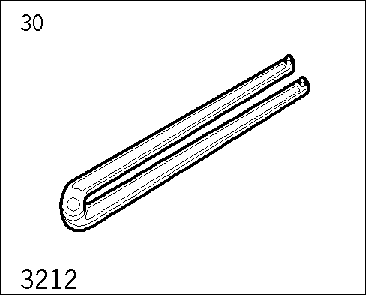

| 双孔螺母旋转器 |
VW 工具 |
3212 |
|
 |

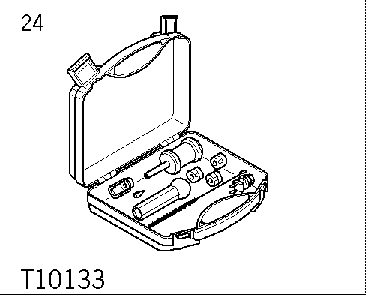

| 维修包 |
VW 工具 |
T10133 |
|
 |

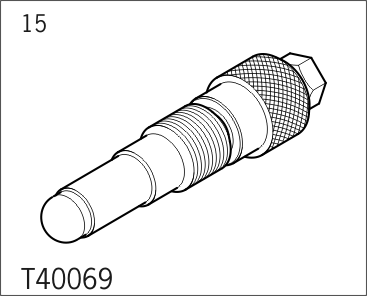

| 锁销 |
VW 工具 |
T40069 |
|
 |

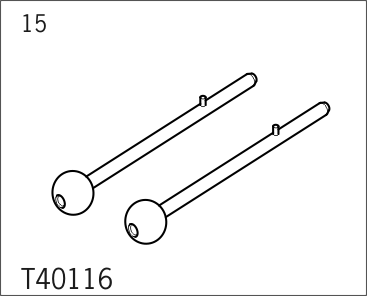

| 定位销 |
VW 工具 |
T40116 |
|
 |

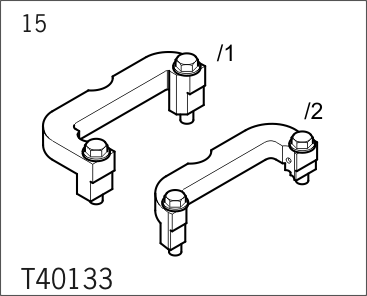

| 凸轮轴卡箍 |
VW 工具 |
T40133 |
|
 |
技术价值
| 位置 |
描述 |
类型 |
基本值 |
公差 1 |
公差 2 |
| 凸轮轴卡箍的紧固螺钉 |
|
紧固扭矩 |
25 Nm |
|
|
| 固定凸轮轴导向架的紧固螺钉 |
更换 |
初拧 |
8 Nm |
|
|
| 凸轮轴导向架的紧固螺钉 |
|
最终拧紧 |
+90° |
|
|
| 气门导管 |
最大气门导管尖端间隙 |
设定点值 |
0.8 mm |
|
|
 |
检查气门导管 |
|
页面顶部
准备工作
气缸 1-3 的准备工作
| 1. |
拆下凸轮轴控制器。 → 158419 拆卸和安装凸轮轴控制器 |
| 2. |
拆下高压燃油泵。 → 246319 拆卸和安装高压燃油泵 |
 |
真空泵 |
页面顶部
拆卸凸轮轴
装配概图 - 气门驱动
 |
信息 |
进气门和排气门不得返工。 只能对其进行打磨。
 |
装配概图 - 气门驱动
| 1 |
- 密封塞 |
|
- 涂抹密封剂安装 |
| 2 |
- 气缸盖 |
| 3 |
- 气门杆密封件 |
| 4 |
- 气门弹簧 |
| 5 |
- 液压补偿元件 |
|
- 卡入摇臂（项目 8）中。 |
|
- 安装前，用机油润滑运转面。 |
|
- 标记安装位置，以便重新安装。 |
| 6 |
- 气门弹簧座圈 |
| 7 |
- 气门锁片 |
| 8 |
- 摇臂 |
|
- 标记安装位置，以便重新安装 |
|
- 检查滚子轴承是否容易移动 |
|
- 安装前，用机油润滑运转面 |
|
- 安装时，将安全夹（项目 9）卡到液压补偿元件（项目 5）上。 |
| 9 |
- 安全夹 |
|
- 不单独提供 |
|
- 检查安全夹是否牢固入位 |
| 10 |
- 进气凸轮轴 |
| 11 |
- 螺钉/更换 |
| 12 |
- 带有整合式凸轮轴轴承的导向架 |
| 13 |
- 普通气环 |
| 14 |
- 未安装 |
| 15 |
- 排气凸轮轴 |
| 16 |
- 滤油网，未安装 |
| 17 |
- 进气门 |
|
- 不要返工；仅允许打磨 |
|
- 标记以便重新安装 |
| 18 |
- 排气门 |
|
- 不要返工；仅允许打磨 |
|
- 标记以便重新安装 |
|
| 位置 |
描述 |
类型 |
基本值 |
公差 1 |
公差 2 |
| 凸轮轴卡箍的紧固螺钉 |
|
紧固扭矩 |
25 Nm |
|
|
 |
曲轴卡箍 |
气门弹簧的安装位置
间隔紧密的簧圈
-箭头-
朝向气缸盖
 |
气门弹簧的安装位置 |
凸轮轴的导向架 - 紧固扭矩和紧固顺序
按照所示顺序分 3 步拧紧螺钉：
| 步骤 |
螺钉 |
紧固扭矩/附加扭矩角度 |
| 1. |
1 至 21 |
用手拧入，直到拧不动为止 导向架必须与气缸盖的整个接触面相接触。 |
| 2. |
1 至 21 |
→ 初拧: 8 Nm |
| 3. |
1 至 21 |
→ 最终拧紧: +90° |
气门尺寸：
| 尺寸 |
进气门 |
排气门 |
| 直径 a [mm] |
33.85 +/- 0.10 |
28.0 +/- 0.10 |
| 直径 b [mm] |
5.98 +/- 0.01 |
5.96 +/- 0.01 |
| c [mm] |
104.00 +/- 0.20 |
101.9 +/- 0.20 |
| 角度 α [°] |
45 |
45 |
 |
气门尺寸 |
→ 设定点值: 0.8 mm
|
检查气门导管 |
拆卸凸轮轴
|
信息 |
此处以左侧气缸盖为例介绍了凸轮轴的拆卸和安装步骤。
| 1. |
要拆下右侧气缸盖中的凸轮轴，应拆下高压燃油泵和高压燃油泵驱动装置的壳体。 |
 |
高压燃油泵驱动装置 |
 |
凸轮轴控制 |
|
信息 |
忽视箭头。
 |
霍尔传感器的插头 |
|
信息 |
忽视项目 1。
 |
接地端 |
| 5. |
露出气缸列 2（左侧）上的真空软管
-1-
。 |
 |
盖上的螺钉 |
| 6. |
用 双孔螺母旋转器 3212 转动凸轮轴，直到凸轮轴上无张紧力。 |
|
信息 |
对于右侧导向架，按此处介绍的步骤对称地完成相应的操作。
| 7. |
松开导向架的螺钉，顺序为 21 ... 1. |
|
拧下螺钉，小心地分离导向架上的粘合胶，然后将其连同凸轮轴一起放到工作台上的柔软表面上。 |
 |
导向架的顺序 |
| 8. |
凸轮轴卡箍 T40133 现在可以拆下
-箭头-
。 |
|
曲轴卡箍 |
页面顶部
安装凸轮轴
安装凸轮轴
残留密封胶
| → |
确保彻底清洁机油孔，完全去除任何残留的密封胶。 |
|
信息 |
有关紧固扭矩、紧固顺序和装配概图的信息，请参见
→ 1001IN 紧固扭矩、紧固顺序、装配概图或
→ 1X00IN 技术值
| 1. |
将曲轴
-1-
用 锁销 T40069 固定在“TDC”位置。 |
 |
锁销 T40069 |
 |
警告 |
在研磨、钻孔和铣削过程中，四处飞溅的异物可能会造成损坏或人身伤害
| 3. |
使用旋转塑料刷清除气缸盖和导向架上残留的密封剂。 |
| 4.1. |
凸轮轴必须恰好位于导向架的轴向轴承中
-箭头-
。 |
| 4.2. |
在已插入凸轮轴的情况下回转导向架，进行此操作时，将凸轮轴牢固固定在导向架中。 |
 |
安装普通气环 |
| 5. |
转动凸轮轴，直到螺纹孔
-箭头-
朝上为止。 |
| 5.1. |
检查凸轮轴是否仍恰好位于导向架的轴向轴承中。 |
 |
凸轮轴中的螺纹孔 |
| 6. |
用 凸轮轴卡箍 T40133 将气缸列 1 的凸轮轴固定在“TDC”位置 (
-箭头-
)。 |
 |
凸轮轴卡箍 T40133/1 |
| 7. |
用 凸轮轴卡箍 T40133 将气缸列 2 的凸轮轴固定在“TDC”位置 (
-箭头-
)。 |
 |
凸轮轴卡箍 T40133/2 |
| 8. |
在前部标记处切掉管上的喷嘴（喷嘴直径约为 2 mm）。 |
 |
密封剂管上的喷嘴 |
|
信息 |
必须在涂抹密封剂后 5 分钟内安装并固定部件。
| 10.1. |
如图所示，在导向架干净的密封面上涂抹密封剂涂条
-4 至 8-
。 |
| 10.2. |
如图所示，在导向架干净的密封面上涂抹密封剂涂条
-1 至 3-
。 |
 |
导向架上的密封剂涂条 |
 |
定位销 T40116 |
|
信息 |
安装部件后，使密封剂硬化 30 分钟左右。
|
导向架的顺序 |
| 13. |
清洁气缸盖中的密封塞孔，以清除所有机油和油脂。 |
 |
密封塞 |
| 14. |
现在可以使用 维修包 T10133
-冲击拉具 T10133/3-
拔出 定位销 T40116 。 |
 |
冲击拉具 T10133/3 |
页面顶部
后续工作
气缸 4-6 的后续工作
| 1. |
安装真空泵。 → 477619 拆卸和安装混合动力真空泵 |
| 2. |
安装凸轮轴控制器。 → 158419 拆卸和安装凸轮轴控制器 |
