WM 170519 拆卸和安装机油压力开关

- 技术值
- 拆卸机油压力开关

工具

名称 类型 编号 描述

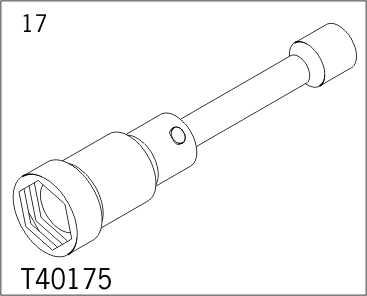

铰接扳手 VW 工具 T40175

技术价值

位置 描述 类型 基本值 公差 1 公差 2
机油滤清器壳体上的紧固螺钉   紧固扭矩 13 Nm
机油压力开关   紧固扭矩 20 Nm
开关压力 最小值 压力 2.5 bar
开关压力 最大值 压力 3.2 bar
机油滤清器壳体上的紧固螺母 在双螺钉上 紧固扭矩 13 Nm
机油滤清器壳体上的紧固螺钉   紧固扭矩 9 Nm
用于固定机油滤清器壳体的双螺钉   紧固扭矩 16 Nm
开关压力 最小值 压力 0.75 bar
开关压力 最大值 压力 1.05 bar
用于降低机油压力的机油压力开关   紧固扭矩 20 Nm

页面顶部

技术值

装配概图 – 机油滤清器壳体、机油压力开关


装配概图 - 机油滤清器壳体、机油压力开关
1 - 螺钉 → 紧固扭矩: 13 Nm
2 - 机油压力开关包括密封环 → 紧固扭矩: 20 Nm → 压力: 2.5 bar → 压力: 3.2 bar
3 - 密封圈/不单独提供；在发生泄漏时更换机油压力开关！
4 - 凸缘螺母 → 紧固扭矩: 13 Nm
5 - 螺钉 → 紧固扭矩: 9 Nm
6 - 护套
7 - 橡胶套
8 - 机油滤清器壳体
- 带滤清器旁通阀
- 带机油止回阀，无法更换
9 - O 形环/更换
10 - 护盖/参见护盖上的扭矩规格
11 - 密封环/更换
12 - 机油滤清器滤芯
13 - 双螺钉 → 紧固扭矩: 16 Nm
14 - 密封件/更换
用于降低机油压力的机油压力开关
→ 压力: 0.75 bar → 压力: 1.05 bar
灰色绝缘件
→ 紧固扭矩: 20 Nm
-1- 用于降低机油压力的机油压力开关
-2- 电气插头

用于降低机油压力的机油压力开关

页面顶部

拆卸机油压力开关

拆卸机油压力开关

1. 拆下发动机盖罩。 → 108319 拆卸和安装发动机盖罩（造型盖）。
2. 露出沿机油滤清器壳布置的电线。
3. 断开电气插头 -箭头- 。

机油压力开关
4. 使用 铰接扳手 T40175 拧下机油压力开关。
