WM 214319 拆卸和安装增压空气冷却器

- 准备工作
- 拆卸增压空气冷却器
- 安装增压空气冷却器
- 后续工作

工具

名称 类型 编号 描述

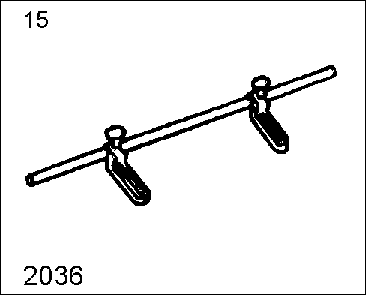

撬动装置 VW 工具 2036
发动机和变速箱支架 VAS 6095A

技术价值

位置 描述 类型 基本值 公差 1 公差 2
用于将增压空气冷却器固定到压缩机壳的紧固螺钉 自锁 紧固扭矩 10 Nm (7.5 ftlb.)
用于将增压空气冷却器固定到压缩机壳的紧固螺钉 自锁 紧固扭矩 10 Nm (7.5 ftlb.)

页面顶部

准备工作

准备工作

1. 拆下压缩机。 → 211419 拆卸和安装压缩机
2. 将压缩机固定到发动机和变速箱支架上，以进行装配作业。 → 211413 将压缩机固定到发动机和变速箱支架上以进行装配作业

页面顶部

拆卸增压空气冷却器

装配概图 - 增压空气冷却器


装配概图 - 增压空气冷却器
1 - 密封件/更换
2 - O 形环/更换
- 安装过程中，在增压空气冷却器上涂抹机油
3 - O 形环/更换
- 安装过程中，在增压空气冷却器上涂抹机油
4 - 压缩机壳
5 - 密封件/更换
6 - 右侧增压空气冷却器
7 - 螺钉/更换 → 紧固扭矩: 10 Nm (7.5 ftlb.)
8 - 密封件
- 不单独提供
- 不能与增压空气冷却器分开
- 安装过程中，在其上涂抹机油
9 - 螺钉/更换 → 紧固扭矩: 10 Nm (7.5 ftlb.)
10 - 左侧增压空气冷却器
11 - 密封件
- 不单独提供
- 不能与增压空气冷却器分开
- 拆卸和安装过程中，在其上涂抹机油

拆卸增压空气冷却器

1. 左侧增压空气冷却器：
1.1. 松开真空软管的支架 -1- 。 忽视项目 2。
1.2. 拆下气缸列 2 的增压压力传感器。→ 219019 拆卸和安装增压压力传感器

松开真空软管
2. 右侧增压空气冷却器：
2.1. 拆下节气门壳体单元。 → 244219 拆卸和安装节气门壳体
2.2. 拆下增压压力传感器。 → 219019 拆卸和安装增压压力传感器
3. 继续对两侧执行如下操作：
4. 拧下螺钉 -1- 和 -2- ，然后拆下压缩机上的冷却液管。

增压空气冷却器上的冷却液管
5. 拧下左侧增压空气冷却器的螺钉 -1、2- 以及右侧增压空气冷却器的螺钉 -3、4- 。

增压空气冷却器的螺钉
信息

6. 撬动装置 2036 （带 -2036/1- ）必须如图所示固定在压缩机上。
将套筒扳手套头 (a/f 32) 安装到增压空气冷却器的前部。
使用撬动装置用中等力度缓慢地将增压空气冷却器从压缩机壳中向后推出。

拆卸增压空气冷却器

页面顶部

安装增压空气冷却器

安装增压空气冷却器

信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图或 → 1X00IN 技术值

1. 增压空气冷却器密封件：
1.1. 检查密封件 -5- （位于增压空气冷却器 -4- 上）。
1.2. 密封件不得开裂或损坏。
1.3. 将密封件 -1- 推到增压空气冷却器上。
1.4. 将 O 形环 -2- 插入压缩机壳上的开口 -3- 中。

增压空气冷却器密封件
2. 增压空气冷却器密封面：
2.1. 在密封面 -箭头 A- 和密封件 -箭头 B- （增压空气冷却器 -1- 上的密封面和密封件）上涂抹机油。
2.2. 还应在压缩机壳中的内部密封面上涂抹机油。

增压空气冷却器密封面
信息
为便于滑入和压回增压空气冷却器，将压缩机壳垂直放入发动机和变速箱 发动机和变速箱支架 中。

3. 安装增压空气冷却器时，应确保使密封件与压缩机壳中的切口对齐 -箭头- 。

安装增压空气冷却器
4. 将增压空气冷却器用手滑入压缩机壳中，直到滑不动为止 -箭头 A- 。 为此，将增压空气冷却器的前部滑入压缩机壳上的孔 -箭头 B- 中。

滑入增压空气冷却器
5. 插入增压空气冷却器时，可在必要时用手引导其穿过压缩机壳上的开口 -箭头- 。
如果螺钉的长度允许，用手松松地拧入两个螺钉，以进一步引导增压空气冷却器。

用手引导增压空气冷却器
6. 按对角相对的顺序分几小步拧紧左侧增压空气冷却器的螺钉 -1、2- 以及右侧增压空气冷却器的螺钉 -3、4- 。

增压空气冷却器的螺钉
7. 后续安装以相反顺序进行。

页面顶部

后续工作

后续工作

1. 安装节气门壳体单元。 → 244219 拆卸和安装节气门壳体
2. 检查压缩机是否泄漏。 → 211401 检查压缩机是否泄漏
3. 安装压缩机。 → 211419 拆卸和安装压缩机
