WM 211419 拆卸和安装压缩机

- 准备工作
- 拆卸压缩机
- 安装压缩机
- 后续工作

工具

名称 类型 编号 描述

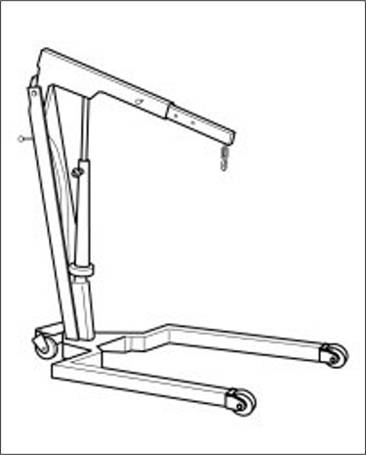

车间吊车 车间设备 VAS 6100

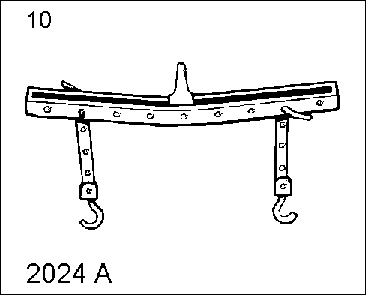

起重滑车 VW 工具 2024A
软管卡箍 VW 工具 3094
盖压杆 专用工具 9704

技术价值

位置 描述 类型 基本值 公差 1 公差 2
发动机悬挂孔眼上的紧固螺钉   紧固扭矩 27 Nm (20 ftlb.)
绝缘板上的紧固螺钉   紧固扭矩 5 Nm (3.5 ftlb.)
节气门控制单元上的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)
连接件上的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)
阀座上的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
调节阀控制单元上的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)
进气温度传感器的紧固螺钉 更换 紧固扭矩 10 Nm (7.5 ftlb.)
压缩机上的紧固螺母   紧固扭矩 20 Nm (15 ftlb.)
增压压力传感器的紧固螺钉 更换 紧固扭矩 10 Nm (7.5 ftlb.)

页面顶部

准备工作

准备工作

1. 将前盖移至维修位置。 → 553119 拆卸和安装前气动弹簧
1.1. 必须使用 盖压杆 。
2. 拆下发动机舱右侧饰板。 → 700219 拆卸和安装前装饰板（发动机舱）
3. 折下压缩机的传动皮带。 → 137819 拆卸和安装传动皮带
4. 断开蓄电池。 → 978509 松开和固定蓄电池的接地线

页面顶部

拆卸压缩机

装配概图 – 压缩机


装配概图 – 压缩机
1 - 发动机悬挂孔眼
2 - 螺钉 → 紧固扭矩: 27 Nm (20 ftlb.)
3 - 压缩机
4 - 绝缘板
5 - 螺钉 → 紧固扭矩: 5 Nm (3.5 ftlb.)
6 - 橡胶套
7 - 中间法兰
8 - 螺钉 → 紧固扭矩: 10 Nm (7.5 ftlb.)
9 - 节气门控制单元
10 - O 形环/更换
11 - 连接件
12 - 螺钉 → 紧固扭矩: 10 Nm (7.5 ftlb.)
13 - 换向阀阀座
14 - 螺钉 → 紧固扭矩: 9 Nm (6.5 ftlb.)
15 - 螺钉 → 紧固扭矩: 10 Nm (7.5 ftlb.)
16 - 中间法兰
17 - 调节阀控制单元
18 - 左增压空气冷却器的排气装置螺钉
19 - 螺钉/更换 → 紧固扭矩: 10 Nm (7.5 ftlb.)
20 - 进气温度传感器
21 - O 形环/更换
22 - 螺母 → 紧固扭矩: 20 Nm (15 ftlb.)
23 - O 形环/更换
24 - 螺纹销
25 - 螺钉/更换 → 紧固扭矩: 10 Nm (7.5 ftlb.)
26 - 增压压力传感器
27 - 密封件/更换
28 - O 形环/更换
29 - 曲轴箱强制通风转接器
30 - O 形环/更换

拆除压缩机

警告
灼热液体
→ 让液体冷却下来。
→ 穿戴个人防护装备。

1. 断开压缩机上的冷却液软管。
1.1. 使用 软管卡箍 3094 夹住两个冷却液软管。
1.2. 松开卡箍 -箭头- ，然后拔下冷却液软管。
1.3. 收集溢出的冷却液，并用合适的止动块封闭开口。

压缩机上的冷却液软管
2. 拆下节气门室盖。 要执行此操作，请断开软管 -1- 并松开软管卡箍 -箭头- 。

节气门室盖
3. 断开油箱通风阀。
3.1. 断开油箱通风阀处的电气插头 -1- 并拔出真空软管 -2- 。
3.2. 从固定器中拆下油箱通风阀，并在连接软管后将其放置一边。

油箱通风阀
4. 断开节气门控制单元上的电气插头 -箭头- 。

节气门控制单元的电气插头
5. 断开调节阀控制单元上的电气插头 -箭头- 。

调节阀控制单元的插头
信息
标记真空软管的安装位置，以便重新安装。

6. 断开电气插头 -1, 2, 3- 并拔出真空软管 -4 ... 7- 。

插头和真空软管
信息
忽略箭头。

7. 断开进气温度传感器/进气歧管压力传感器上的电气插头 -1- 。

进气温度传感器的插头
8. 断开制动助力器真空管路 -1- 。
8.1. 从真空管路的固定器 -箭头- 上松开真空管路 -1- 。
8.2. 松开连接点 -2- 并断开真空管路 -1- 。

制动助力器真空管路
9. 拧下左右两侧的螺钉 -箭头- ，然后拆下盖 -2- 。

盖上的螺钉（图示为左侧）
警告
材料极易燃烧或爆炸
→ 应避免接触高温零件或点火源。
→ 使用吸气装置吸除可燃蒸气。
→ 在醒目位置贴上警告标志。

警告
有毒物体
→ 保证工作区通风良好。
→ 切勿咽下或吸入。
→ 具体信息，请参见《危险说明》。
→ 穿戴个人防护装备。
→ 切勿在工作区域中吸烟或吃喝。

10. 断开燃油低压管路 -1- 。
10.1. 旋开螺钉 -2- 。
10.2. 拧下螺母 -3- 。
注意
燃油系统仍然受到压力
→ 穿戴个人防护装备
→ 用一块布围在接头周围
→ 小心拔下管路和软管，以此释放压力

10.3. 松开联管螺母 -4- 。
10.4. 拆下燃油低压管路 -1- ，并置于一边。

燃油低压管路
11. 从固定器 -2- 上松开制动助力器真空管路 -1- 。

真空管路
12. 拆下压缩机。
12.1. 断开压力传感器 -1- 和 -2- 的电气插头。
12.2. 拧下螺母 -箭头- ，然后沿向上方向将压缩机连同增压空气冷却器一起拆下。
12.3. 拆卸压缩机时，可寻求他人帮助，或使用 车间吊车 VAS 6100 和 起重滑车 2024A 。

压缩机上的螺纹接头

页面顶部

安装压缩机

安装压缩机

注意
喷射系统部件上的尘土
→ 松开连接点之前，必须彻底清洁连接点及其四周。 如果发动机非常脏，应在开始解体工作之前清洗发动机。
→ 将拆卸下的零件放在干净的表面上，并盖住它们。 不得使用纤维易脱落的布。
→ 如果不马上进行维修工作，请小心地将部件盖上或密封上。 在连接处安装橡胶盖。 用薄膜或胶条密封进气口。
→ 只安装清洁的零件。 安装之前，不得将配件从包装中取出。
→ 切勿在系统打开的情况下使用压缩空气。 请勿移动车辆。

信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图或 → 1X00IN 技术值

1. 以相反顺序进行安装。 请特别注意以下事项：
1.1. 更换密封件。
1.2. 用标准软管卡箍固定所有软管连接。
2. 安装压缩机时，确保曲轴箱强制通风的连接件安装在正确的位置。
2.1. 检查 O 形环，如有损坏请更换。

曲轴箱强制通风连接件
3. 安装压缩机时，请检查真空管路是否已安装到正确位置。

真空管路

页面顶部

后续工作

后续工作

1. 安装压缩机传动皮带。 → 137819 拆卸和安装传动皮带
2. 连接蓄电池。 → 978509 松开和固定蓄电池的接地线
3. 检查冷却系统和低温回路的发动机冷却液液位。 → 190101 检查冷却系统
4. 安装发动机舱右侧饰板。 → 700219 拆卸和安装前装饰板（发动机舱）
5. 在左右两侧安装前气动弹簧。 → 553119 拆卸和安装前气动弹簧
