WM 211413 将压缩机固定到发动机和变速箱支架上以进行装配作业
-
工具和材料
-
固定压缩机
工具
| 名称 |
类型 |
编号 |
描述 |
|
| 发动机托架 VAS 6095/1-4 |
车间设备 |
VAS product |
|
 |
| 变速箱支架 |
VW 工具 |
T40206 |
|
 |
| 密封元件 |
VW 工具 |
T40206/2 |
|
 |
页面顶部
工具和材料
工具：
发动机托架 VAS 6095/1-4 VAS product
 |
发动机和变速箱支架 VAS 6095 |

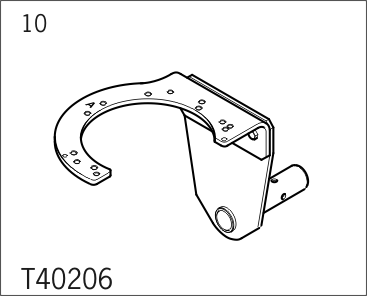

变速箱支架 T40206
 |
变速箱支架 T40206 |

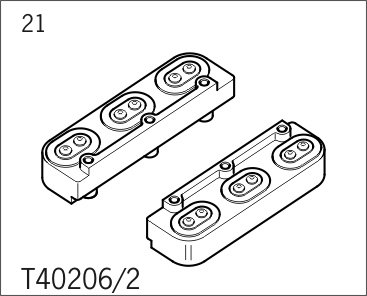

密封元件 T40206/2
页面顶部
固定压缩机
固定压缩机
 |
信息 |
压缩机壳底部开口的设计可方便技师在装配作业期间清楚看到并且很容易就能接触到增压空气冷却器。
| 1. |
拆下压缩机。 → 211419 拆卸和安装压缩机 |
| 3. |
如图所示，将压缩机固定到变速箱支架上。 要安装螺钉
-1-
，可使用孔“1”、“4”、“9”和“13”。 |
|
在右前部使用螺钉
-2-
将支架
-T40206/2-
直接拧到压缩机壳上。 |
 |
将压缩机固定到变速箱支架上 |
密封元件的安装位置：
密封元件上的密封件
-箭头 1-
朝下。
压缩机壳中的开口
-箭头 2-
可方便技师清楚看到并且很容易就能接触到增压空气冷却器。
 |
密封元件的安装位置 |
