WM 211401 检查压缩机是否泄漏

- 工具和材料

- 准备工作

- 检查压缩机是否泄漏

名称	类型	编号	描述

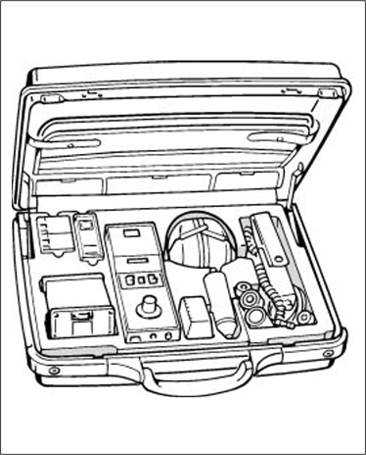

超声波探测器 UD 150	车间设备	VAS product
密封元件	VW 工具	T40206/2

页面顶部

工具和材料

密封元件 T40206/2

页面顶部

1.	拆下压缩机。 → 211419 拆卸和安装压缩机

2.	将压缩机固定到发动机和变速箱支架上，以进行泄漏测试。 → 211413 将压缩机固定到发动机和变速箱支架上以进行泄漏测试

3.	安装控制活门控制单元。 → 211919 拆卸和安装压缩机控制活门

页面顶部

信息

为使图示更清晰，仅显示了压缩机，而未显示变速箱支架。

1.	将软管转接器 -V.A.G. 1687/13-1- 固定在压缩机壳底部。

用软管卡箍固定软管连接。

软管转接器 V.A.G. 1687/13-1

2.	-软管转接器 V.A.G. 1687/13-3- 必须固定在压缩机壳顶部。

用软管卡箍固定软管连接。

软管转接器 V.A.G. 1687/13-3

3.	将软管转接器 -V.A.G. 1687/13-2 - 用转接器 -V.A.G. 1687/10- 固定到压缩机壳上。

用软管卡箍固定软管连接。

带转接器 V.A.G. 1687/10 的 V.A.G. 1687/13-2

4.	按照以下步骤准备增压空气系统检测仪 -V.A.G. 1687- ：

完全拧下压力控制阀 -2- ，然后关闭阀 -3- 和 -4- 。

检测仪

5.	如图所示，将增压空气系统检测仪连接到压缩空气 -1- 和转接器 -V.A.G. 1687/10- 上。

将检测仪连接到转接器

6.	如果观察镜中有水，则打开排放螺塞 -6- 将水排出。

打开阀 -3- 。

检测仪

7.	使用压力控制阀 -2- 将压力设置为 0.5 bar。

打开阀 -4- ，并等到测试回路中充满压力。如有必要，再次将压力设置为 0.5 bar。

关闭阀 -3- ，然后检查压力表。

检测仪

8.	在 30 秒内，压力下降不得超过 0.1 bar。

9.	检查增压空气系统是否泄漏，方法是聆听是否发出嘶嘶声噪音、触摸、使用市售泄漏检测喷剂或使用超声波探测器 UD 150 VAS product 。
