WM 249019 拆卸和安装燃油管路（高压）

- 准备工作
- 拆卸燃油管路
- 安装燃油管路
- 后续工作

工具

名称 类型 编号 描述

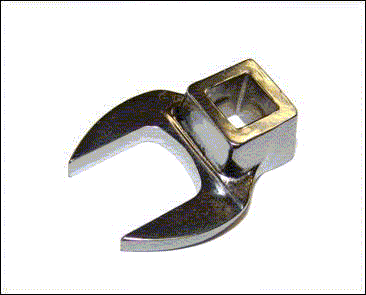

爪形扳手 商用工具 Nr.195

技术价值

位置 描述 类型 基本值 公差 1 公差 2
用于将电位计固定到进气歧管翼板的紧固螺钉   紧固扭矩 2.5 Nm (2 ftlb.)
燃油压力传感器 用机油涂抹螺纹 紧固扭矩 22 Nm (16 ftlb.)
高压管路保持架的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
燃油高压管路的联管螺母   紧固扭矩 27 Nm (20 ftlb.)
用于将燃油高压管路固定到支架的紧固螺钉   紧固扭矩 9 Nm
紧固螺母   紧固扭矩 9 Nm (6.5 ftlb.)
用于固定燃油分配器的固定杆的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
紧固螺钉   紧固扭矩 2.5 Nm (2 ftlb.)
用于燃油分配器的联管螺母   紧固扭矩 40 Nm (30 ftlb.)

页面顶部

准备工作

准备工作

1. 拆下压缩机。 → 211419 拆卸和安装压缩机

页面顶部

拆卸燃油管路

装配概图 - 进气歧管下部


装配概图 - 进气歧管下部
1 - 螺钉 → 紧固扭矩: 2.5 Nm (2 ftlb.)
2 - 进气歧管翼板电位计
3 - 密封环/如有损坏则予以更换
4 - 套筒
5 - 燃油压力传感器 → 紧固扭矩: 22 Nm (16 ftlb.)
6 - 保持架
7 - 螺钉 → 紧固扭矩: 9 Nm (6.5 ftlb.)
8 - 高压管路 → 紧固扭矩: 27 Nm (20 ftlb.)
9 - 螺钉 → 紧固扭矩: 9 Nm
10 - 螺母 → 紧固扭矩: 9 Nm (6.5 ftlb.)
11 - 螺钉 → 紧固扭矩: 9 Nm (6.5 ftlb.)
12 - 螺钉 → 紧固扭矩: 2.5 Nm (2 ftlb.)
13 - 燃油分配器固定杆
14 - 联管螺母 → 紧固扭矩: 40 Nm (30 ftlb.)
15 - 燃油分配器
16 - 密封件/更换
17 - 进气歧管下部
18 - 密封件/更换
19 - 支承环
20 - O 形环/更换，安装前涂上机油
21 - 隔环/如果损坏，则进行更换
22 - 燃油喷射器
23 - 顶部密封垫圈
24 - 底部密封垫圈
25 - 挡圈
26 - 燃烧室密封环/更换
27 - 密封环/如有损坏则予以更换
28 - 真空执行器的执行杆
29 - 进气歧管翼板阀的真空软管
30 - 进气歧管翼板控制的真空执行器

拆卸燃油管路

警告
有毒物体
→ 保证工作区通风良好。
→ 切勿咽下或吸入。
→ 具体信息，请参见《危险说明》。
→ 穿戴个人防护装备。
→ 切勿在工作区域中吸烟或吃喝。

警告
燃油溢出
→ 发动机处于热态时切勿操作燃油系统。
→ 穿戴个人防护装备。
→ 在醒目位置贴上警告标志。
→ 远离明火和火源。

注意
喷射系统部件上的尘土
→ 松开连接点之前，必须彻底清洁连接点及其四周。 如果发动机非常脏，应在开始解体工作之前清洗发动机。
→ 将拆卸下的零件放在干净的表面上，并盖住它们。 不得使用纤维易脱落的布。
→ 如果不马上进行维修工作，请小心地将部件盖上或密封上。 在连接处安装橡胶盖。 用薄膜或胶条密封进气口。
→ 只安装清洁的零件。 安装之前，不得将配件从包装中取出。
→ 切勿在系统打开的情况下使用压缩空气。 请勿移动车辆。

1. 从支架中向前移出二次空气软管 -箭头- ，然后按释放按钮以将其断开。

二次空气软管
2. 拆下螺钉 -箭头- ，然后将进气歧管翼板电位计连同进气歧管翼板真空执行器一起移到旁边。

进气歧管翼板电位计
3. 拧下螺母 -箭头- ，然后拆下防护板 -1- 。

高压燃油泵的防护板
注意
对管道和管路连接操作不当
→ 请不要对管道和管路连接过度用力。
→ 松开和紧固管路时，一定要顶住它们。

4. 拆下螺钉 -箭头- 和螺纹接头 -1- 。 拧下联管螺母 -2- 和 -3- ，进行此操作时要顶住螺口插座。

拆卸高压管路
5. 拆下高压管路。

页面顶部

安装燃油管路

安装燃油管路

警告
有毒物体
→ 保证工作区通风良好。
→ 切勿咽下或吸入。
→ 具体信息，请参见《危险说明》。
→ 穿戴个人防护装备。
→ 切勿在工作区域中吸烟或吃喝。

注意
喷射系统部件上的尘土
→ 松开连接点之前，必须彻底清洁连接点及其四周。 如果发动机非常脏，应在开始解体工作之前清洗发动机。
→ 将拆卸下的零件放在干净的表面上，并盖住它们。 不得使用纤维易脱落的布。
→ 如果不马上进行维修工作，请小心地将部件盖上或密封上。 在连接处安装橡胶盖。 用薄膜或胶条密封进气口。
→ 只安装清洁的零件。 安装之前，不得将配件从包装中取出。
→ 切勿在系统打开的情况下使用压缩空气。 请勿移动车辆。

信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图或 → 1X00IN 技术值

1. 首先用手尽量拧紧联管螺母。 进行此操作时，检查高压管路，确保其未绷紧。
警告
燃油供应管路泄漏
→ 执行泄漏测试。

注意
对管道和管路连接操作不当
→ 请不要对管道和管路连接过度用力。
→ 松开和紧固管路时，一定要顶住它们。

2. 用 爪形扳手 将联管螺母拧紧至指定扭矩。 同时用开口扳手顶住燃油分配器上螺口插座的六角体。
3. 只有拧紧高压管路后，才可拧紧紧固卡子的螺钉。
4. 按照与拆卸相反的顺序继续进行安装。

页面顶部

后续工作

后续工作

1. 安装压缩机。 → 211419 拆卸和安装压缩机
