WM 244719 拆卸和安装进气歧管（包括更换用于进气歧管翼板控制的真空执行器）

- 准备工作
- 信息
- 拆卸进气歧管下部和燃油分配器
- 更换进气歧管翼板控制的真空执行器
- 安装进气歧管下部和燃油分配器
- 后续工作

工具

名称 类型 编号 描述

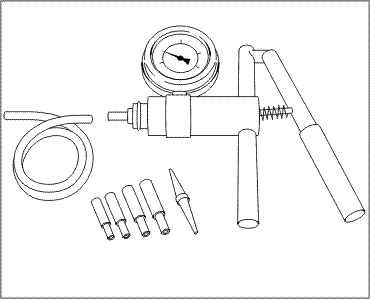

手持式真空泵 车间设备 VAS 6213

技术价值

位置 描述 类型 基本值 公差 1 公差 2
用于将电位计固定到进气歧管翼板的紧固螺钉   紧固扭矩 2.5 Nm (2 ftlb.)
燃油压力传感器 用机油涂抹螺纹 紧固扭矩 22 Nm (16 ftlb.)
高压管路保持架的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
燃油高压管路的联管螺母   紧固扭矩 27 Nm (20 ftlb.)
用于将燃油高压管路固定到支架的紧固螺钉   紧固扭矩 9 Nm
紧固螺母   紧固扭矩 9 Nm (6.5 ftlb.)
用于固定燃油分配器的固定杆的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
紧固螺钉   紧固扭矩 2.5 Nm (2 ftlb.)
用于燃油分配器的联管螺母   紧固扭矩 40 Nm (30 ftlb.)

页面顶部

准备工作

准备工作

信息
左侧进气歧管下部的拆卸和安装程序如下所述。 另一侧的拆卸和安装顺序实际上与上面的程序相同。

1. 拆下压缩机。 → 211419 拆卸和安装压缩机
2. 将真空软管按到一旁。

进气歧管翼板控制的真空执行器的准备工作

1. 拆下发动机盖罩。
左侧，气缸 4-6：
2. 拆下发动机舱护板。 → 108019 拆卸和重新安装发动机舱护板
3. 排空低温冷却系统冷却液。 → 193817 排空和加注冷却液（包括排气）

页面顶部

信息

装配概图 - 进气歧管下部


装配概图 - 进气歧管下部
1 - 螺钉 → 紧固扭矩: 2.5 Nm (2 ftlb.)
2 - 进气歧管翼板电位计
3 - 密封环/如有损坏则予以更换
4 - 套筒
5 - 燃油压力传感器 → 紧固扭矩: 22 Nm (16 ftlb.)
6 - 保持架
7 - 螺钉 → 紧固扭矩: 9 Nm (6.5 ftlb.)
8 - 高压管路 → 紧固扭矩: 27 Nm (20 ftlb.)
9 - 螺钉 → 紧固扭矩: 9 Nm
10 - 螺母 → 紧固扭矩: 9 Nm (6.5 ftlb.)
11 - 螺钉 → 紧固扭矩: 9 Nm (6.5 ftlb.)
12 - 螺钉 → 紧固扭矩: 2.5 Nm (2 ftlb.)
13 - 燃油分配器固定杆
14 - 联管螺母 → 紧固扭矩: 40 Nm (30 ftlb.)
15 - 燃油分配器
16 - 密封件/更换
17 - 进气歧管下部
18 - 密封件/更换
19 - 支承环
20 - O 形环/更换，安装前涂上机油
21 - 隔环/如果损坏，则进行更换
22 - 燃油喷射器
23 - 顶部密封垫圈
24 - 底部密封垫圈
25 - 挡圈
26 - 燃烧室密封环/更换
27 - 密封环/如有损坏则予以更换
28 - 真空执行器的执行杆
29 - 进气歧管翼板阀的真空软管
30 - 进气歧管翼板控制的真空执行器

页面顶部

拆卸进气歧管下部和燃油分配器

拆卸进气歧管下部和燃油分配器

信息
左侧进气歧管下部的拆卸和安装程序如下所述。 另一侧的拆卸和安装顺序实际上与上面的程序相同。

1. 拆下进气歧管下部。
1.1. 断开燃油压力传感器上的电气插头 -4- 。
1.2. 拧下联管螺母 -1- 。 执行此操作时，应顶住螺口灯座。
注意
喷射系统部件上的尘土
→ 松开连接点之前，必须彻底清洁连接点及其四周。 如果发动机非常脏，应在开始解体工作之前清洗发动机。
→ 将拆卸下的零件放在干净的表面上，并盖住它们。 不得使用纤维易脱落的布。
→ 如果不马上进行维修工作，请小心地将部件盖上或密封上。 在连接处安装橡胶盖。 用薄膜或胶条密封进气口。
→ 只安装清洁的零件。 安装之前，不得将配件从包装中取出。
→ 切勿在系统打开的情况下使用压缩空气。 请勿移动车辆。

1.3. 拧下螺钉和螺母 -箭头- ，然后将进气歧管下部连同燃油分配器一起拔下。
1.4. 断开进气歧管翼板电位计上的电气插头 -2- ，然后拔下真空软管 -3- 。

拆下进气歧管下部

页面顶部

更换进气歧管翼板控制的真空执行器

更换进气歧管翼板控制气缸 1 - 3 的真空执行器

信息

1. 断开二次空气管路。
1.1. 断开二次空气管路 -1- （ -箭头- ）。
1.2. 打开固定器 -2- 并松开管路。

断开二次空气管路
2. 拆下真空执行器 -1- 。
2.1. 拆卸螺钉 -2- 。
2.2. 拆下进气歧管翼板电位计 -3- 。
2.3. 松开真空执行器 -1- 的执行杆 -5- 球座 -4- 。

真空执行器
3. 安装真空执行器 -1- 。
3.1. 润滑真空执行器的执行杆 -5-
3.2. 将球座 -4- 固定到真空执行器的执行杆 -5- 上。
3.3. 更换并润滑 O 形环 -7- 。
3.4. 安装进气歧管翼板 -8- 电位计 -3- 。
3.5. 拧紧螺钉 -2- 。

真空执行器
4. 紧固二次空气管路。

更换进气歧管翼板控制气缸 4 - 6 的真空执行器

1. 拧下冷却液管的螺钉 -1 ... 3- 。

低温冷却液管的螺钉
2. 松开储液罐处的冷却液管路。
2.1. 松开卡箍 -箭头 - ，然后拔下冷却液管路。
2.2. 拆卸螺钉 -2- 。

左前冷却液软管
3. 松开真空管路。
3.1. 松开卡箍 -1- 并拔下软管 -2- 。
3.2. 将真空管路从连接点 -3- -箭头- 拔出。

真空管路
4. 拆下真空执行器 -1- 。
4.1. 拆卸螺钉 -2- 。
4.2. 拆下进气歧管翼板电位计 -3- 。
4.3. 松开真空执行器 -1- 的执行杆 -5- 球座 -4- 。

真空执行器
5. 安装真空执行器 -1- 。
5.1. 润滑真空执行器的执行杆 -5-
5.2. 将球座 -4- 固定到真空执行器的执行杆 -5- 上。
5.3. 更换并润滑 O 形环 -7- 。
5.4. 安装进气歧管翼板 -8- 电位计 -3- 。
5.5. 拧紧螺钉 -2- 。

真空执行器

页面顶部

安装进气歧管下部和燃油分配器

安装进气歧管下部和燃油分配器

注意
喷射系统部件上的尘土
→ 松开连接点之前，必须彻底清洁连接点及其四周。 如果发动机非常脏，应在开始解体工作之前清洗发动机。
→ 将拆卸下的零件放在干净的表面上，并盖住它们。 不得使用纤维易脱落的布。
→ 如果不马上进行维修工作，请小心地将部件盖上或密封上。 在连接处安装橡胶盖。 用薄膜或胶条密封进气口。
→ 只安装清洁的零件。 安装之前，不得将配件从包装中取出。
→ 切勿在系统打开的情况下使用压缩空气。 请勿移动车辆。

信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图或 → 1X00IN 技术值

信息

信息

1. 以相反顺序进行安装。 请特别注意以下事项：
2. 在安装进气歧管下部时，必须 -沿箭头方向- 移动进气歧管翼板。

进气歧管翼板
3. 必须连接 手持式真空泵 VAS 6213 。
3.1. 如图所示，必须将 手持式真空泵 VAS 6213 连接到进气歧管翼板控制装置的真空执行器上的接头。
信息
如果不打算打开进气歧管翼板，则在安装进气歧管下部时，可以使用气缸盖中的导板夹住翼板。

3.2. 使用 手持式真空泵 VAS 6213 制造真空。

进气歧管翼板上的 VAS 6213 手持式真空泵
4. 以均匀的力度将进气歧管下部按压到喷油器上。
5. 按照与指定扭矩对角相对的顺序拧紧进气歧管下部的螺钉和螺母。 → 1001IN 发动机的紧固扭矩
6. 必须将 手持式真空泵 VAS 6213 从进气歧管翼板控制装置的真空执行器上的接头上拔下。
7. 安装进气歧管下部。
7.1. 将电气插头 -4- 安装到燃油压力传感器上。
7.2. 拧紧联管螺母 -1- 。 执行此操作时，应顶住螺口灯座。
7.3. 关于紧固扭矩，请参见进气歧管下部的装配概图。 → 1001IN 发动机的紧固扭矩
7.4. 检查高压燃油管路，确保其不绷紧。

拆下进气歧管下部

页面顶部

后续工作

后续工作

1. 安装压缩机。 → 211419 拆卸和安装压缩机

进气歧管翼板控制的真空执行器的后续工作

1. 加注低温系统的冷却液。 → 193817 排空和加注冷却液（包括排气）
2. 安装发动机舱护板。 → 108019 拆卸和重新安装发动机舱护板
3. 安装发动机盖罩。
