WM 244019 拆卸和安装高压喷油器

- 准备工作

- 拆卸高压喷油器

- 安装高压喷油器

- 后续工作

工具

名称	类型	编号
维修包	VW 工具	T10133

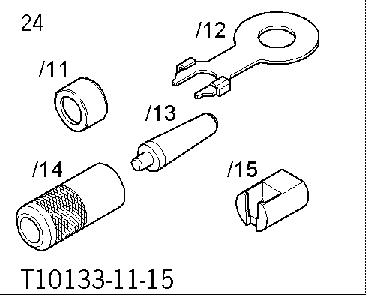

辅助工具套件	VW 工具	T10133/11-15

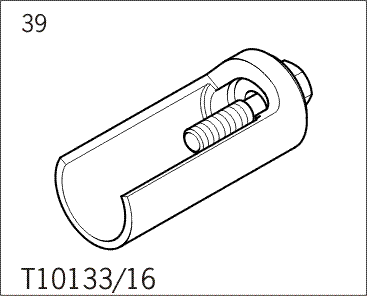

拆卸工具	VW 工具	T10133/16

页面顶部

准备工作

1.	拆下压缩机。 → 211419 拆卸和安装压缩机

2.	拆卸相关的进气歧管下部。 → 244719 拆卸和安装进气歧管

页面顶部

拆卸高压喷油器

注意

喷射系统部件上的尘土

材料损坏
发动机运转不畅
废气排放差

→	松开连接点之前，必须彻底清洁连接点及其四周。如果发动机非常脏，应在开始解体工作之前清洗发动机。
→	将拆卸下的零件放在干净的表面上，并盖住它们。不得使用纤维易脱落的布。
→	如果不马上进行维修工作，请小心地将部件盖上或密封上。在连接处安装橡胶盖。用薄膜或胶条密封进气口。
→	只安装清洁的零件。安装之前，不得将配件从包装中取出。
→	切勿在系统打开的情况下使用压缩空气。请勿移动车辆。

拉出喷油器。

1.1.	将维修包 T10133 中的拉具导入喷油器上的凹槽中。

1.2.	辅助工具套件 T10133/11-15 中的拆卸工具 T10133/16 -T10133/16- 必须放置在拉具上。然后，通过转动螺钉 -1- 拔出喷油器。

拉出喷油器

分解喷油器

分解喷油器。

1.1.	将支承环 -4- 、O 形环 -3- 和隔环 -2- 拉出喷油器 -1- 。

1.2.	拆下挡圈 -7- 和密封垫圈（位于顶部 -5- 和底部 -6- ）。

1.3.	通过用刀切割密封件或用小螺丝刀拓宽密封件并将其向前拉来小心地移除燃烧室密封件 -8- 。

1.4.	如果喷油器上的凹槽损坏，则必须更换喷油器。

喷油器概图

页面顶部

安装高压喷油器

注意

喷射系统部件上的尘土

材料损坏
发动机运转不畅
废气排放差

→	松开连接点之前，必须彻底清洁连接点及其四周。如果发动机非常脏，应在开始解体工作之前清洗发动机。
→	将拆卸下的零件放在干净的表面上，并盖住它们。不得使用纤维易脱落的布。
→	如果不马上进行维修工作，请小心地将部件盖上或密封上。在连接处安装橡胶盖。用薄膜或胶条密封进气口。
→	只安装清洁的零件。安装之前，不得将配件从包装中取出。
→	切勿在系统打开的情况下使用压缩空气。请勿移动车辆。

注意

对密封环和盖的操作不正确

泄露
有损坏部件的危险

→	使用不带毛刺的清洁工具。
→	清洁时，务必确保不要留下任何划痕或刮伤。

1.	使用尼龙气缸刷 -T10133/4- 清洁气缸盖中的孔。

清洁喷油器的孔

信息

将燃烧室密封环滑到喷油器上时，它会变宽。因此，安装后必须分两个步骤将其再次封闭。

2.	将维修包中的安装锥 -T 10133/5- 与新的燃烧室密封环 -1- 一起放到喷油器 -2- 上。

安装锥

3.	使用装配套管 -T 10133/6- 将燃烧室密封环尽可能滑到安装锥 -T 10133/5- 上。

翻转装配套管 -T 10133/6- ，然后将燃烧室密封环滑入密封环凹槽中。

装配套管

4.	通过轻微的旋转运动（大约 180°）将校准喷嘴 -T10133/7- 尽可能压到喷油器上。

通过反方向转动，再次拔出校准套筒。

校准套筒 T10133/7

5.	通过轻微的旋转运动（大约 180°）将校准喷嘴 -T10133/8- 尽可能压到喷油器上。

通过反方向转动，再次拔出校准套筒。

校准套筒 T10133/8

6.	装配喷油器的各个零件。

喷油器概图

1	- 喷油器
2	- 隔环
3	- O 形环/涂抹清洁的机油
4	- 支承环
5	- 顶部密封垫圈/遵循安装位置
6	- 底部密封垫圈/遵循安装位置
7	- 挡圈/请勿过度拉伸
8	- 燃烧室密封件/切勿用机油润滑！

7.	使用装配冲棒 -T10133/9- 将喷油器尽可能地滑入气缸盖的孔中。

喷油器的装配冲棒

8.	后续安装以相反顺序进行。请注意以下事项：

8.1.	喷油器的电气连接必须在气缸盖中为此目的而设计的切口中接合。

页面顶部

后续工作

1.	安装相关的进气歧管下部。 → 244719 拆卸和安装进气歧管

2.	安装压缩机。 → 211419 拆卸和安装压缩机
