WM 190101 检查冷却系统

- 工具和材料
- 检查冷却系统

工具

名称 类型 编号 描述

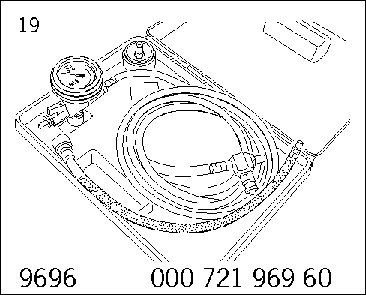

加注装置 专用工具 9696

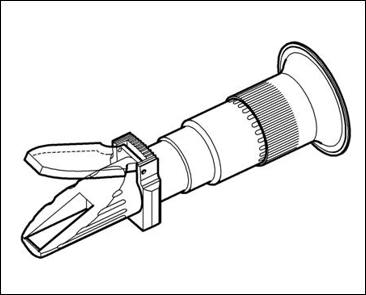

折射仪 VW 工具 T10007A
冷却系统检测仪 V.A.G 1274B

页面顶部

工具和材料

工具和材料


工具
A - 冷却系统检测仪
B - 加长软管 FZ 100
C - 盖转接器 K22（仅用于跑车）
D - 盖转接器 K60（与 加注装置 共同提供）
防冻液检测仪 => 折射仪 T10007A 或 折射仪 T10007A

页面顶部

检查冷却系统

冷却液： 检查液位和防冻液量

警告
有毒物体
→ 保证工作区通风良好。
→ 切勿咽下或吸入。
→ 具体信息，请参见《危险说明》。
→ 穿戴个人防护装备。
→ 切勿在工作区域中吸烟或吃喝。

警告
灼热液体
→ 让液体冷却下来。
→ 穿戴个人防护装备。

警告
旋转部件
→ 切断部件驱动电机电源或蓄电池电源。

注意
冷却回路加注不当
→ 释放系统压力后，请勿起动发动机。
→ 正确加注冷却系统，并在启动发动机之前对冷却系统排气。

信息

信息
检查发动机冷却液液位的测试条件 =>

1. 打开保养盖 -1- 。

保养盖
2. 小心地打开冷却液储液罐盖。 沿逆时针方向旋下盖子。

冷却液储液罐盖
3. 使用商用防冻液检测仪检查防冻液量。 如果低于 -37°C，则必须进行相应调整。 冷却液液位不得低于最低标记。

检查防冻液量
信息

以 °C 为单位测量防冻保护

添加的防冻液量（单位为升）

- 5

9

- 10

8.5

- 15

7.5

- 20

7

- 25

5

- 30

3.5

- 35

1.5
检查发动机冷却液液位
4. 打开保养盖 -1- 。

保养盖
5. 检查发动机冷却液液位。 如有必要，可将冷却液加注至冷却液储液罐的最高标记处。 如果冷却液大量损失，请务必探明原因。

冷却液储液罐
6. 必要时小心地打开冷却液储液罐盖。 沿逆时针方向旋下盖子。

冷却液储液罐盖
7. 拧上冷却液储液罐盖。

冷却液储液罐盖
8. 关闭保养活门。

使用“折射仪”检查冷却液中的防冻液含量。

信息


折射仪

项目

显示的名称

说明

-A-

丙烯基冷却液的刻度

不能用于 M48 型发动机。

-B-

乙烯基冷却液的刻度

冷却液（如 elf GLACELF SUPRA）。 用于 M48 型发动机。

-C-

蓄电池酸液的刻度

可由此检查蓄电池的充电状态。 左侧的值表示电解液的比重。 一旦电量低于 1.20，则必须对蓄电池重新充电。

-D-

乙醇基挡风玻璃清洁剂的刻度

可由此读取挡风玻璃清洁剂的凝固点。

-E-

亮/暗界限

结合相关刻度的交汇点，它规定了要确定的值。

-F-

纯水的刻度

当使用蒸馏水喷洒后，亮/暗界限必须位于此处。
1. 使用吸液管从冷却液储液罐中提取样品。

吸液管
2. 在测试面上沉淀若干冷却液液滴。

测试面上的沉淀液滴
3. 合上光扩散透镜。 必须形成闭合的薄膜。

合上光扩散透镜
4. 使用“折射仪”对着非常强的光源进行观察。 会出现非常清晰的亮/暗界限。 此线与显示刻度标记之间的交汇点即表示冷却液的凝固点。
5. 如果凝固点过低，则进行相应调整。
信息

以 °C 为单位测量防冻保护

添加的防冻液量（单位为升）

- 5

9

- 10

8.5

- 15

7.5

- 20

7

- 25

5

- 30

3.5

- 35

1.5

检查冷却系统是否存在泄漏/检查加注质量（尤其是具有热量管理功能的系统）

信息

信息
冷却系统未正确加注的可能症状包括（虹吸管中的气泡）=>

1. 检查冷却系统是否有泄漏现象。 为此，可用 冷却系统检测仪 施加约 1.5 bar 的测试压力，并检查软管连接是否存在泄漏。 压力不得下降。

冷却系统检测仪
2. 检查发动机冷却液液位。 如有必要，将冷却液加注至冷却液储液罐的最高标记处。 如果冷却液大量损失，请务必探明原因。

冷却液储液罐
3. 重新拧上冷却液储液管的盖，直到听到它锁定到位的咔嗒声。

冷却液储液罐盖
4. 关闭保养活门。
5. 检查散热器外部是否脏污。散热器应无过多污物。如有必要，可使用带有刷子附件的真空吸尘器来清洁散热器。
