WM 280419 拆卸和安装点火起动开关

- 准备工作

- 拆卸点火起动开关

- 安装点火起动开关

- 后续工作

名称	类型	编号	描述

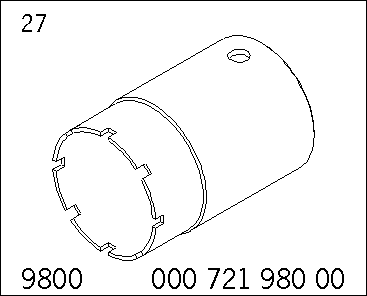

扳手	专用工具	9800

位置	描述	类型	基本值	公差 1	公差 2
联管螺母		紧固扭矩	6 Nm (4.5 ftlb.)

页面顶部

准备工作

1.	拆下底部的仪表板插件。 → 900319 拆卸和安装仪表板插件 –“拆卸”部分

2.	拆下左侧仪表板下的饰板。 → 701919 拆卸和安装仪表板下的饰板 -“拆卸”部分

页面顶部

注意

电压峰值

→	先取下点火车匙并关闭负载，然后再断开或拆卸负载。

点火起动开关的安装位置

1.	将专用工具扳手安装到联管螺母 -A- 上。

2.	将联管螺母 -1- 用专用工具扳手拧下，然后从点火起动开关上拆下联管螺母 -B- 。

松开联管螺母（见图示）。

3.	向内压点火起动开关 -C- 并沿向下方向将其拆下。

4.	松开电气插头 -a- 并将其断开连接 -箭头- 。

断开电气插头

页面顶部

1.	按照与拆卸相反的顺序进行安装。

2.	拧紧联管螺母。紧固扭矩 6 Nm (4.5 ftlb.)

页面顶部

1.	安装左侧仪表板下的饰板。 → 701919 拆卸和安装仪表板下的饰板 –“安装”部分

2.	安装底部的仪表板插件。 → 900319 拆卸和安装仪表板插件 –“安装”部分
