| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|

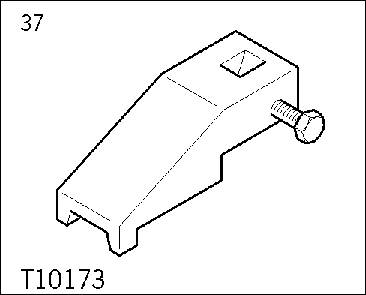

| 调节工具 | VW 工具 | T10173 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 多功能开关 | 到变速箱 | 紧固扭矩 | 5 Nm | ||
| 螺母 | （换档轴上） | 紧固扭矩 | 7 Nm (5 ftlb.) | ||
| 盖形螺母 | （换档轴上） | 紧固扭矩 | 15 Nm (11 ftlb.) | ||
| 隔热板 | 到变速器右侧 | 拧紧力矩 | 10 Nm |
| 1. | 拆下发动机护板。 → 108019 拆卸和安装发动机护板 |
| 2. | 拆下前万向节轴。 → 390219 拆卸和安装前万向节轴 |
 |
多功能开关的安装位置 |
| 1. | 选档杆处于 N 档。 |
| 2. | 拧下紧固螺钉
|
 |
隔热板 |
| 3. | 从多功能开关上断开电气插头。 |
| 4. | 拆下多功能开关上的盖形螺母、盖以及带止动垫圈和橡胶垫圈的螺母 → 多功能开关 。 |
 |
多功能开关 |
| 5. | 松开紧固螺钉
|
 |
多功能开关的紧固螺钉 |
| 6. | 将专用工具 调节工具 T10173 放置在轴上并用螺钉固定在轴上
|
 |
多功能开关的调节工具 |
| 7. | 拧紧紧固螺钉
|
|
多功能开关的紧固螺钉 |
| 8. | 安装并且拧紧多功能开关上的盖形螺母、盖以及带止动垫圈和橡胶垫圈的螺母 → 多功能开关 。 → 紧固扭矩: 7 Nm (5 ftlb.) → 紧固扭矩: 15 Nm (11 ftlb.) |
|
多功能开关 |
| 9. | 将电气插头连接到多功能开关，直至其牢固接合。 |
| 10. | 将隔热板置于变速箱上。 |
| 11. | 拧紧紧固螺钉
|
|
隔热板 |
| 1. | 安装前万向节轴。 → 390219 拆卸和安装前万向节轴 |
| 2. | 安装发动机护板。 → 108019 拆卸和安装发动机护板 |
