WM 370419 拆卸和安装选档杆握柄

- 拆卸选档杆握柄

- 安装选档杆握柄

名称	类型	编号	描述

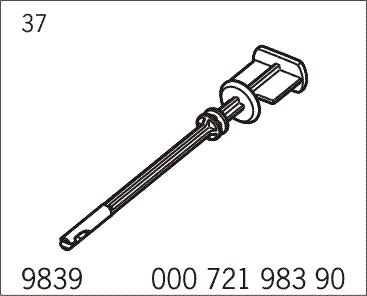

运输锁	专用工具	9839

页面顶部

拆卸选档杆握柄

信息

拆卸和安装选档杆握柄时，不得按下解锁按钮。

信息

不要挡住解锁按钮。

1.	沿箭头方向将选档杆握柄底部的锁止机构 -A- 转动 45°，然后将选档杆握柄向上拔下 -B- 。解锁按钮将弹出。

拆卸选档杆握柄

信息

不得对选档杆握柄的拉杆施加任何横向力。

2.	拆下选档杆握柄后，必须通过插入运输锁对其进行固定，以使解锁按钮不会被压入。

选档杆握柄锁

页面顶部

信息

解锁按钮被压入时，不得安装选档杆握柄。

如果解锁按钮已被压入，则如下所述进行操作：

解锁按钮的位置

1.	松开选档杆握柄。 -A-

拆卸选档杆握柄

2.	运输锁必须垂直于按钮插入选档杆握柄中，直到其锁入位。

插入专用工具

3.	运输锁此时必须在握柄中转动 10°-20°。

稍稍转动专用工具

信息

不要挡住解锁按钮。

4.	运输锁处于转动位置时，必须立即将其从选档杆握柄中拉出，以使解锁按钮弹出。

拆卸专用工具

信息

拆卸和安装选档杆握柄时，不得按下解锁按钮。

1.	如要安装新的选档杆握柄，必须事先拆下红色运输锁。

选档杆握柄锁

2.	将选档杆握柄安装到选档杆拨叉轴 -A- 上。

安装选档杆握柄

3.	沿箭头方向将选档杆握柄底部的锁止机构转动 45 度，然后锁止选档杆握柄 -B- 。
