WM 370235 检查并加满自动变速箱油

- 信息

- 自动变速箱油的准备工作

- 检查自动变速箱油

- 加满自动变速箱油

- 自动变速箱油的后续工作

工具

名称	类型	编号	描述

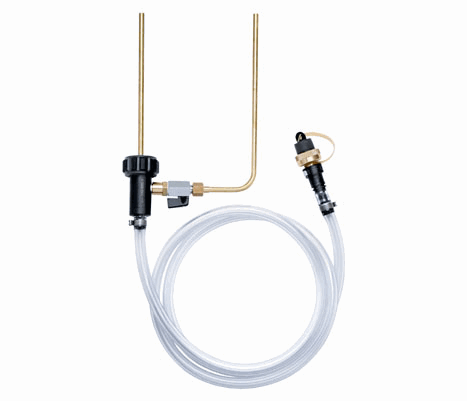

用于加注变速箱油的转接器 VAS 6262A	车间设备	VAS product

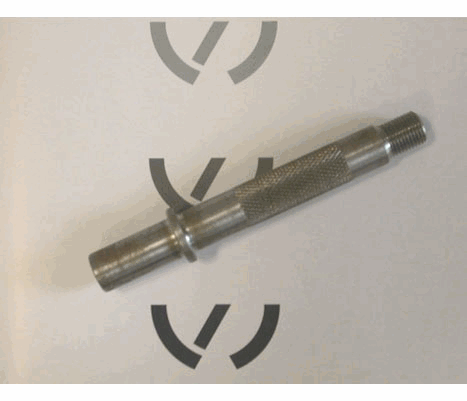

用于加注自动变速箱油的转接器 VAS 6262/2	车间设备	VAS product

技术价值

位置	描述	类型	基本值	公差 1	公差 2
检油塞	到自动变速箱油底壳	紧固扭矩	16 Nm (12 ftlb.)	+/-1 Nm (+/-0.5 ftlb.)
检油塞	到自动变速箱油底壳	紧固扭矩	16 Nm (12 ftlb.)	+/-1 Nm (+/-0.5 ftlb.)

页面顶部

信息

冷却器管路闭合时的测试条件

自动变速箱油冷却器管路未打开。

例如：一般检查时，更换密封环或更换自动变速箱油滤清器时。

在低负载档位预热变速箱。执行此操作时，在变速箱所有档位之间进行多次切换。
使用 PIWIS 检测仪读取自动变速箱油温度。
自动变速箱油温度： 35 – 45 °C。
选档杆处于 P 档。
踩下制动踏板，然后将换档杆在 P-R-N-D 之间慢慢换档 3 次。使选档杆在各位置保持 2 秒。
空调关闭、怠速运转时的测试和加注过程。

冷却器管路打开后的测试条件

自动变速箱油冷却器管路打开。

例如：更换变速箱、更换自动变速箱油、更换自动变速箱油管路、更换自动变速箱油冷却器、更换自动变速箱油节温器时。

在低负载档位预热变速箱。执行此操作时，在变速箱所有档位之间进行多次切换。
使用 PIWIS 检测仪读取自动变速箱油池温度。
自动变速箱油温度必须为 100 °C（冷却系统打开）。
使自动变速箱油冷却至约 35 °C。
选档杆处于 P 档。
踩下制动踏板，然后将换档杆在 P-R-N-D 之间慢慢换档 3 次。使选档杆在各位置保持 2 秒。
空调关闭、怠速运转时的测试和加注过程。

页面顶部

自动变速箱油的准备工作

1.	将车辆举升至水平位置，然后固定以防其滑行。 → 4X00IN 举升车辆

2.	拆下发动机防护板。 → 108019 拆卸和安装发动机防护板 -“拆卸”部分

页面顶部

检查自动变速箱油

1.	将选档杆移至位置 P，然后起动发动机。

在下面放置集油盘。

警告

灼热液体

小心烫伤

→	让液体冷却下来。
→	穿戴个人防护装备。

信息

有关接下来的步骤的详细信息，请阅读→ 370235 检查并加满自动变速箱油 -“信息”部分。

信息

拧下检油塞后，肯定会损失一定量的机油。这是由于检油塞的提升管中存有一些机油。

3.	拧下检油塞 -1- 。

自动变速箱油检油塞

4.	自动变速箱油从提升管连续滴下时，机油油位正确。否则应继续加注自动变速箱油。 → 370235 检查并加满自动变速箱油 -“加满”部分

5.	拧入检油塞 -1- 和新的密封件。 → 紧固扭矩: 16 Nm (12 ftlb.)+/-1 Nm (+/-0.5 ftlb.)

自动变速箱油检油塞

页面顶部

加满自动变速箱油

信息

有关接下来的步骤的详细信息，请阅读→ 370235 检查并加满自动变速箱油 -“信息”部分。

信息

拧下检油塞后，肯定会损失一定量的机油。这是由于检油塞的提升管中存有一些机油。

1.	将选档杆移至位置 P，然后起动发动机。

在下面放置集油盘。

警告

灼热液体

小心烫伤

→	让液体冷却下来。
→	穿戴个人防护装备。

信息

有关接下来的步骤的详细信息，请阅读→ 370235 检查并加满自动变速箱油 -“信息”部分。

信息

拧下检油塞后，肯定会损失一定量的机油。这是由于检油塞的提升管中存有一些机油。

3.	拧下检油塞 -1- 。

自动变速箱油检油塞

4.	将用于加注自动变速箱油的转接器用于加注自动变速箱油的转接器 VAS 6262/2 VAS product 拧入自动变速箱油底壳，并用手拧紧。

5.	将用于加注变速箱油的转接器用于加注变速箱油的转接器 VAS 6262A VAS product 连接到速动管接，然后加注自动变速箱油。

6.	拔下速动管接处用于加注变速箱油的转接器用于加注变速箱油的转接器 VAS 6262A VAS product 并进行检查，以查看自动变速箱油是否溢出。

7.	如果没有自动变速箱油溢出，则加注自动变速箱油，直到可以在提升管 -2- 处观察到稳定的排放。

8.	让自动变速箱油排放所需的时间，直到自动变速箱油仍然只是连续滴下。

9.	拧入检油塞 -1- 和新的密封件。 → 紧固扭矩: 16 Nm (12 ftlb.)+/-1 Nm (+/-0.5 ftlb.)

自动变速箱油检油塞

页面顶部

自动变速箱油的后续工作

1.	安装发动机防护板。 → 108019 拆卸和安装发动机防护板 -“安装”部分
