WM 399255 更换分动箱（前输出轴）密封环

- 准备工作

- 拆卸分动箱密封环

- 安装分动箱密封环

- 后续工作

名称	类型	编号	描述
拆卸器	VW 工具	T10055

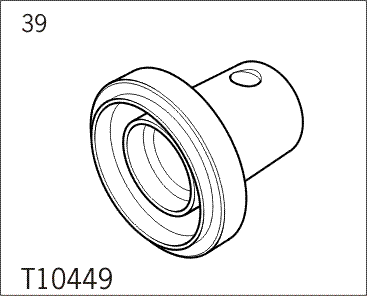

压力件	VW 工具	T10449

页面顶部

准备工作

1.	拆下前万向节轴。 → 390219 拆卸和安装前万向节轴

2.	排放分动箱油。 → 399055 更换分动箱油

页面顶部

1.	撬下防尘套 -1- （使用装配杆 -2- ）。

拆卸防尘套

2.	用芯轴在密封环的中心刺一个孔。

信息

3.	拧入直径为 4 mm 的自攻螺钉 -箭头- 。

密封环中的自攻螺钉

4.	使用拆卸器 T10055 拉出密封环。

拔出密封圈

页面顶部

1.	在新轴密封环的外圆周上涂抹少量的润滑油。

2.	将密封唇与防尘唇之间空间的一半填满密封脂。

3.	使用压力件 T10449 轻轻敲入密封环，直到敲不动为止。不要倾斜密封环。 → 安装密封圈

安装密封圈

4.	使用 T10399 - 装配工具敲入新的防尘套 -1- ，直到其锁到轴上。

安装防尘套

5.	更换 O 形环 -1- 和挡圈 -2- 。

O 形环和挡圈

页面顶部

1.	安装前万向节轴。 → 390219 拆卸和安装前万向节轴

2.	加注分动箱油。 → 399055 更换分动箱油
