| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 拆卸器 | VW 工具 | T10055 | |
|

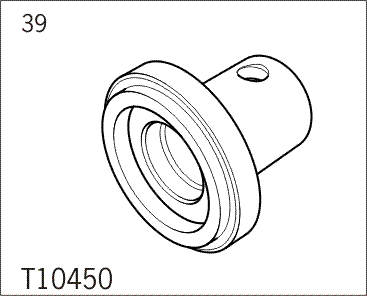

| 止推件 | VW 工具 | T10450 | |
| 1. | 拆卸后万向节轴。 → 393519 拆卸和安装后万向节轴 |
| 1. | 压出防尘套
|
 |
防尘套 |
| 2. | 用芯轴在密封环的中心刺一个孔。 |
 |
信息 |
| 3. | 拧入直径为 4 mm 的自攻螺钉
|
 |
密封环中的自攻螺钉 |
| 4. | 使用 拆卸器 T10055 拉出密封环。 → 拆卸密封环 |
 |
拆卸密封环 |
| 1. | 在新密封环的外圆周上涂抹少量的润滑油。 |
| 2. | 将密封唇与防尘唇之间空间的一半填满密封脂。 |
| 3. | 使用 止推件 T10450 敲入密封环，直到敲不动为止。 不要倾斜密封环。 → 安装密封圈 |
 |
安装密封圈 |
| 4. | 使用 T10399 - 装配工具敲入新的防尘套，直到其锁到轴上。 |
 |
安装防尘套 |
| 5. | 更换 O 形环
|
 |
O 形环和挡圈 |
| 1. | 安装后万向节轴。 → 393519 拆卸和安装后万向节轴 |
| 2. | 检查分动箱油，必要时加满。 → 399035 检查并加满分动箱油 |
