| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 手动计量泵 | 车间设备 | VAS product | |
|

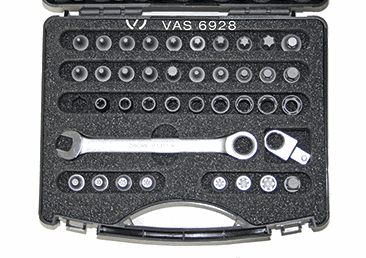

| 套筒扳手套件，39 件 | 车间设备 | VAS 6928 | |
|

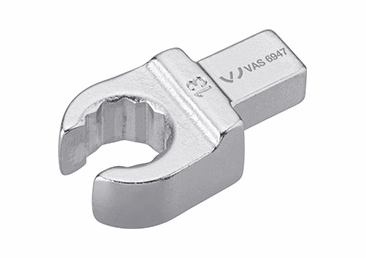

| 梅花套筒套头，a/f 13 | 车间设备 | VAS 6947 | |
|
| 转接器 | 车间设备 | VAS 6948 | |
|

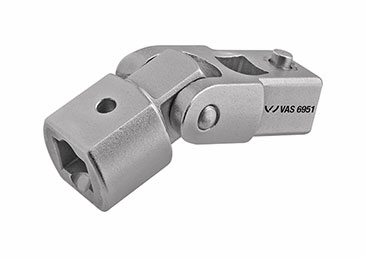

| 万向节 | 车间设备 | VAS 6951 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| Oil inspection plug | All-wheel final drive | Tightening torque | 35 Nm (26 ftlb.) | ||
| 机油油位 | 位于加注口螺钉下边缘之下 | 加注量 | 7 mm | +/-2 mm | |
| 机油油位 | 位于加注口螺钉下边缘之下 | 加注量 | 5 mm | +/-2 mm | |
| 机油油位 | 位于加注口螺钉下边缘之下 | 加注量 | 3 mm | +/-2 mm | |
| 机油油位 | 位于加注口螺钉下边缘之下 | 加注量 | 6 mm | +/-2 mm | |
| 检油塞 | 在四轮驱动主减速器上 | 紧固扭矩 | 35 Nm (26 ftlb.) |
| 1. | 拆下发动机护板。 → 108019 拆卸和安装发动机护板 -“拆卸”部分 |
 |
警告 |
| → | 让液体冷却下来。 |
| → | 穿戴个人防护装备。 |
 |
信息 |
| 1. | 将检油塞
|
 |
检油塞/加注口螺钉 |
| 2. | 如果机油达到检查窗口的下边缘，则机油油位正确。 |
| 3. | 如果不是这样，请加满机油。 → 399035 检查并加满四轮驱动主减速器油 -“加满”部分 |
| 4. | 拧上带新密封环的检油塞
|
 |
拧紧至规定力矩 |
| 车型 |
变速箱 |
识别号 |
初次加注量 |
更换量 |
加注测量 位于加注口螺钉下边缘之下 |
| 前桥主减速器 |
|||||
| Cayenne S [D6V –E0A] Cayenne [D34] |
FA 主减速器 165 SAF PD 机油 |
0,6 升 |
0.5 升 |
→ 加注量: 7 mm+/-2 mm |
|
| Cayenne GTS [D6V +E0W Cayenne Turbo [D58] Cayenne Diesel [D1V / D50 / D43] Cayenne S Diesel [DD8] Cayenne Hybrid [D19] Cayenne China [D11] |
主减速器 175 SAF PD 机油 |
0,6 升 |
0.5 升 |
→ 加注量: 5 mm+/-2 mm |
|
| 后轴差速器 |
|||||
| Cayenne Diesel [D1V / D50 / D43] Cayenne Hybrid [D19] Cayenne China [D11] |
后桥差速器 195 开口 SAF PD 机油 |
1Y0 |
0,9 升 |
0.8 升 |
→ 加注量: 3 mm+/-2 mm |
| Cayenne S [D6V –E0A] Cayenne GTS [D6V +E0W] Cayenne Turbo [D58] |
后桥差速器 210/220 开口 SAF PD 机油 |
1Y0 |
1.1 升 |
1.0 升 |
→ 加注量: 6 mm+/-2 mm |
| Cayenne [D34] Cayenne S [D6V –E0A] Cayenne GTS [D6V +E0W] Cayenne Turbo [D58] Cayenne S Diesel [DD8] |
EM 后桥差速器 210/220 SAF Carbon Mod 机油 |
1Y1 |
1,4 升 |
1,3 升 |
加注口螺钉的下边缘 |
| EM： 电动机械后差速锁/1Y0 无后差速锁/1Y1 配有后差速锁 |
|||||
|
警告 |
| → | 让液体冷却下来。 |
| → | 穿戴个人防护装备。 |
|
信息 |
| 1. | 将检油塞
|
|
检油塞/加注口螺钉 |
|
信息 |
| 2. | 使用 手动计量泵 VAS product 加注机油至检油塞口
|
| 2.1. | 机油加注量已在前桥主减速器和后桥差速器的机油调整规格表中指明。 |
| 2.2. | 例如，可以使用弯曲的电线测量前桥主减速器中的机油油位。 |
| 3. | 拧入带新密封环的检油塞
|
|
拧紧至规定力矩 |
| 1. | 安装发动机护板。 → 108019 拆卸和安装发动机护板 -“安装”部分 |
