| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 脚踏泵 | 车间设备 | VAS 6179 | |
|
| 液压缸 | 车间设备 | VAS 6178 | |
|
| 装配夹具 | 专用工具 | 9716 | |
|
| 辅助套件 | VW 工具 | T10230/50-54 | |
|
| 装配工具 | VW 工具 | T10435 | |
| 1. | 拆下后主减速器。 → 390119 拆卸和安装后主减速器 -“拆卸”部分 |
 |
橡胶支座，驱动侧
|

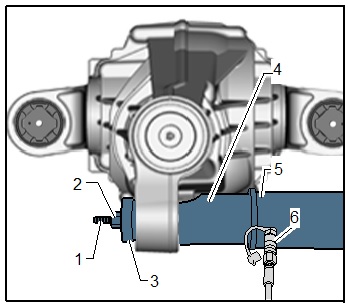

| 1. | 将专用工具安装在橡胶支座上，然后拉出橡胶支座。 |
 |
输出侧的橡胶支座
|
|
输出侧的橡胶支座
|

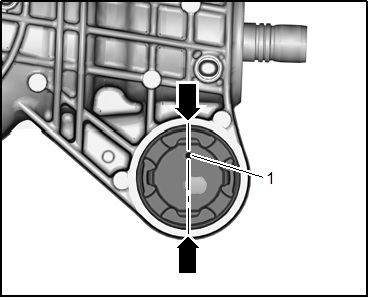

| 1. | 标记橡胶支座相对于变速箱壳体的安装位置
|
 |
标记橡胶支座 |
| 2. | 将专用工具 装配夹具 放置在橡胶支座上 → 拆卸橡胶支座 。 |
 |
拆卸橡胶支座 |
| 3. | 拆下橡胶支座
|
|
输出侧的橡胶支座
|
 |
信息 |
| 1. | 检查橡胶支座的安装位置。 橡胶支座上的大切口
|
 |
橡胶支座的安装位置 |
| 2. | 使用专用工具将橡胶支座按入壳体中，直至平齐。 |
|
输出侧的橡胶支座
|
|
驱动侧的橡胶支座
|
|
信息 |
| 1. | 将专用工具 装配夹具 放置在橡胶支座上 → 安装驱动侧的橡胶支座 ，然后对齐标记。 |
 |
安装驱动侧的橡胶支座 |
|
信息 |
| 2. | 将橡胶支座平齐地
|
| 1. | 安装后主减速器。 → 390119 拆卸和安装后主减速器 –“安装”部分 |
