| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|

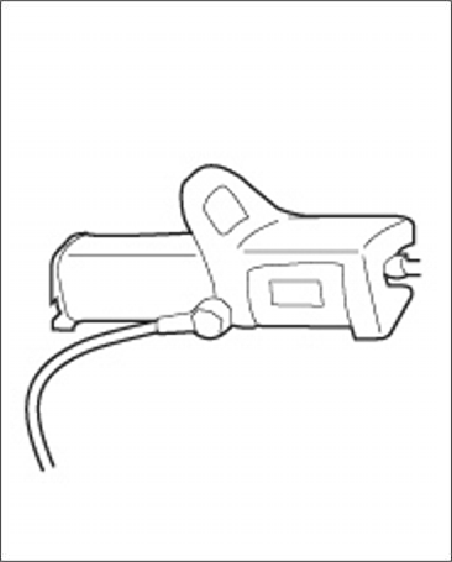

| 脚踏泵 | 车间设备 | VAS 6179 | |
|

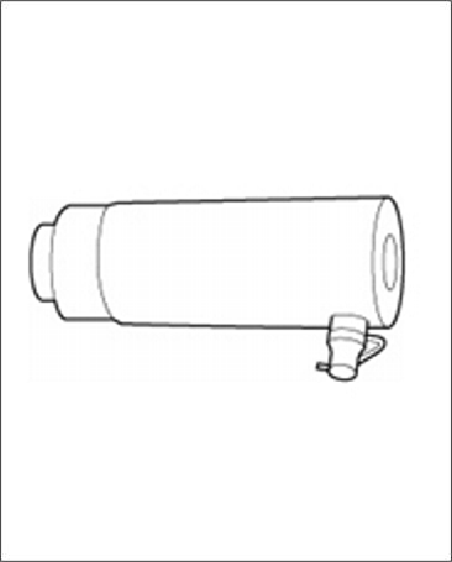

| 液压缸 | 车间设备 | VAS 6178 | |
|
| 装配夹具 | 专用工具 | 9716 | |
|

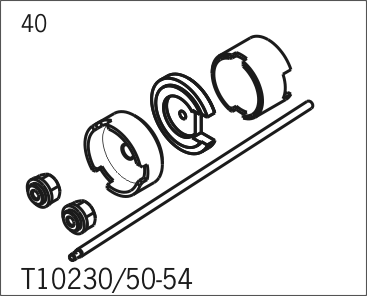

| 辅助套件 | VW 工具 | T10230/50-54 | |
|

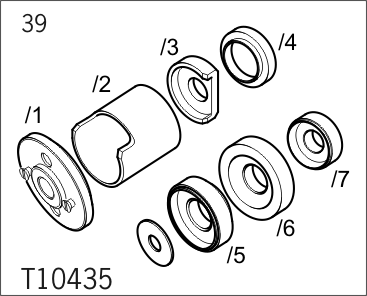

| 装配工具 | VW 工具 | T10435 | |
| 1. | 拆下四轮驱动主减速器。 → 398819 拆卸和安装四轮驱动主减速器 -“拆卸”部分 |
 |
橡胶支座，驱动侧
|
| 1. | 标记变速箱壳体橡胶支座的安装位置。 |
| 2. | 将专用工具安装在橡胶支座上，然后拉出橡胶支座。 |
 |
驱动侧的橡胶支座 - 拆卸
|
|
右输出侧的橡胶支座
|
| 1. | 标记橡胶支座相对于变速箱壳体的安装位置
|
 |
标记橡胶支座 |

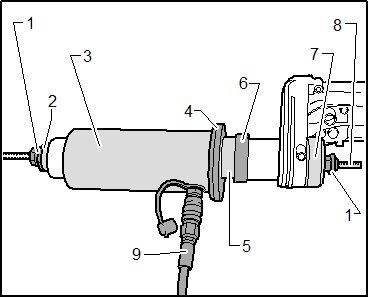

| 2. | 将专用工具 装配夹具 放置在橡胶支座上 → 拆卸右橡胶支座 。 |
 |
拆卸右橡胶支座 |
| 3. | 沿箭头方向
|
|
左输出侧的橡胶支座
|
| 1. | 标记橡胶支座相对于变速箱壳体的安装位置
|
|
标记橡胶支座 |

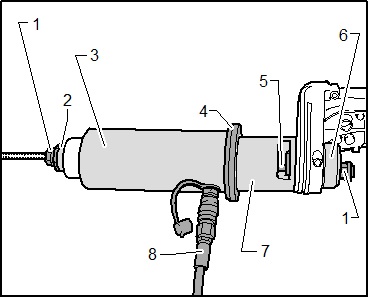

| 2. | 将专用工具 装配夹具 放置在橡胶支座上 → 拆卸左橡胶支座 。 |
 |
拆卸左橡胶支座 |
| 3. | 拆下左橡胶支座
|
|
橡胶支座，驱动侧
|
 |
信息 |
| 1. | 检查安装位置。 橡胶支座上的大切口
|
 |
橡胶支座的安装位置 |
| 2. | 使用专用工具在壳体上安装橡胶支座，并将其尽可能深地压入。 |
 |
驱动侧的橡胶支座 - 安装
|
|
右输出侧的橡胶支座
|
|
信息 |

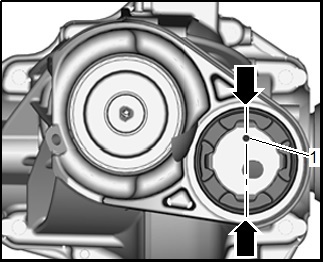

| 1. | 标记橡胶支座凸台的中心 → 标记橡胶支座中心 。 |
 |
标记橡胶支座中心 |
| 2. | 将专用工具 装配夹具 放置在橡胶支座上。 |
| 3. | 拉入橡胶支座直至达到安装位置。 |
 |
安装橡胶支座 |
| 4. | 橡胶支座必须位于壳体的中心位置
|
 |
橡胶支座的安装位置 |
|
左输出侧的橡胶支座
|
|
信息 |
| 1. | 标记橡胶支座凸台的中心。
|
|
标记橡胶支座中心 |
| 2. | 将专用工具 装配夹具 放置在橡胶支座上 → 安装轴承 。 |
 |
安装轴承 |
| 3. | 将橡胶支座压入壳体内，直至平齐。
|
| 1. | 安装四轮驱动主减速器。 → 398819 拆卸和安装四轮驱动主减速器 -“安装”部分 |
