| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 压力件 | VW 工具 | T10260 | |
|

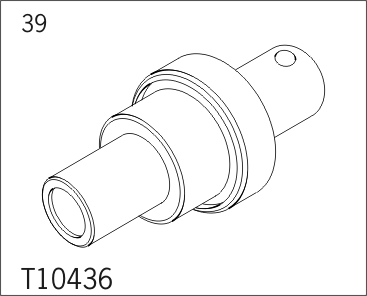

| 压力件 | VW 工具 | T10436 | |
|

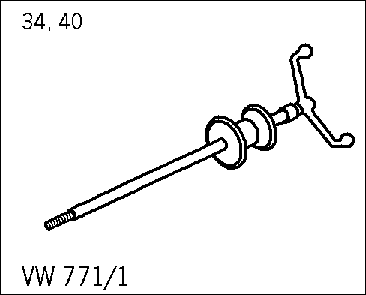

| 冲击工具 | VW 工具 | VW 771/1 | |
|

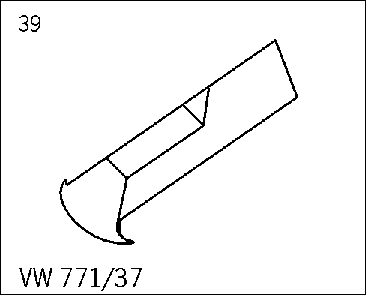

| 拉具 | VW 工具 | VW 771/37 | |
| 1. | 使用专用工具 冲击工具 VW 771/1 → 拆卸凸缘轴 拆下凸缘轴。 |
 |
拆卸凸缘轴 |
| 2. | 使用专用工具 冲击工具 VW 771/1 和 拉具 VW 771/37 附件拆下密封环。 |
 |
拆卸密封环 |
| 1. | 使用专用工具 冲击工具 VW 771/1 → 拆卸凸缘轴 拆下凸缘轴。 |
|
拆卸凸缘轴 |
| 2. | 使用专用工具 冲击工具 VW 771/1 和 拉具 VW 771/37 附件拆下密封环。 |
 |
拆卸密封环 |
| 1. | 使用 压力件 T10260 → 安装密封环 轻轻敲入密封环，直到敲不动为止。 不要弯曲密封环。 |
 |
安装密封环 |
| 2. | 将新密封环上密封唇与防尘唇之间空间的一半
|
 |
准备密封环 |
| 3. | 更换长凸缘轴的挡圈。 |
 |
示例所示为短凸缘轴 |
| 4. | 将凸缘轴推入变速箱，直到其卡入位。 |
| 1. | 使用 压力件 T10436 → 安装密封环 轻轻敲入密封环，直到敲不动为止。 不要弯曲密封环。 |
 |
安装密封环 |
| 2. | 将新密封环上密封唇与防尘唇之间空间的一半
|
|
准备密封环 |
| 3. | 更换凸缘轴上的挡圈 → 更换挡圈 。 |
|
更换挡圈 |
| 4. | 将凸缘轴推入变速箱，直到其卡入位。 |
