| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 拆卸器 | VW 工具 | T10055 | |
|

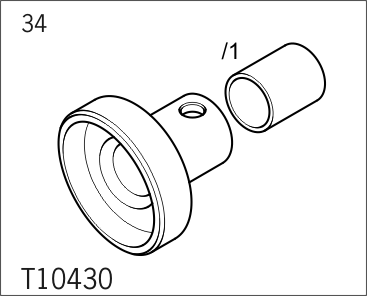

| 装配工具 | VW 工具 | T10430 | |
| 1. | 拆下前万向节轴。 → 390219 拆卸和安装前万向节轴 |
| 1. | 拉下 O 形环
|
 |
密封环和挡圈 |
| 2. | 拆下防尘套。 |
| 2.1. | 用芯轴在防尘套上刺两个孔。 |
| 2.2. | 拧入直径为 4 mm 的自攻螺钉
|
| 2.3. | 使用 拆卸器 T10055 拉出防尘套。 → 拆卸防尘套 |
 |
拆卸防尘套 |
 |
信息 |
| 3. | 拆下密封环。 |
| 3.1. | 用芯轴在密封环上刺两个孔。 |
| 3.2. | 拧入直径为 4 mm 的自攻螺钉。 |
| 3.3. | 使用 拆卸器 T10055 拉出密封环。 → 拆卸密封环 |
 |
拆卸密封环 |
| 1. | 安装密封环。 |
| 1.1. | 将新密封环上密封唇与防尘唇之间空间的一半
|
| 1.2. | 用胶带遮盖操纵轴上的花键，以免损坏新的密封环。 |
| 1.3. | 将密封环滑到主减速器上，直到滑不动为止。 |
| 1.4. | 使用止推件 装配工具 T10430 敲入密封环，直到敲不动为止。 不要弯曲密封环。 → 安装密封圈 |
| 1.5. | 撕下胶带。 |
 |
准备密封环 |
 |
安装密封圈 |
| 2. | 使用止推件 T10430/1 敲入新的防尘套。 → 安装防尘套 |
 |
安装防尘套 |
| 3. | 安装新 O 形环
|
|
密封环和挡圈 |
| 1. | 安装前万向节轴。 → 390219 拆卸和安装前万向节轴 |
| 2. | 检查前主减速器油，必要时加满。 → 399035 检查并加满四轮驱动主减速器油 |
