WM 404137 分解和组装前驱动轴

A

外侧接头

1

接合销

1

使用锤子和芯轴将接合销从驱动轴中敲出。

用锤子将接合销安装到驱动轴上，直至无法向前推动。

2

挡圈，21 x 1.7

1

拆下挡圈。  1)

不要在内部接头上混淆编号为 2 的挡圈和编号为 10 的挡圈。 两个零件是不同的。 确保挡圈正确入位。

3

软管卡箍，82 x 10

1

可使用锤子和凿子拆卸软管卡箍。 不要损坏防护罩。

在接合销上安装带有防护罩的软管卡箍。

4

防护罩

1

从轴上拆下防护罩。

不要混淆护套 4 和护套 7。这两个零件是不同的。 正确放置护套。

5

软管卡箍，28.5 x 10

1

可使用锤子和凿子拆卸软管卡箍。 不要损坏防护罩。

用于紧固护套。

B

内侧接头

6

软管卡箍，32 x 10

1

可使用锤子和凿子拆卸软管卡箍。 不要损坏防护罩。

用于紧固护套。

7

防护罩（带有防尘套支架）

1

从轴上拆下防护罩。

不要混淆护套 7 和护套 4。这两个零件是不同的。 确保正确入位。

8

防尘套支架（带有防护罩）

1

拆下防尘套支架。

使用两个圆头螺栓将防尘套支架对中。 安装到正确的位置处，然后使用专用密封剂（参见零配件目录）对密封面进行密封。

9

接头

1

将接头从驱动轴中压出。

使用锤子或芯轴将接头敲到驱动轴上尽可能远的位置。

10

挡圈，25 x 1.2

1

用卡簧钳小心地拆下挡圈。 1)

不要在外部接头上混淆编号为 10 的挡圈和编号为 2 的挡圈。 两个零件是不同的。 确保挡圈正确入位。

11

盖

1

拆卸盖子。

用两个圆头螺栓使盖居中。 确保正确入位。 用专用密封胶（请参考零配件目录）对密封面进行密封。

A

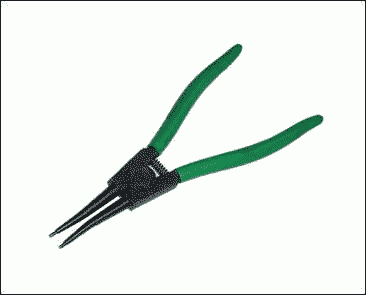

拆装钳

参见《维修车间设备手册》，章节 2.4

用来松开和紧固挡圈。

B

软管卡钳

参见《维修车间设备手册》，章节 2.4

用来紧固卡箍和软管卡箍。

C

液压机

商用液压机。 用于压出内部接头。

Cayenne basic（中国除外）

Cayenne S

Cayenne S Diesel

Cayenne Turbo

Cayenne GTS

127

80

Cayenne basic（仅限中国）

Cayenne Diesel

Cayenne Hybrid

194

190
