| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|

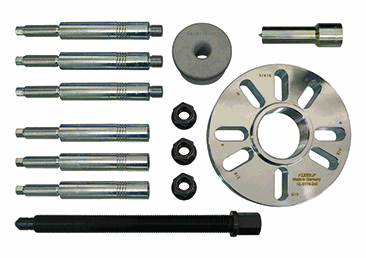

| 拉具组件 | 车间设备 | VAS 6926 | |
|

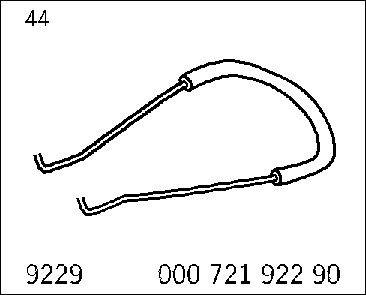

| 拔钩 | 专用工具 | 9229 | |
|

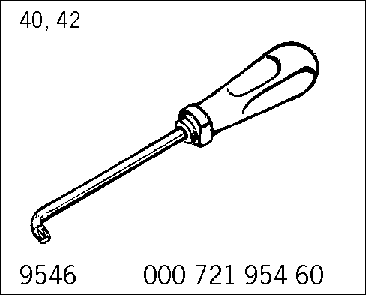

| 螺丝刀 | 专用工具 | 9546 | |
|
| 球形接头拉具 | VW 工具 | T10187 | |
|
| 装配工具 | VW 工具 | T10206 | |
|
| 弹簧张紧器 | VW 工具 | VW 552 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 编号 1： 将驱动轴固定到前桥变速箱法兰的螺纹连接 | M10 螺纹 | 初拧 | 50 Nm (37 ftlb.) | ||
| 编号 1： 将驱动轴固定到前桥变速箱法兰的螺纹连接 | M10 螺纹 | 最终拧紧 | +90° | ||
| 编号 1： 将驱动轴固定到前桥变速箱法兰的螺纹连接 | M8 螺纹 | 初拧 | 20 Nm (15 ftlb.) | ||
| 编号 1： 将驱动轴固定到前桥变速箱法兰的螺纹连接 | M8 螺纹 | 最终拧紧 | +90° | ||
| 编号 2： 将驱动轴固定到轮毂的螺纹连接件 | M24 x 1.5 螺纹（拆卸后，务必使用新的螺钉和锁紧螺母）；用铝膏涂抹螺母的摩擦表面（不要将润滑脂涂在螺纹上！） | 紧固扭矩 | 460 Nm (340 ftlb.) |
| 1. | 在举升车辆前，请使用 拔钩 拆下轮毂盖并松开车轮侧的驱动轴支座。 进行此操作的同时踩下制动器（需要两名技师）。 |
 |
驱动轴上的锁紧螺母（见图示） |
| 2. | 如果已安装： |
| 拆下导风口。 |
| → 407719 拆卸和安装防侧倾杆 |
| → 407719 拆卸和安装前防侧倾杆 (PDCC) |
| 3. | 拆下连杆。 → 407819 拆卸和安装前连杆 |
 |
警告 |
| → | 穿戴个人防护装备。 |
| → | 升高车轮悬挂时，不要使其高于正常的车辆位置（车辆静止时的位置）。 |
 |
信息 |
|
信息 |
| 1. | 将紧固螺钉
|
 |
液压管路保持架 |
| 2. | 将保持架从车轮轴承壳
|
| 3. | 松开电气插头
|
 |
车轮轴承壳上的插头（见图示） |
| 4. | 拆下制动卡钳，将其悬挂在车轮拱罩中合适的位置 → 悬挂制动卡钳 （不要打开制动液压系统！）。 |
| → 473919 拆卸和安装前制动卡钳 |
| → 473919 拆卸和安装前制动卡钳 (PCCB) |
 |
悬挂制动卡钳 |
| 另外，请保护制动卡钳（如使用布或合适的橡胶垫），防止对漆面造成损坏。 |
| 5. | 拆下制动盘。 |
| → 465019 拆卸和安装前制动盘 |
| → 465119 拆卸和安装前制动盘 (PCCB) |
| 6. | 使用 拉具组件 VAS 6926 压出驱动轴的轴销，最大压出距离为 → 长度: 10 mm+5 mm ( → 压出驱动轴 )。 执行此操作时，检查半轴凸缘上的驱动轴间隙。 |
 |
压出驱动轴 |
| 7. | 拧下紧固螺钉
|
| 确保不要损坏制动器盖板。 |
 |
拆卸弹簧滑柱支座 |
| 8. | 固定顶部拖臂
|
 |
上拖臂的固定点 |
| 弹簧压缩工具接合在轮罩的顶部开口和上拖臂中，并稍微张紧，以免损坏上球形接头
|
| 9. | 拆下千斤顶。 |
| 10. | 使用 球形接头拉具 T10187 将横拉杆从车轮轴承壳上拆下。 → 487919 拆卸和安装横拉杆 |
| 11. | 使用 球形接头拉具 T10187 将上拖臂从车轮轴承壳上拆下。 |
| 12. | 从变速箱的驱动轴上拧下紧固螺钉
|
 |
将驱动轴固定到变速箱上的螺钉 |
| 13. | 拆卸驱动轴。 |
| 13.1. | 必须由一位技师小心地拉出上车轮轴承壳并转动转向机构。 |
| 13.2. | 由另一位技师小心地拉出驱动轴。 |
| 14. | 请在轮罩中使用合适的工具固定车轮轴承壳。 |
|
警告 |
| → | 穿戴个人防护装备。 |
| → | 升高车轮悬挂时，不要使其高于正常的车辆位置（车辆静止时的位置）。 |
|
信息 |
 |
尺寸 1 - 车轮中心到翼子板下边缘（所示为后桥图示） |
|
信息 |
| 1. | 使用少量的 Optimoly TA 铝膏润滑驱动轴花键，然后将驱动轴安装到车轮轴承壳体中。 执行此操作时，将内部接头完全压在一起。 |
| 1.1. | 必须由一位技师小心地拉出上车轮轴承壳并转动转向机构。 |
| 1.2. | 由另一位技师小心地插入驱动轴。 |
|
信息 |
 |
装配工具 T10206（见图示） |
| 2. | 将驱动轴拉入车轮轴承壳。 |
| 3. | 将驱动轴内部安装到变速箱凸缘上 |
| 4. | 安装将驱动轴固定到变速箱上的紧固螺钉
|
| 遵循规定的紧固扭矩： |
| 以下内容适用于紧固螺钉 M10 x 52： 初拧 50 Nm (37 ftlb.) 最终拧紧 +90° |
| 以下内容适用于紧固螺钉 M8 x 48： 初拧 20 Nm (15 ftlb.) 最终拧紧 +90° |
|
将驱动轴固定到变速箱上的螺钉 |
| 5. | 在轴螺母的支撑面环上涂抹少量 Optimoly TA 铝膏。 |
| 6. | 轻轻拧紧轴螺母以防止轴滑出。 |
| 7. | 如有必要，在拧紧球形接头时使用 螺丝刀 顶住。 |
| 8. | 将横拉杆安装在车轮轴承壳上。 → 487919 拆卸和安装横拉杆 |
| 9. | 将上拖臂的球形接头安装到车轮轴承壳上。 → 401519 拆卸和安装上拖臂 |
| 10. | 使用合适的千斤顶
|
|
上拖臂的固定点 |
| 11. | 根据需要尽可能地升起车桥支架
|
| 拧紧紧固螺钉。 → 401719 拆卸和安装下拖臂 |
 |
弹簧滑柱螺纹接头 |
| 12. | 安装制动盘。 |
| → 465019 拆卸和安装前制动盘 |
| → 465119 拆卸和安装前制动盘 (PCCB) |
| 13. | 安装制动卡钳。 |
| → 473919 拆卸和安装前制动卡钳 |
| → 473919 拆卸和安装前制动卡钳 (PCCB) |
| 14. | 插入电气插头
|
 |
速度传感器的电气插头（见图示） |
| 15. | 将液压管路的支架
|
 |
液压管路的固定架 |
| 1. | 安装连杆。 → 407819 拆卸和安装前连杆 -“安装”部分 |
| 2. | 如果已安装： |
| 安装导风口。 |
| → 407719 拆卸和安装防侧倾杆 |
| → 407719 拆卸和安装前防侧倾杆 (PDCC) |
| 3. | 拧紧驱动轴的锁紧螺母。 紧固扭矩 460 Nm (340 ftlb.) |
| 4. | 安装轮毂盖。 |
